2.3. Чертеж сборочный.

Сборочные чертежи должны содержать: изображе­ние сборочной единицы, обеспечивающей возможность ее сборки и конт­роля; техническую характеристику (при необходимости), технологиче­ские требования, размеры и предельные отклонения, которые должны быть выполнены по данному сборочному чертежу; номера позиций состав­ных частей изделия; габаритные, установочные, присоединительные и справочные размеры. Последние отмечают знаком * и записывают в тех­нических требованиях строкой "* Размеры для справок".

На сборочных чертежах допускается: изображать перемещающиеся части изделия в крайних или промежуточных положениях; помещать изоб­ражения соседних изделий ("обстановки"); выполнять полное изображе­ние только одной составной части изделия, например,колес, опорных катков, крепежных изделий и т.д., а остальные показывать упрощенно. В учебных проектах не допускается упрощенное изображение на сбороч­ных чертежах отдельных элементов деталей и соединений. Например, при вычерчивании резьбовых соединений надо показывать зазор между болтом или шпилькой и отверстием детали, не имеющей резьбы, запасы нарезки резьбы и глубину сверления; при вычерчивании шпоночных соединений следует показывать зазор между шпонкой и сопрягаемой деталью и т.д.

На сборочном чертеже все составные части сборочной единицы нумеруют в соответствии с номерами позиций, указанными в специфика­ции этой сборочной единицы. Номера позиций указывают на полках линий выносок, проводимых от изображений составных частей. Номера позицийрасполагают параллельно основной надписи чертежа вне контура изображения и группируют их в колонку по возможности на одной лини: и наносят на чертеже, как правило, один раз. Допускается повторно указывать номера позиций одинаковых составных частей, а также де­лать общую линию - выноску с вертикальным расположением номеров позиций для группы крепежных деталей, относящихся к одному и тому же месту крепления, или для группы деталей с отчетливо выраженной - взаимосвязью.

2.4. Составление спецификаций.

ГОСТ 2.108-66 устанавливает форму и порядок заполнения спецификации конструкторских документов на изделия всех отраслей промышленности. Спецификацией называется таблица, содержащая перечень всех составных частей, входящих в данное специфицируемое изделие, а также конструкторских документов, относящихся к этому изделию и к его неспецифицируемым составным частям. Спецификацию составляют на отдельных листах формата А4 (210x297) на каждую сборочную единицу, комплекс и комплект по фор­мам I (заглавный лист) и 1а (последующие листы - см.рис. 9); на заглавном листе основная надпись выполняется по форме 2, а на последующих – по форме 2а (см.рис. 2.)

Спецификация определяет состав сборочной единицы,комплексаи комплекта и необходимо для их изготовления, комплектовая конст­рукторских документов и планирования запуска в производство указан­ных изделий. В спецификацию вносят составные части, входящие в специфицируемое изделие, а также в конструкторские документы.

Спецификация состоит из разделов, которые располагают в сле­дующей последовательности: "Документация", "Комплекса", "Сборочные единицы", "Детали", "Стандартные изделия", "Прочие изделия", "Мате­риалы", "Комплекты". Наличие тех или иных разделов в таблице специ­фикации определяется составом, специфицируемого изделия. Наименова­ние каждого раздела указывают в виде заголовка в графе "Наименова­ние" и подчеркивают тонкой линией (см.рис. 10 , 11). Ниже каждого заголовка должна быть оставлена одна свободная строка, вы­ше - не менее одной свободной строки. Заполнение граф спецификации производится сверху вниз следующим образом.

В графе "Формат" указывают форматы документов, обозначения которых записывают в графе "Обозначение". Если документ выполнен на нескольких листах различных форматов, то в графе проставляют звездочку, а в графе "Примечание" перечисляют все форматы. Для до­кументов, записанных в разделы "Стандартные изделия", "Прочие изделия", "Материалы" графу не заполняют. Для деталей, на которые не выпущены чертежи, в графе указывают БЧ (без чертежа).

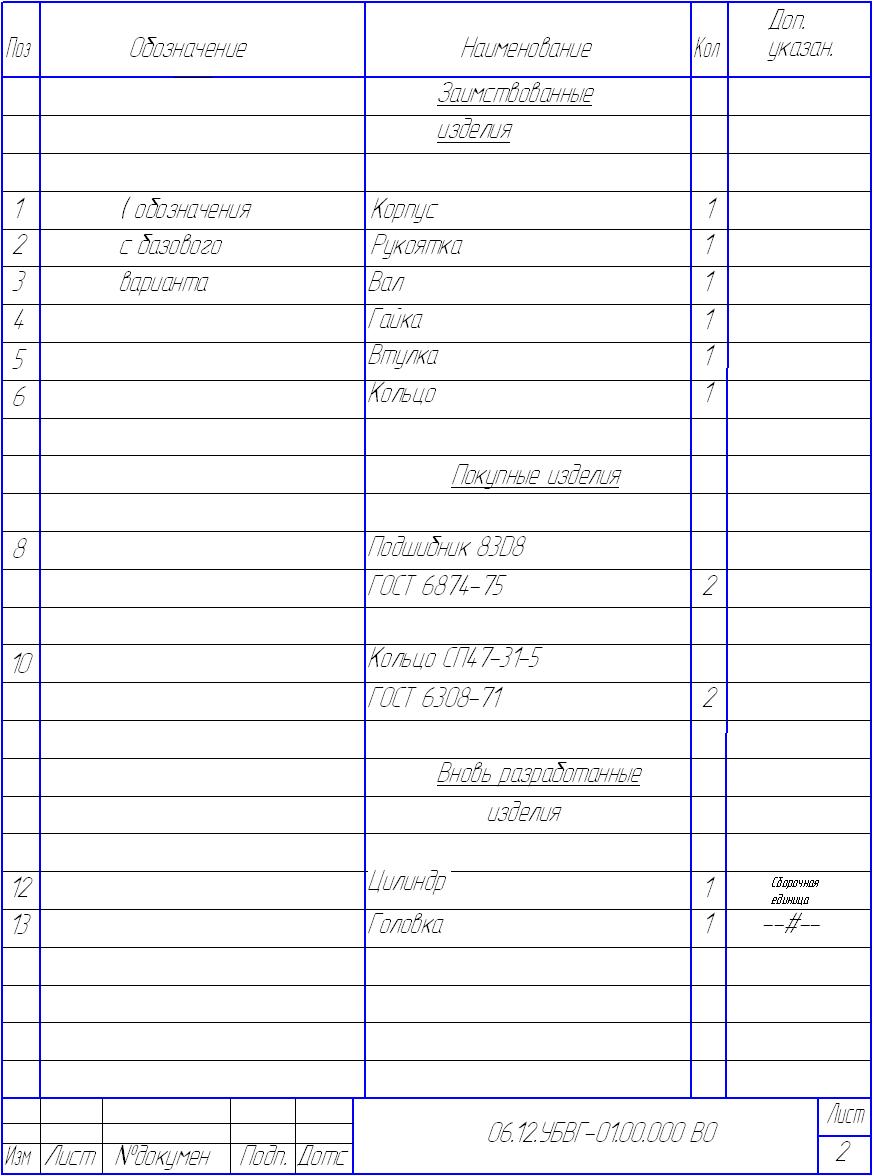

Рис. 8. – Таблица перечня составных частей изделия

В графе "Зона" указывают обозначение зоны, в которой находит­ся записываемая составная часть.

В графе "Поз." указывают порядковые номера составных частей,, непосредственно входящих в специфицируемое изделие, в последова­тельности записи их в спецификации. Для разделов "Документация" и "Комплекты" графу не заполняют.

"В графе "Обозначение" указывают: в разделе "Документация" - обозначение записываемых документов по ГОСТ 2.201-80, в разделах "Стандартные изделия", "Прочие изделия" и "Материалы" графу не за­полняют.

В графе "Наименование" указывают следующие данные.

В разделе "Документация"^; для документов, входящих в основной комплект документов специфицируемого изделия и составляемых на данное изделие только наименование документов, например: "Сбороч­ный чертеж", "Габаритный чертеж", "Технические условия" и т.п.

В разделах "Комплексы", "Сборочные единицы", "Детали","Комплекты"-наименование изделий в соответствии с основной надписью на основных конструкторских документах этих изделий (для деталей, например:"Корпус крана", "Втулка", "Крышка", "Палец" и т.д.); в наименовании, состоящем из нескольких слов, на первом месте поме­щают имя Существительное, например: "Колесо зубчатое"; в наименование изделий, как правило, не включают сведений о назначении и мес­тоположении изделий; для деталей, на которые не выпущены чертежи, указывают; наименование и материал, а также размеры, необходимые для их изготовления; ^;

В разделе "Стандартные изделия" - наименование и обозначение изделий в соответствии со стандартами на эти изделия, например, "Болт М 12 х 70.58 ГОСТ 7805 - 70";

В разделе "Прочие изделия" - наименование и условные обозна­чения изделий в соответствии с документами на их поставку с указа­нием обозначений этих документов;

В разделе "Материалы" - обозначения материалов, установлен­ные в стандартах и технических условиях на эти материалы.

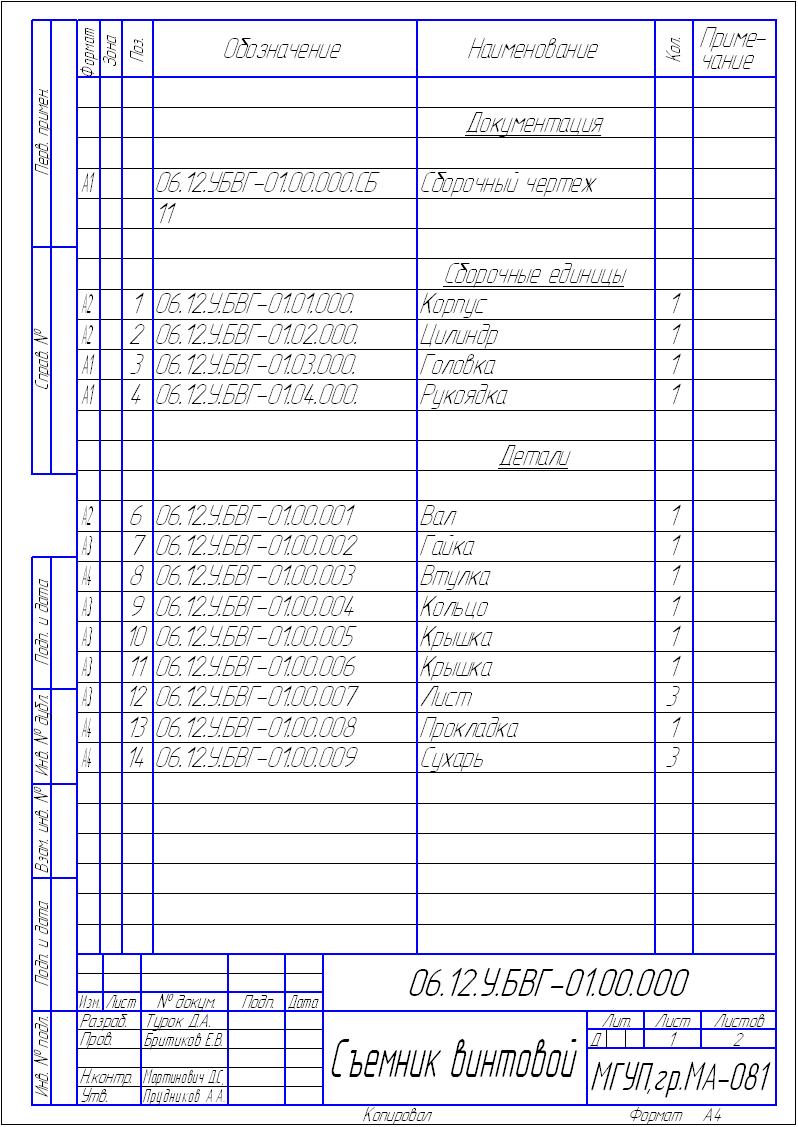

Рис. 9. – Пример заполнения спецификации. Первый лист

(к сборочному чертежу)

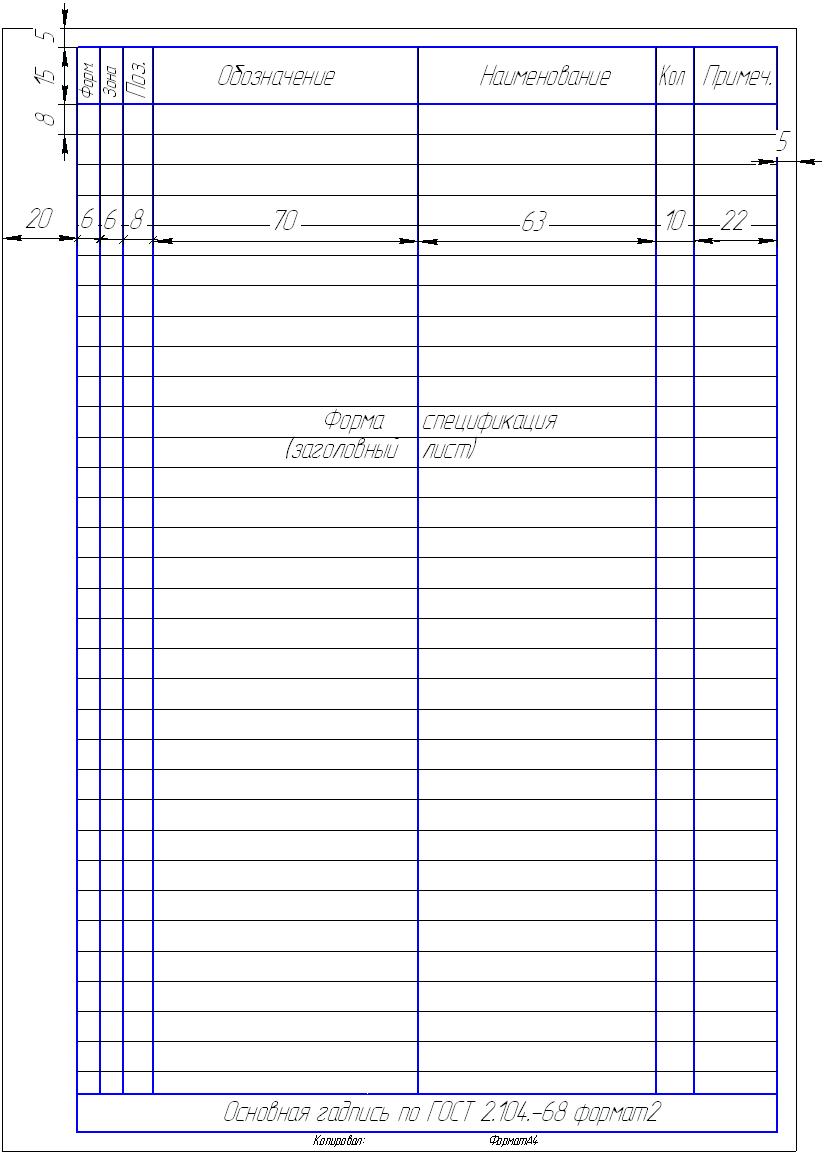

Рис.10. – Спецификация (второй лист)

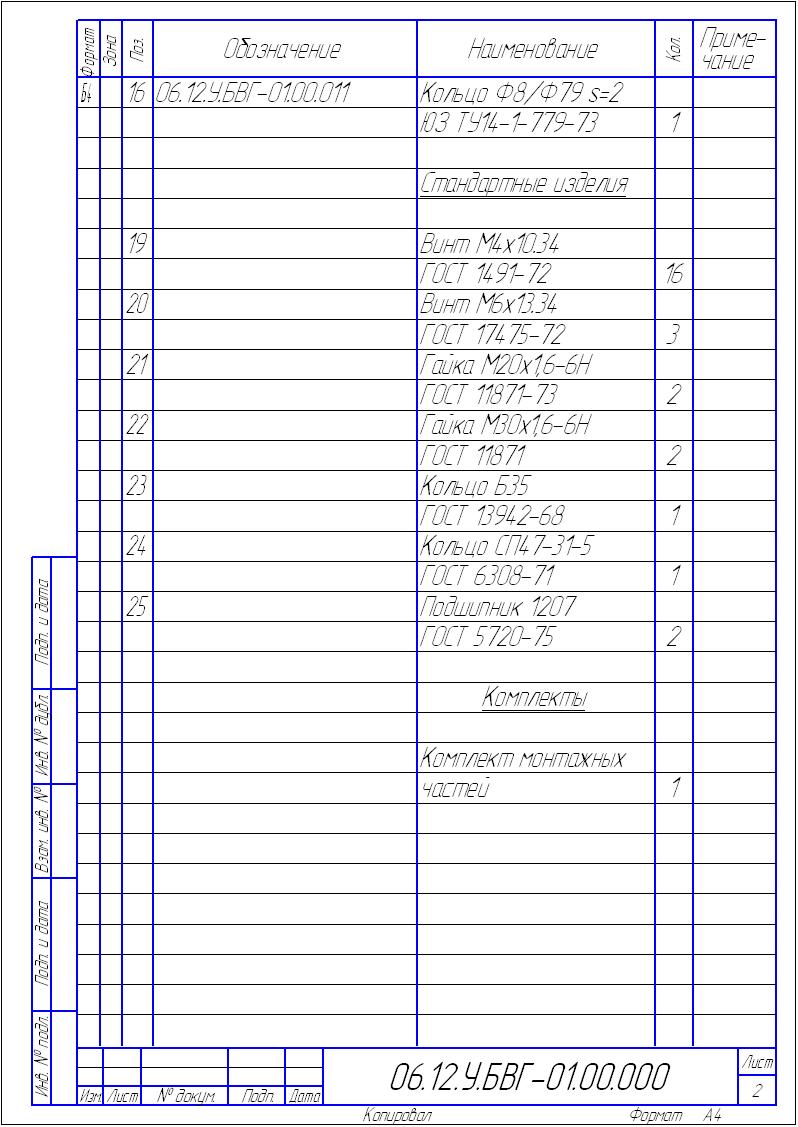

Рис. 11. – Пример заполнения спецификации. Второй лист.

Для записи ряда изделий и материалов, отличающихся размерами и другими данными и применяемых по одному и тому же документу(и записываемых в спецификацию за обозначением этого же документа), общую часть наименования этих изделий или материалов с обозначе­нием указанного документа допускается записывать на каждом листе спецификации один раз в виде общего наименования (заголовка). Под общим наименованием записывают для каждого из указанных из­делий и материалов только их параметры и размеры.

В графе "Кол." указывают: для составных частей изделия, за­писываемых в спецификацию. - количество их на одно специфицируе­мое изделие; в разделе "Материалы" - общее количество материалов на одно специфицируемое изделие с указанием единицы величины. Допускается единицы величины записывать в графе "Примечание" в непосредственной близости .от графы "Нол.". В разделе "Документа­ция" графу не заполняют.

В графе "Примечание" указывают: дополнительные сведения для планирования и организации производства, а также другие сведения, относящиеся к записанным в спецификацию изделиям, материалам и. до­кументам, например для деталей, на которые не выпущены чертежи, - массу.

После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей (в зависимостиот стадии разработки, объема записей и т.п.). Допускается резер­вировать и номера позиций, которые проставляют в спецификацию при заполнении резервных строк.

Если сборочную единицу изготавливают наплавкой или заливкой деталей сплавом, резиной и другими материалами и чертят на форма­те А4 (210 х 297 мм), спецификацию и изображение допускается изоб­ражать на одном листе.

Спецификацию к ремонтным чертежам допускается составлять на поле чертежа на каждую единицу, комплекс или комплект. Основную надпись выполняют по форме I. Спецификацию запол­няют в том же порядке и по той же форме, что и спецификацию, вы­полненную на отдельных листах. Сборочному чертежу, совмещенному со спецификацией, шифр не присваивают. Более подробные сведения см. в ГОСТ 2.108-68.
