Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии
Д
Компоненты сплава А и В неограниченно растворимы в жидком состоянии, не образуют друг с другом химических соединений, ограниченно растворимы в твердом состоянии.
Фазы: L (жидкий сплав), α (твердый раствор компонента В в компоненте А), β (твердый раствор компонента А в компоненте В).
Характерные точки диаграммы:
- точки А и В – температуры плавления компонентов А и В, соответственно;
- точка E - эвтектическая точка;
- точка D – точка максимальной растворимости компонента В в компоненте А при температуре, соответствующей линии СD;
- точка F – точка растворимости компонента В в компоненте А при нормальной температуре;
- точка C – точка максимальной растворимости компонента А в компоненте В при температуре, соответствующей линии СD;
- точка G – точка растворимости компонента А в компоненте В при нормальной температуре;
Характерные линии диаграммы:
- АEВ – линия ликвидус;
- АDECВ - линия cолидус;
- FD – линия предельной растворимости компонента В в компоненте А; растворимость компонента В в компоненте А увеличивается при увеличении температуры; ниже линии FD протекает процесс вторичной кристаллизации, т.е. процесс образования новой кристаллической фазы в твердой фазе – из фазы α происходит выделение компонента В с образованием вторичного твердого раствора βII;
- СG – линия предельной растворимости компонента А в компоненте В; растворимость компонента А в компоненте В увеличивается при увеличении температуры; ниже линии СG протекает процесс вторичной кристаллизации – из фазы β происходит выделение компонента А с образованием вторичного твердого раствора αII ;
- DEC – линия эвтектического превращения по реакции:
LE → (α + β)эвт
а) б)
в)

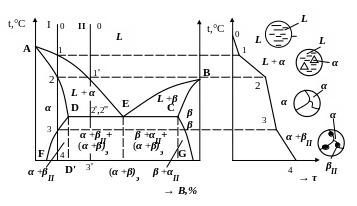

Рис. 5. Диаграмма состояния сплава с ограниченной растворимостью компонентов в твердом состоянии (а) и кривые охлаждения сплава со вторичной кристаллизацией I (б) и доэвтектического сплава II (в)
Фазовый состав областей:
- АDE - L+ α;
- EBC - L+ β;
- AOFD - α;
- CBKG - β;
- FDECG – двухфазная область, здесь присутствуют только две фазы - α и β; при этом ниже т. E кристаллизуется эвтектика (α + β)эвт, ниже линии DF сплав имеет состав α + βII; ниже линии DE - α + βII + (α + β)эвт , ниже линии EC - β + (α + β)эвт.; ниже линии EC - β + (α + β)эвт.; ниже линии СG сплав имеет состав β +αII.
Рассмотрим кристаллизацию некоторых сплавов.
I. Сплав со вторичной кристаллизацией (рис.5б):
- участок 0-1 – охлаждение жидкого сплава (L);
- участок 1-2 – кристаллизация α;
- участок 2-3 – охлаждение α;
- участок 2'-3 – кристаллизация βII и охлаждение сплава.
II. Доэвтектический сплав (рис.5в):
- участок 0-1' – охлаждение жидкого сплава (L);
- участок 1'-2' - кристаллизация α;
- участок 2'-2'' – кристаллизация эвтектики (α + β)эвт;
- участок 2''- 3 – кристаллизация βII и охлаждение сплава.
