4 Базові розміри
Базові розміри і розмірні ланцюги є послідовністю лінійних розмірів. Базові розміри — це послідовність розмірів, відлічуваних від однієї базової лінії. У розмірних ланцюгів початок кожного розміру співпадає з кінцем попереднього. Перед побудовою базового розміру або ланцюга на об'єкті повинен бути проставлений хоча б один лінійний, ординатный або кутовий розмір.
Команда
DIMBASELINE дозволяє створювати базові
розміри. Викликається вона з падаючого
меню Dimension > Baseline або клацанням миші
по піктограмі Baseline Dimension на панелі
інструментів Dimension.
Запити команди DIMBASELINE:
Specify а second extension line origin or [Undo/Select] <Select>:— вказати початок другої виносної лінії
Dimension text = зміряне значення
Specify а second extension line origin or [Undo/Select] <Select>: — вказати початок наступної виносної лінії
Dimension text = зміряне значення
Specify а second extension line origin or [Undo/Select] <Select>: — вказати початок наступної виносної лінії
Dimension text = зміряне значення
Specify а second extension line origin or [Undo/Select] <Select>: — вказати початок наступної виносної лінії або натискувати клавішу Enter
Select base dimension: — вибрати початковий розмір або натискувати клавішу Enter для завершення команди
Якщо попередній розмір не був лінійним або якщо у відповідь на перший запит натискувала клавіша Enter, то пропонується вибрати лінійний розмір, який використовуватиметься як базове. При цьому видається наступний запит:
Select base dimension: — вибрати початковий розмір Далі слідують стандартні запити команди DIMBASELINE. Відстань між розмірними лініями в базових розмірах задається системної змінної DIMDLI.

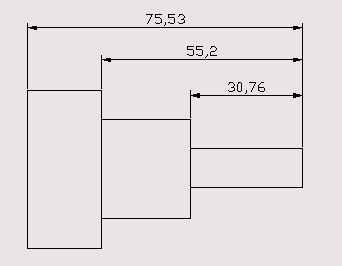

Мал.
6.18. Простановка базових розмірів
5 Розмірний ланцюг
Команда
DIMCONTINUE дозволяє створювати послідовний
розмірний ланцюг. Команда викликається
з падаючого меню Dimension > Continue або
клацанням миші по піктограмі Continue
Dimension на панелі інструментів Dimension.
Запити команди DIMCONTINUE:
Specify а second extension line origin or [Undo/Select] <Select>: — вказати початок другої виносної лінії
Dimension text = зміряне значення
Specify а second extension line origin or [Undo/Select] <Select>: — вказати початок наступної виносної лінії
Dimension text = зміряне значення
Specify а second extension line origin or [Undo/Select] <Select>: — вказати початок наступної виносної лінії
Dimension text = зміряне значення
Specify а second extension line origin or [Undo/Select] <Select>: — вказати початок наступної виносної лінії або натискувати клавішу Enter
Select continued dimension: — вибрати початковий розмір або натискувати клавішу Enter для завершення команди
Якщо попередній розмір не був лінійним або якщо у відповідь на перший запит натискувала клавіша Enter, то пропонується вибрати лінійний розмір, який буде використаний для продовження.
При цьому видається наступний запит:
Select continued dimension: —выбрать початковий розмір
Далі слідують стандартні запити команди DIMCONTINUE.
Мал.
6.19. Простановка послідовного розмірного
ланцюга
