Та часткова селективність (б)
Ознакою повної селективності є відсутність перетину часострумових характеристик автоматичних вимикачів.
Часострумові характеристки автоматів мають зону перевантаження та зону КЗ.
Струмова селективність забезпечується більшим значенням уставки спрацювання віддаленого автомата. Номінальні струми розчеплювачів захисту від перевантаження повинні відрізнятися не менше як в 1,6 рази, а струми миттєвого розчеплення – не менше ніж в 1,5 рази.
Часова селективність забезпечується регулюванням часу затримки спрацювання миттєвого розчеплювача. Якщо струм КЗ входить в зони КЗ обох автоматичних вимикчів (а струми миттєвого розчеплення більшості автоматів становлять понад 25Ін і їх часострумові характеристики в зоні КЗ збігаються), то швидше може вимкнутися наступний за місцем КЗ автомат. Проблема вирішується, якщо цей автомат оснащений механізмом регулювання часу затримки спрацювання миттєвого розчеплювача.
Енергетична селективність забезпечується, якщо при однаковому струмі КЗ перший від місця КЗ автоматичний вимикач пропускає через себе менший потік енергії, ніж потрібно для спрацювання миттєвого розчеплювача наступного від місця КЗ автомата. Для розв’язання задачі енергетичної селективності користуються кривими коефіцієнта пропускання енергії І2t (рисунок 8.10 а).
Енергетична селективність є повною, якщо при будь-якому струмі криві коефіцієнта пропусання енергії автоматів не перетинаються.
Логічна селективність захисту забезпеується наявністю у автоматичного вимикача вищого рівня спеціального логічного блока аналізу стану автомата нижчого (ближчого до місця КЗ) рівня і вироблення сигналу власного стану для вимикача ще вищого рівня (рисунок 8.10 б). При КЗ навіть за однакових уставок і швидкодіях усіх автоматів радіальної ланки вимикач вищого рівня спрацює тільки тоді, коли протягом заданої затримки часу (як правило, 50 мс) від автомата нижчого рівня не надійде сигнал про його вимкнення.

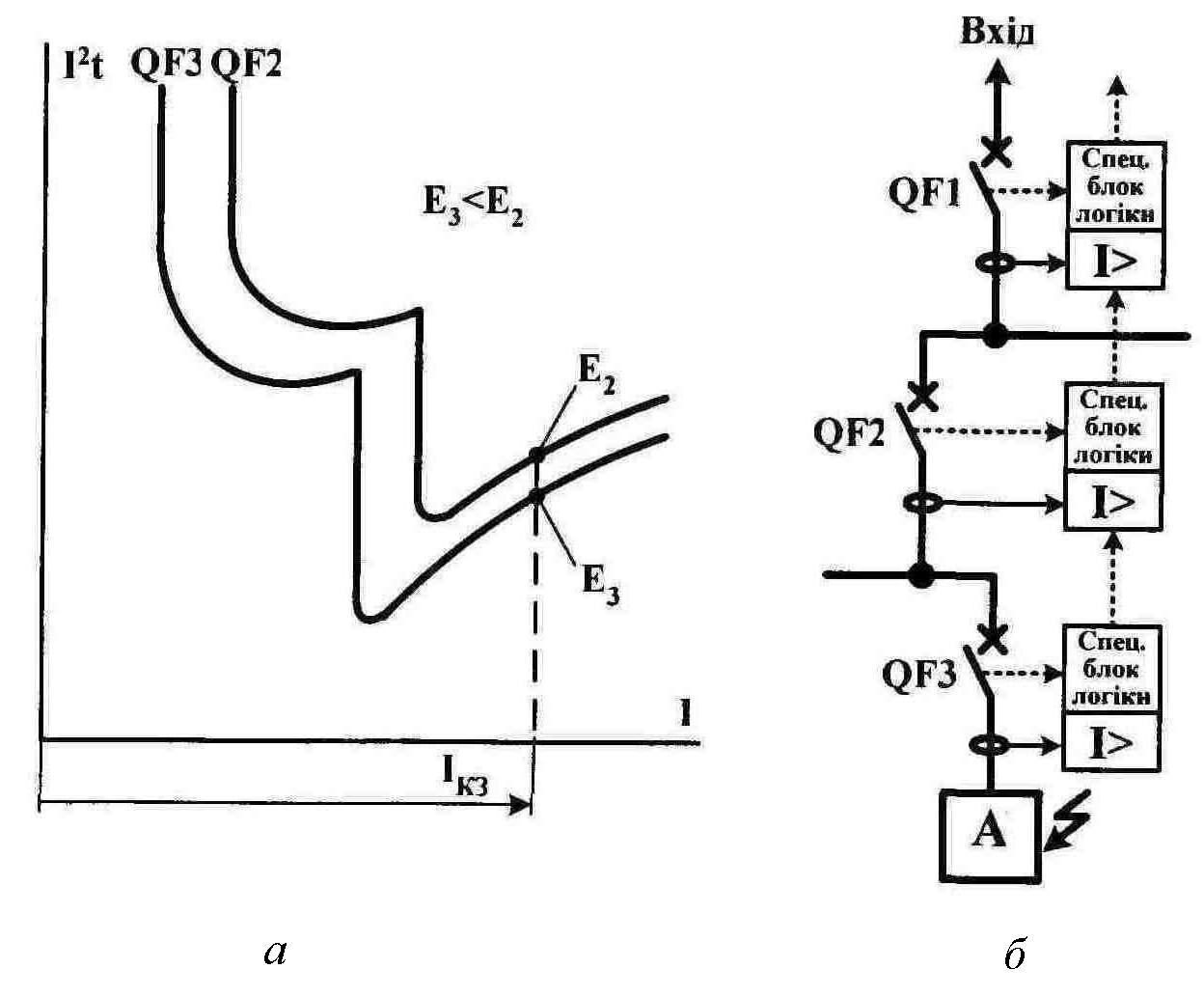

Рисунок 8.10 – Повна енергетична селективність захисту (а) та логічна селективність (б)
2 Програма роботи
1 Ознайомитись з апаратами лабораторних пристроїв, автоматичними вимикачами серії ВА47-29, вивчити їх конструкцію та принцип роботи.
2 Визначити контроль правильності та якості приєднання силових провідників та провідників кіл сигналізації та телекерування.
3 Виконати тестування автоматичного вимикача натисканням його кнопки ТЕСТ і функціонування розчеплювача мінімальної напруги KV1.
4 Дослідити роботу додаткових контактів стану QF (S1) у разі ручного керування вимикачем та вимкнення його від надструмів.
5 Дослідити роботу контактів аварійної сигналізації SD (S2) у разі ручного керування вимикачем та вимкнення його від надструмів.
6 Зняти та побудувати часострумові характеристики автоматичного вимикача tв = f(І).
3 Опис схеми установки
Для дослідження автоматичних вимикачів застосовується лабораторний стенд із змонтованою схемою досліджень і контрольно-вимірювальними приладами та натурні зразки автоматичних вимикачів різних виробників та конструктивного виконання.
На рисунку 8.11 наведено електричну схему для дослідження автоматичних вимикачів та їх додаткових пристроїв.
Напруга живлення на стенд подається автоматични вимикачем Q1. Регулювання струму в силовому колі автомата здійснюється зміною напруги автотрансформатором Т1 та контролюється амперметром Р2. навантаженням є потенціометр R1.
Дослідний автомат QF1 оснащений розчеплювачем мінімальної напруги KV1, блоками додаткових контактів стану S1 та аварійної сигналізації S2, що вмикають сигнальні лампи Н1 – Н4.

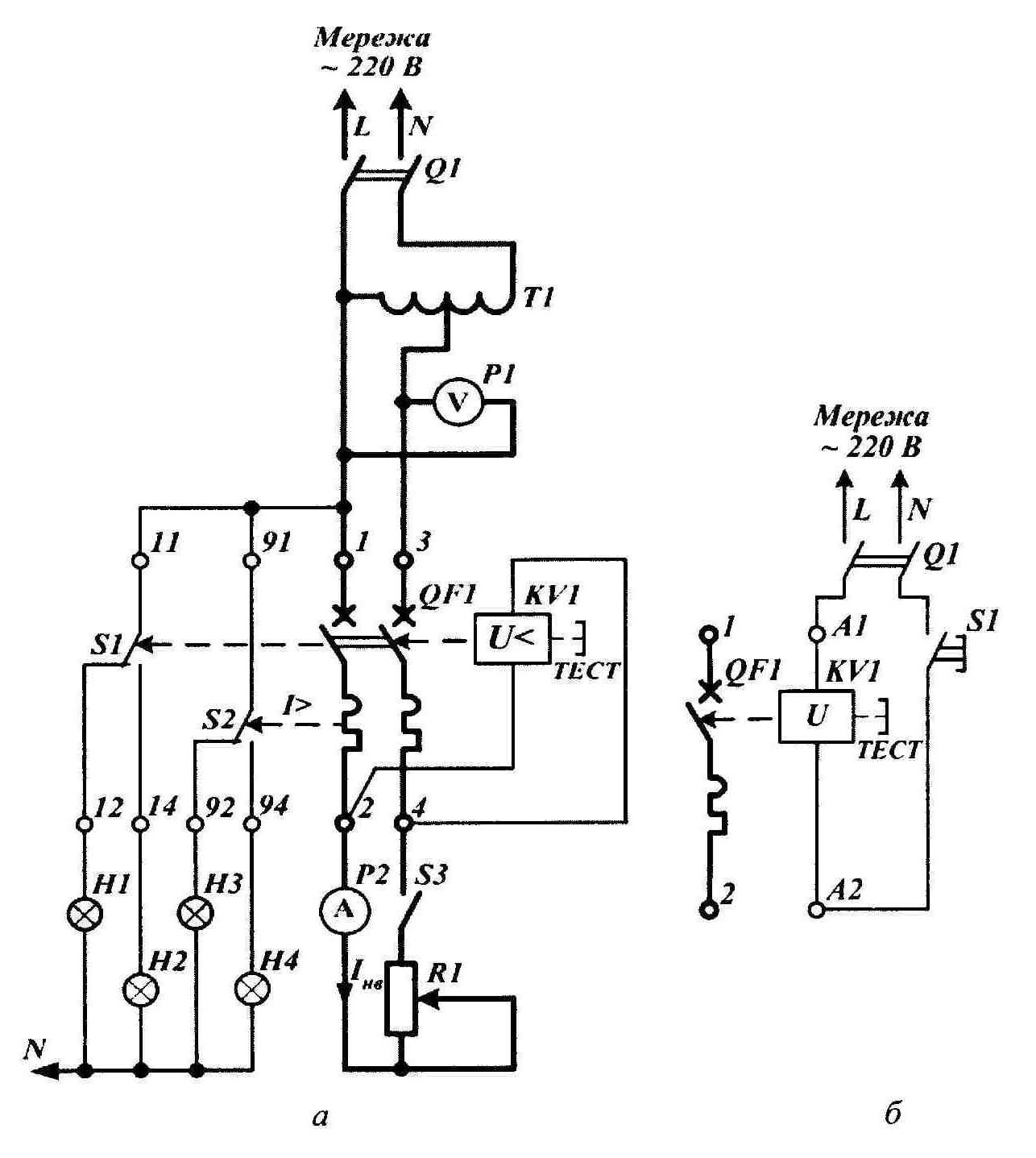

Рисунок 8.11 – Схема для дослідження автоматичного вимикача (а) та додаткових пристроїв до нього (б)
Після перемикання перемикачів S1 та S2 сигнальні лампи Н1 – Н4 відображають нове положення контактів.
