Неуравновешенные мосты

Неуравновешенные мосты применяются для технических измерений температуры без необходимости уравновешивания моста (рис. 5-6-2, 5-6-3). Три его плеча R₁, R₂, R₃ имеют равное постоянное сопротивление. Сопротивление четвёртого плеча изменяется в зависимости от температуры резистора R_t. Между этим сопротивлением и силой тока через милливольтметр существует определённая зависимость.

Для обеспечения правильности показаний прибора необходимо применять стабилизированный источник питания (рис. 5-6-3) или регулировать напряжение с помощью реостата (рис. 5-6-2). При этом стрелка милливольтметра, включённого на контрольное сопротивление R_к при нормальном напряжении питания должна быть установлена на контрольной отметке шкалы.

Логометры

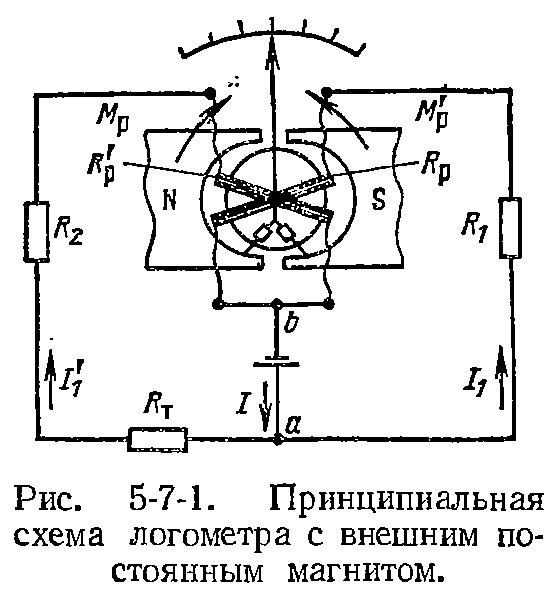

Характерной особенностью магнитоэлектрического логометра является наличие двух скреплённых друг с другом рамок (рис. 5-7-1). Рамки находятся в неравномерном магнитном поле постоянного магнита, ток к ним подводится при помощи бронзовых спиралей. Спирали при их закручивании создают ничтожно малый момент по сравнению с моментами, действующими на рамки, когда по ним протекает ток. Токи и моменты каждой рамки направлены в противоположные стороны. Когда моменты рамок равны друг другу, подвижная система логометра находится в равновесии. При изменении сопротивления термометра R_t подвижная система логометра поворачивается. Рамка, по которой протекает более сильный ток, попадает в область слабого магнитного поля. Вторая рамка входит при этом в область более сильного поля. Так как вращающий момент, приложенный к рамке, прямо пропорционален напряжённости магнитного поля, в котором находится рамка, то по мере поворота подвижной системы больший момент убывает, а меньший – возрастает. Когда моменты уравновесят друг друга, подвижная система остановится. Каждому сопротивлению термометра соответствует определённый угол поворота подвижной системы логометра.

Изменение напряжения питания логометра (до ±10 – 20 %) приводит к одинаковому относительному изменению тока в рамках и не вызывает отклонения подвижной системы прибора.

Температурная шкала логометра действительна только для определённой градуировки термометра сопротивления и для определённого значения сопротивления внешних соединительных линий, которое указывается на шкале прибора.

R_а, R_б – рамки измерительного механизма; R₁, R₂, R₃, R₆ – плечи измерительного моста; R₄, R₅ – сопротивление для регулировки пределов измерения; R_к – контрольное сопротивление; R_y – уравнительные сопротивления для подгонки линии

Рисунок 1.14 – Схема логометра ЛПр-53 с термометром сопротивления

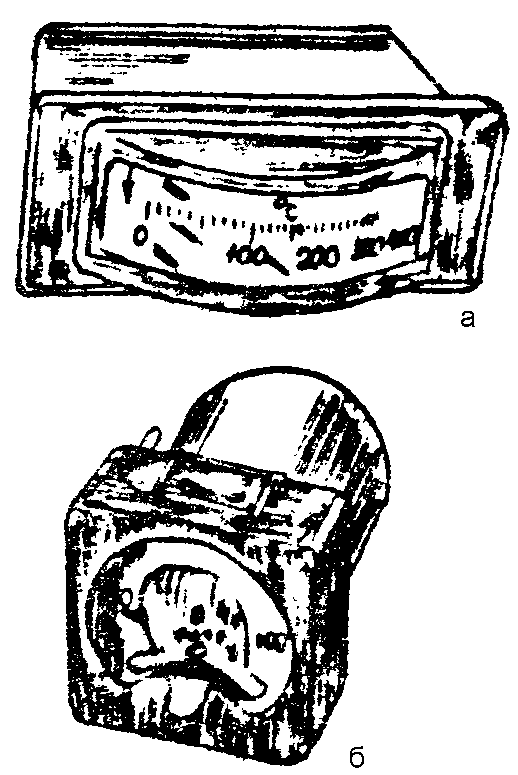

Рисунок 1.15 – Щитовые логометры: а) профильный ЛПр-53; б) с круглой шкалой ЛМ-06

Установка термометров

На рис. 1.16 показана монтажная схема установки термометра сопротивления. Термометры сопротивления подразделяются по группам, в зависимости от материала и номинального сопротивления. Например:

• гр.21 – платиновый термометр сопротивления с R_о = 46,00 Ом;

• гр.22 – то же с R_о = 100,00 Ом;

• гр.23 – медный термометр сопротивления с R_о = 53,00 Ом;

• гр.24 – то же с R_о = 100,00 Ом.

1 – термометр сопротивления; 2 – соединительные провода; 3 – щиток с эталонными и подгоночными катушками; 4 - логометр

Рисунок 1.16 – Монтажная схема установки термометра сопротивления
