Катушки индуктивности.
Катушками индуктивности называют элементы аппа-ратуры, способные запасать энергию электромагнитного поля.
Они подразделяются по :
- назначению – катушки колебательных контуров, гете-родинов, преобразователей частоты и др.;
- уровню стабильности – катушки индуктивности с вы-сокой стабильностью (для фильтров электрических сигна-лов, катушек связи и т.д.), а также с низкой стабильностью (для оказания большого сопротивления переменному току);
- частотному диапазону – катушки индуктивности для ультракоротких, коротких, средних и длинных волн.
Основными параметрами катушек индуктивности явля-ются:
-Номинальная индуктивность катушки (L) – коэффици-ент пропорциональности между скоростью изменения то-ка в катушке и ЭДС самоиндукции. Основная единица из-мерения индуктивности – генри (Гн); кратные ей в сторо-ну уменьшения – милли- и микрогенри.
- Добротность характеризует относительный уровень активных потерь в обмотке катушки, сердечнике и экране.
- Температурный коэффициент индуктивности (ТКL) характеризует относительное изменение индуктивности катушки при изменении температуры окружающей среды на 10 С.
- Собственная емкость (СL) – паразитная емкость катушки.
Промышленность выпускает несколько типов катушек индуктивности – без сердечников, которые подразде-ляются на катушки УКВ-, КВ-. СВ-, и ДВ-диапазона.
Катушки индуктивности, в конструкциях которых пре-дусмотрены замкнутые магнитные цепи (магнитопрово-ды), представляют собой трансформаторы или дроссели.
Трансформатор – это электромагнитное устройство, имеющее две или более индуктивно связанные обмотки, которое предназначено для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока.
Трансформаторы питания предназначены для преобра-зования переменного напряжения первичного источника в любые другие значения напряжения, необходимые для нормального функционирования аппаратуры без измене-ния частоты.
Трансформаторы согласования предназначены для пе-редачи переменных электрических сигналов, несущих по-лезную информацию, для измерения уровня напряжений (токов) при сохранении мощности и минимальном искажении сигнала.
Импульсные трансформаторы под влиянием токов (на-пряжений), действующих в первичной обмотке, выраба-тывают на выходе короткие импульсы заданной формы или трансформируют импульсы с необходимым изменени-ем напряжения и тока.
К основным параметрам трансформаторов независимо от их назначения относятся:
- индуктивность первичной обмотки L1;
- собственная емкость обмоток трансформатора С0;
- активное сопротивление обмоток R;
- коэффициент полезного действия КПД;
- коэффициент трансформации N.
Дроссели бывают высокой и низкой частот.
Дроссели высокой частоты – это катушки индуктив-ности, предназначенные для увеличения сопротивления цепи, т.е. ограничения токов высокой частоты. Промыш-ленность выпускает дроссели, намотанные на ферритовые стержни и опрессованные пластмассой.
Дроссели низкой частоты предназначены для уменьше-ния пульсаций выпрямленного напряжения. Они входят в состав сглаживающих и низкочастотных LC-фильтров. Сопротивление дросселей постоянному току мало.
Реле – это элемент электронной аппаратуры, предназна-ченный для коммутации электрических цепей. Существу-ют электромагнитные, магнитоэлектрические, индукцион-ные и электротермические реле. К основным параметрам реле относятся:
ток (напряжение) срабатывания минимально необходи-мое значение тока (напряжения), при котором тяговое уси-лие электромагнита будет больше суммы противодейст-вующих сил: силы, развиваемой возвратной пружиной, сил деформации контактных пар и трения;
ток (напряжение) отпускания – значение тока (напря-жения), при котором тяговое усилие станет меньше суммы тока срабатывания;
время срабатывания (отпускания) – интервал времени от момента подачи напряжения (тока) в обмотку реле до момента коммутации контактов;
срок службы – число допустимых переключений конта-ктов реле, при котором обеспечивается заданная по его техническим условиям надежность.

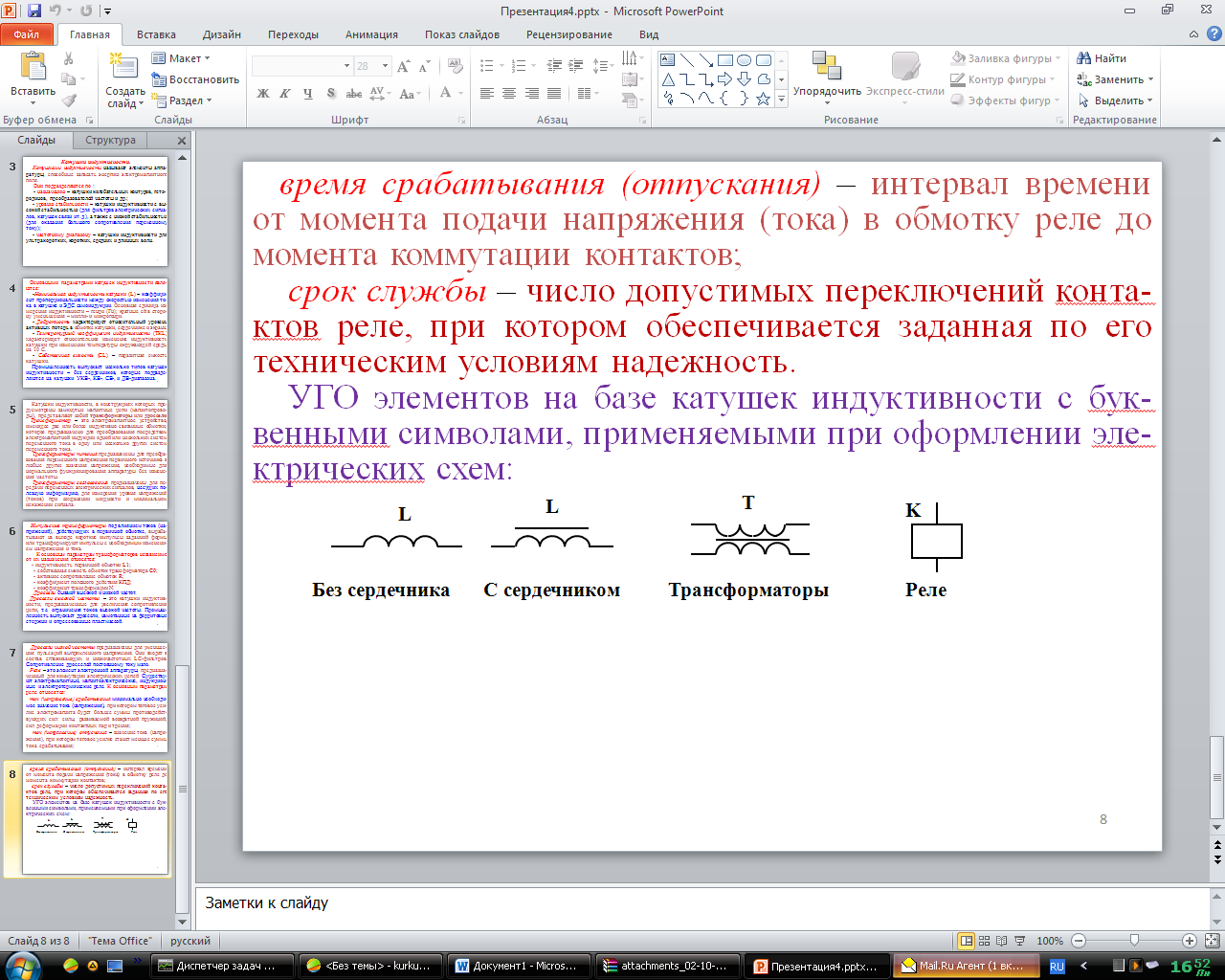

УГО элементов на базе катушек индуктивности с бук-венными символами, применяемыми при оформлении эле-ктрических схем:
