2. Технологія виконання робіт.

До початку основних будівельних робіт на будівельному майданчику необхідно виконати підготовчі роботи: встановлення і закріплення на місцевості контурів та розмірів майбутніх земляних споруд, звільнення будівельного майданчика від рослинності, влаштування поверхневого водовідведення і тимчасових доріг, обладнання побутових приміщень та тимчасових інженерних комунікацій. Відповідно до природоохоронних вимог необхідно в межах контуру будівельного майданчика зрізати рослинний шар ґрунту товщиною 0,2м і укласти його в тимчасові кавальєри за межами будівельного майданчика для наступної рекультивації земель в період освоєння будівельного майданчика.

Всі підготовчі роботи мають бути виконані відповідно до будівельного генерального плану на підготовчий період.

2.1. Визначення середньої відстані транспортування грунту.

Середня відстань транспортування (переміщення) ґрунту – це відстань між центрами ваги виїмки і насипу. Визначення центрів ваги виїмки і насипу можна виконувати аналітичним або графічним методом.

Середня відстань транспортування ґрунту визначається з метою вибору відповідного типу машини для розробки ґрунту у виїмці, його переміщення і вкладання у насип.

Середню відстань транспортування визначаю графічним методом, який передбачає побудову інтегральних кривих об’ємів ґрунту виїмки і насипу.

На аркуші паперу А4 в масштабі 1:1000 наноситься сітка з розмірами квадратів 20 20м і лінія нульових робіт.

Із таблиці 1 в однойменні і перехідні квадрати виписую відповідні об’єми ґрунту в межах контуру виїмки і насипу.

За межами контуру планувальної площини будівельного майданчика вибираються системи прямокутних координат (рис.7).

Для побудови інтегральних кривих по рядах і колонах планувальної сітки виконується обрахунок об’ємів виїмки і насипу наростаючим порядком, на підставі значень яких будуються відповідні інтегральні криві.

На осях об’ємів відкладаються значення (0,5·5474,3=2737,2м³) і проводяться допоміжні лінії паралельно до сторін планувальної сітки будівельного майданчика.

Ці допоміжні лінії перетнули інтегральні криві виїмки і насипу в точках 1 і 2. Із точок 1 і 2 проводжу перпендикуляри до планувальної сітки у відповідні зони – виїмку і насип.

У зоні виїмки перпендикуляри перетнулися у точці В, а в зоні насипу – в точці Н. Точки В і Н є відповідно центрами ваги виїмки і насипу., а відстань між ними і є середня відстань транспортування ґрунту.

В результаті графічного метода середня відстань транспортування дорівнює – 55 м.

2.2. Умови виконання робіт і вибір засобів механізації.

Земляні роботи складаються із підготовчих, основних і заключних. Підготовчі роботи передбачають очищення будівельного майданчика від дерев, кущів, розмічування майданчика для виконання планувальних робіт, зрізку рослинного шару ґрунту.

Основні роботи включають розробку мінерального ґрунту у виїмці та насипу, його транспортування і вкладання в насип, розрівнювання і ущільнення в насипу до проектної щільності.

Заключні роботи мають за мету доведення земляних споруд до проектних розмірів.

Технологічні розрахунки виконуємо в табличній формі (таблиця 4), використовуючи ДБН ресурсних елементних кошторисних норм на будівельні роботи збірник 1 «Земляні роботи» (ДБН Д.2.2-1-99).

Перелік найменувань технологічних процесів приймаємо за таблицею 3 і записуємо відповідно до таблиці 4.

Умови виконання робіт визначаємо згідно з умовами відповідного параграфа ДБН Д.2.2.-1-99.

Зрізування рослинного шару ґрунту з поверхні природного рельєфу в межах контуру будівельного майданчика виконується бульдозером, з вкладанням ґрунту в тимчасові кавальєри за односторонньою схемою. Довжина переміщення визначається з рис.7.Отже, заокругливши L_п=44 м.

Розробка ґрунту у виїмці, його транспортування та вкладання в насип з врахуванням об’ємно-планувальних рішень виконується бульдозером. Середня відстань транспортування ґрунту дорівнює L_пер=55 м.

Для пошарового ущільнення ґрунту насипної частини будівельного майданчика використовуємо причіпні кулачкові котки масою 25 т. Умови виконання робіт будуть: товщину шару розрівнювання приймаємо 30 см, кількість проходів приймаємо залежно від виду ґрунту (для незв’язних 5 проходів).

Розробка мінерального ґрунту в котловані здійснюється одноківшевим екскаватором з гідравлічним приводом, обладнаний зворотною лопатою. Місткість ковша залежить від об’єму котловану, якщо V_к=502 м³, то місткість ковша буде становити 0,4 м ³.Найбільша ширина проходки на рівні поверхні землі, яку може забезпечити екскаватор, визначається по формулі:

,м (23)

м

де l – крок переміщення екскаватора, який визначається:

,м (24)

м

R_max і R_min – відповідно найбільший і найменший радіус копання на рівні стояння екскаватора

R_р – робочий радіус розробки, який визначається

,м (25)

м

Порівнюючи найбільшу ширину проходки В і найбільший радіус копання R_max, визначаємо вид вибою (рис.8)

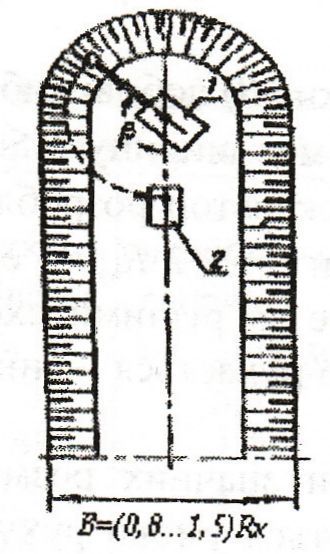

Рис.8. Схема роботи екскаватора з зворотною лопатою

В подальшому грунт, розроблений в котловані, розрівнюється бульдозером по території будівельного майданчика.

Планування укосів виїмки та насипу будівельного майданчика виконуємо екскаватором-планувальником на пневматичному ходу.

Обсяг роботи приймаємо за таблицею 3: одиницю виміру приймаємо із відповідної групи ДБН; кількість одиниць виміру записуємо відповідно до графи 5 таблиці 3.

Чисельне значення норм витрат праці робітників-будівельників, машиністів та норми часу експлуатації машини для виконання одиниці виміру технологічного процесу визначається відповідною групою норм ДБН.

Витрати праці робітників-будівельників або машиністів в людино-годинах для виконання заданого обсягу робіт визначаємо як добуток кількості одиниць виміру і норми витрат праці робітників-будівельників або машиністів. Час використання машини в машино-годинах при виконанні заданого обсягу робіт визначаємо відповідно як добуток кількості одиниць виміру і норми часу експлуатації машини.

Обґрунтування норм визначаємо відповідно ДБН, групою і номером норми.

Таблицю 4 складаємо для І комплекту машин, а таблицю 5 – для ІІ комплекту.
