Отработки скважины
4. Гидропроводность пласта
Д·см/сП.
В последней зависимости размерный коэффициент 11,57 – коэффициент перевода дебита скважины, записанного как [м3/сут], в дебит в [см3/сут].
6. Проницаемость пласта
Д = 0,010·10-12 м2.
7. Скин-эффект
.
8. Коэффициент продуктивности
• фактический
.
• потенциальный
ηп = 7,39·10/(11,57·0,366·lg(250/0,1)) = 5,13 м3/сут.
5.7 Практическая задача № 7.
Расчет параметров пласта по КП (кривой давления
при притоке), записанной после создания
скачка депрессии на пласт
Кривые притока, регистрируемые глубинными манометрами, получают при пуске скважины в работу после создания резкого скачка депрессии на пласт.
К таким исследованиям можно отнести процессы, возникающие при открытии клапана испытателя пластов, когда давление столба жидкости в частично заполненной колонне бурильных или насосно-компрессорных труб резко передается на пласт. При этом жидкость в скважине изолируется от пласта пакером. При создании депрессии на пласт пластовый флюид поступает в бурильные трубы, заполняя их и с ростом столба жидкости в колонне труб, тем самым, увеличивая давление на пласт. Таким образом, фиксируется изменение давления на забое скважины – регистрируется кривая притока.
То же самое происходит при снижении давления в скважине компрессированием, когда после снижения уровня жидкости в ней при нагнетании воздуха в затрубное пространство осуществляется резкий выпуск воздуха на поверхности. Заполнение скважины поступающим из пласта пластовым флюидом сопровождается снижением депрессии на пласт. Давление на забое фиксирует кривую роста давления – кривую притока.
Расчет параметров по эталонным кривым притока сводится в сопоставлении (сравнении наложением) реальных кривых притока Рс= f(t), перестроенных в том же масштабе, что и эталонные кривые, и поиском той эталонной кривой, которая наиболее полно совпадает с ней на всем ее протяжении. Тогда по соответствующему найденной совпадающей кривой параметру Сб находится пористость пласта, а по данным соответствующих значений по шкале абсцисс tб/Сб – проницаемость пласта.
Разработанная методика расчета параметров пласта по данным эталонных кривых притока позволяет помимо проницаемости пласта определять еще и его пористость, чем выгодно отличается от всех известных методик обработки КП.
Пример
Дано:
● Забойное давление (начальное) Pc (0) = 250 атм.
● Эффективная толщина пласта h = 6,6 м.
● Пористость m = 0.2.
● Сжимаемость смеси βс = 1,110-3 1/МПа.
● Сжимаемость породы пласта βп = 1,010-4 1/МПа.
● Вязкость нефти в пластовых условиях µ = 1,0610-3 Пас.
● Плотность нефти γ = 0,086 г/см3.
● Радиус контура питания Rк = 200 м.
● Радиус трубы rТ = 0,063 м.
● Радиус скважины rс = 0,1 м.
Расчет параметров пласта
Поскольку скважина практически не работала перед «остановкой», то подобрать какую-либо известную схему расчета не представляется возможным, так как во всех схемах обязательным условием является отбор жидкости из пласта при времени отбора, сопоставимым с временем КВД или превышающим это время. Рабочий график строится в координатах Р*, lg t,
Р* = (Рпл – Рс(t)) / (Рпл – Рс(0)). (5.50)
1. По данным таблицы 5.13 строится рабочий график КВД в полулогарифмических координатах Р(t) – lg t (рис. 5.12) в том же масштабе, что и графики эталонных кривых (рис. 5.13).
2. Фактический график КП накладывается на эталонный график и параллельным перемещением этих графиков относительно друг друга вдоль оси абсцисс находится такая кривая на эталонном графике, которая наиболее полно совпадает со сравниваемой кривой на всей ее протяженности.
Таблица 5.13 – Данные «давление – время», полученные после обработки
диаграммы давления, (Pc , 10 МПа, t , час)
№ п/п |
Pc |
t |
№ п/п |
Pc |
t |
|
||
1 |
87,5 |
2,9 |
14 |
117,4 |
32,8 |
|
||
2 |
90,0 |
5,4 |
15 |
120,0 |
35,4 |
|
||
3 |
92,0 |
7,4 |
16 |
122,7 |
38,1 |
|
||
4 |
95,0 |
10,4 |
17 |
125,5 |
40,9 |
|
||
5 |
98,0 |
13,4 |
18 |
128,3 |
43,7 |
|
||
6 |
100,5 |
15,9 |
19 |
131,2 |
46,6 |
|
||
7 |
102,5 |
17,9 |
20 |
134,0 |
49,4 |
|
||
8 |
104,3 |
19,7 |
21 |
137,3 |
52,7 |
|
||
9 |
106,0 |
21,4 |
22 |
139,4 |
54,8 |
|
||
10 |
107,8 |
23,2 |
23 |
141,5 |
56,9 |
|
||
11 |
109,2 |
24,6 |
24 |
143,5 |
58,9 |
|
||
12 |
112,0 |
27,4 |
25 |
145,5 |
60,9 |
|
||
13 |
114,5 |
29,9 |
– |
– |
– |
|
||
|
|
|
||||||
|
Рисунок 5.12 – Рабочий график КВУ в скважине |

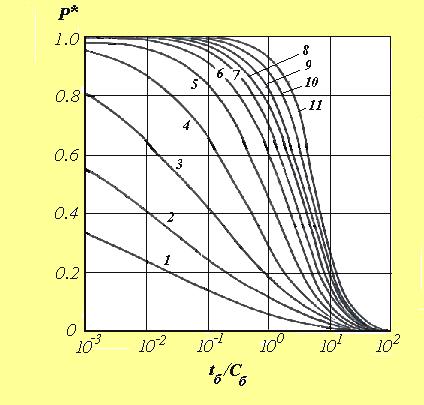

Рисунок 5.13 – Эталонные кривые притока |
Таблица 5.14 – Эталонные данные
№ п/п |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Сб |
10-3 |
10-2 |
10-1 |
100 |
101 |
102 |
103 |
104 |
105 |
106 |
107 |
На рисунке 5.14 показана такая процедура. Сравниваемая кривая ближе всего совпадает с эталонной кривой 10, соответствующей Сб = 106.
3. Устанавливается соответствие между произвольно выбранным значением фактического времени t на графике КП и безразмерным временем tб на графике эталонных кривых.
Рисунок 5.14 – Интерпретация КВУ, записанной при ГДИ
Для tб/Сб =100 соответствующее значение lg t = 4,8 t = 30900 c.
4. Гидропроводность пласта, мкм2 см/(мПас):
. (5.51)
5. Проницаемость пласта, мкм2:
. (5.52)
6. Коэффициент пьезопроводности:
. (5.53)
7. Коэффициент продуктивности:
,
(5.54)
0,053
(м3/сут)/ат.
Таблица 5.15 – Варианты к практической работе
1 |
2 |
3 |
4 |
|||||||||||||||||
h, м |
6,0 |
h, м |
6,1 |
h, м |
6,2 |
h, м |
6,3 |
|||||||||||||
m |
0,15 |
m |
0,18 |
m |
0,19 |
m |
0,2 |
|||||||||||||
с, 1/МПа10-3 |
1,2 |
с, 1/МПа10-3 |
1,11 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
|||||||||||||
н, 1/МПа10-4 |
1,15 |
н, 1/МПа10-4 |
1,1 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
|||||||||||||
, Пас10-3 |
1,02 |
, Пас10-3 |
1,03 |
, Пас10-3 |
1,04 |
, Пас10-3 |
1,05 |
|||||||||||||
, г/см3 |
0,0850 |
, г/см3 |
0,084 |
, г/см3 |
0,0086 |
, г/см3 |
0,0084 |
|||||||||||||
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
|||||||||||||
rТ, м |
0,0070 |
rТ, м |
0,0063 |
rТ, м |
0,0073 |
rТ, м |
0,0063 |
|||||||||||||
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
|||||||||||||
5 |
6 |
7 |
8 |
|||||||||||||||||
h, м |
6,4 |
h, м |
6,5 |
h, м |
6,6 |
h, м |
6,7 |
|||||||||||||
m |
0,17 |
m |
0,2 |
m |
0,21 |
m |
0,2 |
|||||||||||||
с, 1/МПа10-3 |
1,08 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
|||||||||||||
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
|||||||||||||
, Пас10-3 |
1,05 |
, Пас10-3 |
1,06 |
, Пас10-3 |
1,07 |
, Пас10-3 |
1,06 |
|||||||||||||
, г/см3 |
0,0085 |
, г/см3 |
0,00840 |
, г/см3 |
0,0085 |
, г/см3 |
0,0846 |
|||||||||||||
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
|||||||||||||
rТ, м |
0,0063 |
rТ, м |
0,0070 |
rТ, м |
0,0073 |
rТ, м |
0,0063 |
|||||||||||||
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
|||||||||||||
9 |
10 |
11 |
12 |
|||||||||||||||||
h, м |
6,0 |
h, м |
6,25 |
h, м |
6,2 |
h, м |
6,3 |
|||||||||||||
m |
0,15 |
m |
0,2 |
m |
0,19 |
m |
0,21 |
|||||||||||||
с, 1/МПа10-3 |
1,08 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
|||||||||||||
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
|||||||||||||
, Пас10-3 |
1,05 |
, Пас10-3 |
1,06 |
, Пас10-3 |
1,04 |
, Пас10-3 |
1,05 |
|||||||||||||
, г/см3 |
0,0086 |
, г/см3 |
0,0085 |
, г/см3 |
0,0084 |
, г/см3 |
0,0086 |
|||||||||||||
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
|||||||||||||
rТ, м |
0,0070 |
rТ, м |
0,0063 |
rТ, м |
0,0073 |
rТ, м |
0,0063 |
|||||||||||||
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
|||||||||||||
13 |
14 |
15 |
16 |
|||||||||||||||||
h, м |
5,9 |
h, м |
6,7 |
h, м |
6,5 |
h, м |
6,6 |
|||||||||||||
m |
0,2 |
m |
0,19 |
m |
0,17 |
m |
0,2 |
|||||||||||||
с, 1/МПа10-3 |
1,08 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
|||||||||||||
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
|||||||||||||
, Пас10-3 |
1,04 |
, Пас10-3 |
1,03 |
, Пас10-3 |
1,04 |
, Пас10-3 |
1,06 |
|||||||||||||
, г/см3 |
0,0085 |
, г/см3 |
0,0084 |
, г/см3 |
0,0086 |
, г/см3 |
0,0085 |
|||||||||||||
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
|||||||||||||
rТ, м |
0,0073 |
rТ, м |
0,0060 |
rТ, м |
0,0073 |
rТ, м |
0,0060 |
|||||||||||||
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
Продолжение таблицы 5.15
17 |
18 |
19 |
20 |
||||
h, м |
6,4 |
h, м |
6,2 |
h, м |
6,3 |
h, м |
6,5 |
m |
0,2 |
m |
0,19 |
m |
0,21 |
m |
0,18 |
с, 1/МПа10-3 |
1,08 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
с, 1/МПа10-3 |
1,1 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
н, 1/МПа10-4 |
1,0 |
, Пас10-3 |
1,05 |
, Пас10-3 |
1,03 |
, Пас10-3 |
1,06 |
, Пас10-3 |
1,05 |
, г/см3 |
0,0085 |
, г/см3 |
0,0084 |
, г/см3 |
0,0085 |
, г/см3 |
0,0086 |
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
Rк, м |
200 |
rТ, м |
0,0070 |
rТ, м |
0,0073 |
rТ, м |
0,0063 |
rТ, м |
0,0070 |
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
rс, м |
0,1 |
