Міністерство освіти і науки України
Національний гірничий університет
Робочий зошит студента
до конспекту лекцій з дисциплін
“Основи побудови мікропроцесорних систем
управління”, “Мікропроцесорна техніка”,
“Програмні засоби систем управління”
для студентів спеціальності
АГ–8.092501 Автоматизоване управління технологічними процесами
АТ,МЕ–8.091401 Системи управління і автоматики
СМ–8.091501 Комп`ютерні системи та мережі
Частина перша
Дніпропетровськ
2010
Міністерство освіти і науки України
Національний гірничий університет
Робочий зошит студента
до конспекту лекцій з дисциплін
“Основи побудови мікропроцесорних систем
управління”, “Мікропроцесорна техніка”,
“Програмні засоби систем управління”
для студентів спеціальності
АГ–8.092501 Автоматизоване управління технологічними процесами
АТ,МЕ–8.091401 Системи управління і автоматики
СМ–8.091501 Комп`ютерні системи та мережі
Частина перша
Дніпропетровськ
НГУ
2010
Робочий зошит студента до конспекту лекцій з дисциплін “Основи побудови мікропроцесорних систем управління”, “Мікропроцесорна техніка”, “Програмні засоби систем управління” для студентів спеціальності АГ–8.092501 Автоматизоване управління технологічними процесами; АТ,ME–8.091401 Системи управління і автоматики; СМ–8.091501 Комп`ютерні системи та мережі / Укладачі: В.В. Ткачов, М.В. Козарь, В.І. Шевченко та ін. – Д: Національний гірничий університет. 2010. – 122 с.
Укладачі: В.В. Ткачов, д-р техн. наук, проф.
М.В. Козарь, асист.
В.І. Шевченко, асист.
С.М. Проценко, ст.викл.
О.В. Карпенко, асист.
В.В Надточий. ст.викл
М.О. Ткачук, асист.
Відповідальний за випуск завідувач кафедри автоматизації та комп`ютерних систем В.В. Ткачов, д-р техн. наук, проф.
Друкується у редакційній обробці укладачів
Дані методичні вказівки призначуються для вивчення апаратних та програмних засобів мікропроцесорних систем управління (МПС).

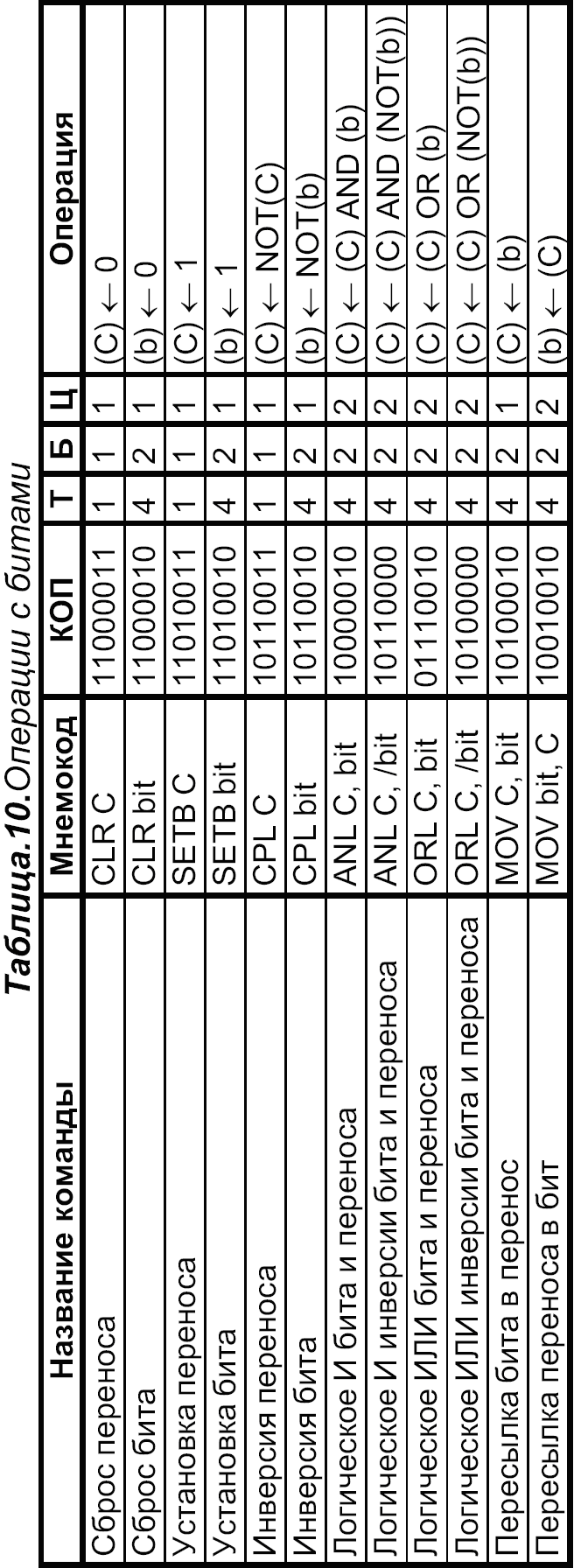

У процесі вивчення дисципліни "Мікропроцесорні системи" студенти вивчають структуру, архітектуру, сигнали та системи команд однокристального мікроконтролера К1816 ВЕ51.

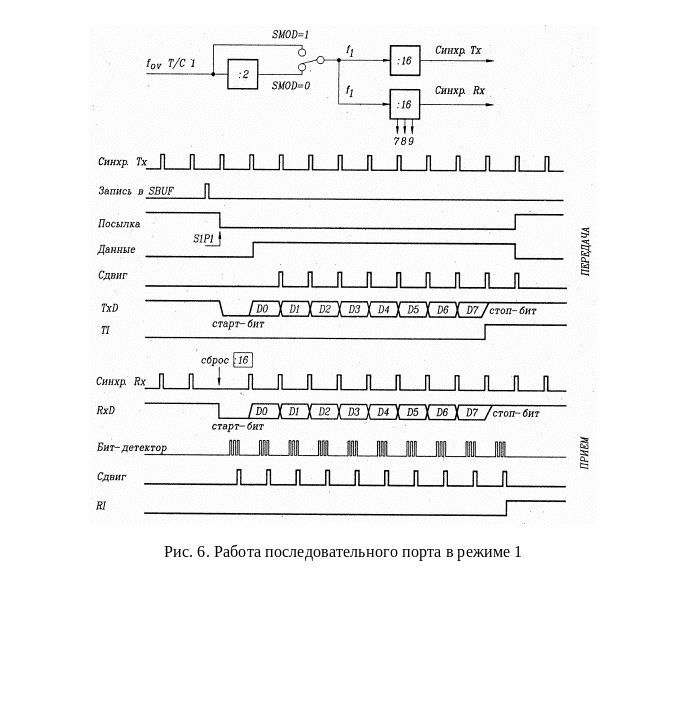

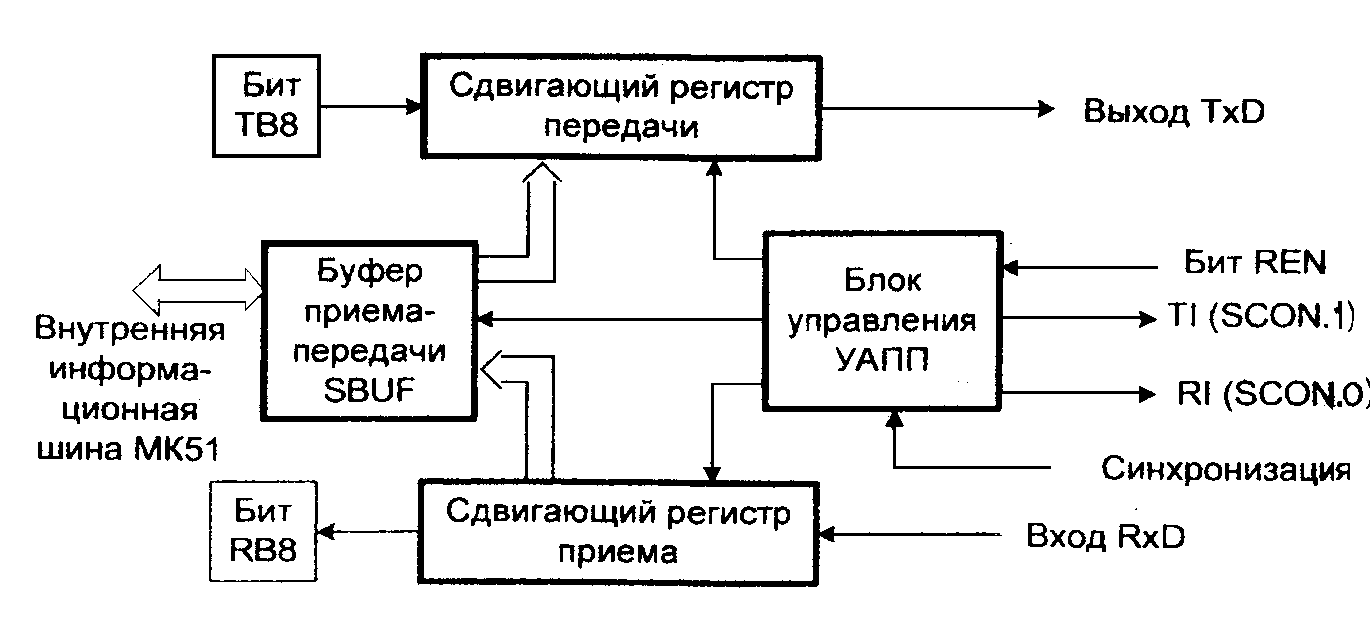

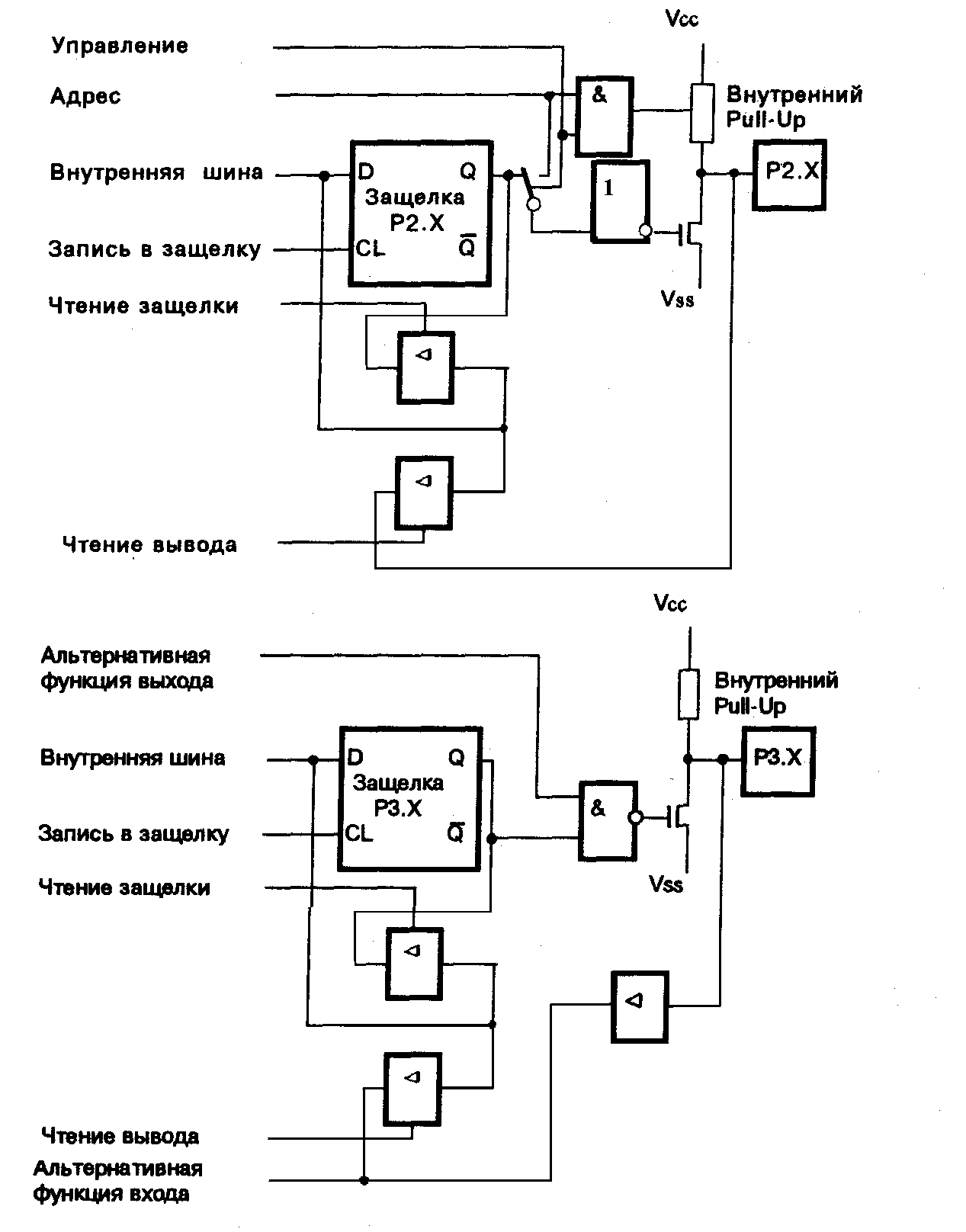

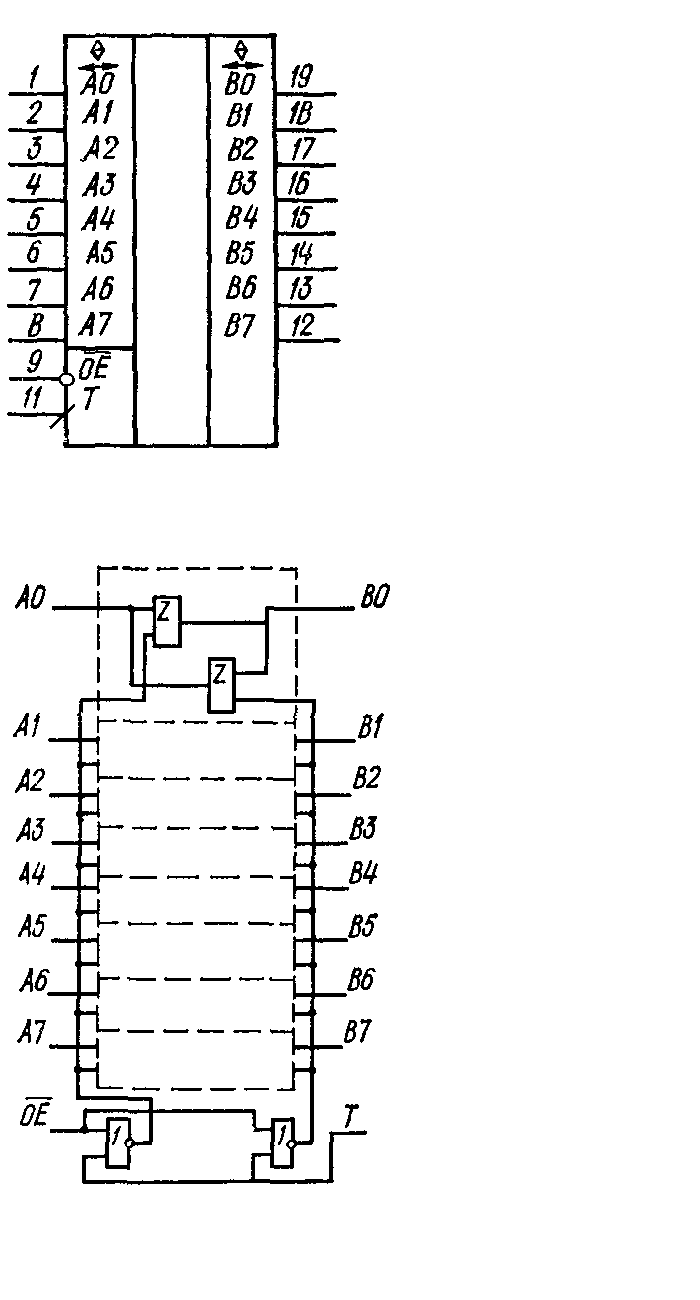

Розглянуті питання організації паралельного та послідовного вводу-виводу, оганізація мікропроцесорних контролерів МПК).
Схемні рішення, які приведені у методичних вказівках можуть бути використані при виконанні курсових і дипломних проектів студентами спеціальностей "Комп’ютеризовані системи управління і автоматики" (АТ) і "Автоматизація технологічних процесів гірничих підприємств" (АГ) та "Комп’ютерні системи та мережі" (СМ).

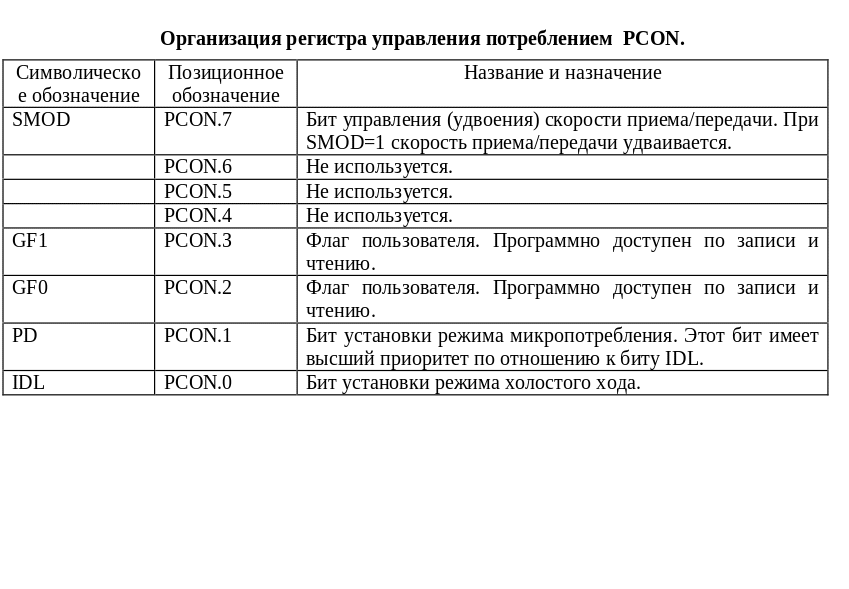

Назначение разрядов регистра PSW
Название бита |
Позиция |
Назначение |
||||||||||||||||||||
С |
PSW.7 |
Флаг переноса. Устанавливается и сбрасывается аппаратно при выполнении арифметических, логических и битовых операций, а также программно |
||||||||||||||||||||
АС |
PSW.6 |
Флаг вспомогательного переноса. Устанавливается и сбрасывается только аппаратно при выполнении команд суммирования и вычитания в случае возникновения переноса или займа в бите 3 аккумулятора |
||||||||||||||||||||
FO |
PSW.5 |
Свободный флаг. Может быть изменен программно и используется по назначению, установленному программистом |
||||||||||||||||||||
RS1 RS0 |
PSW.4 PSW.3 |
Выбор банка регистров. Биты устанавливаются и сбрасываются программно для выбора активного (рабочего) банка регистров:
|
||||||||||||||||||||
OV |
PSW.2 |
Флаг переполнения. Устанавливается и сбрасывается аппаратно при выполнении арифметических операций в случае переполнения аккумулятора. Дает возможность корректно выполнять действия над числами, представленными в дополнительном коде |
||||||||||||||||||||
- |
PSW.1 |
Не используется |
||||||||||||||||||||
Р |
PSW.0 |
Флаг паритета. Устанавливается и сбрасывается аппаратно в каждом цикле команды, фиксирует факт нечетного количества «1» в аккумуляторе |
