3.3 Складання зведеної відомості об’ємів земляних робіт.

На основі виконаних розрахунків об’ємів ґрунту в основних фігурах та укосах, складаємо зведену відомість об’ємів земляних робіт, в яку заносимо результати з таблиць 4.1; 4.2; 4.4, а також враховуємо збільшення об’єму ґрунту виїмки, після його ущільнення за рахунок коефіцієнта залишкового розпушення. Коефіцієнт залишкового розпушення приймаємо по збірнику СНиП зб.2 „Земляні роботи”, додатку 2 методичних вказівок. Отож,

Сума колонок + V по таблицям 4.1; 4.2:

+V=86262,5+3768,47=90030,97м³.

Сума колонок –V по таблицям 4.1; 4.2:

-V=54887,5+9040,07=63927,57 м³

Сума колонок + V по таблиці 4.4:

+V=5,18+9491,34+110,52=9607,04м³.

Сума колонок -V по таблиці 4.4:

-V=42,33+986,16+0,23=1028,72м³.

V_кр=V К_кр

К_зр=1,05.

Таблиця 4.6

Зведена відомість об’ємів земляних робіт.

Назва об’ємів	Геометричні об’єми		Об’єми ґрунту з врахуванням Кзр		Розходження в об’ємах, %
	+V, м3	-V, м3	+V, м3	-V, м3
Основні об’єми	90030,97	63927,57	94532,52	67123,95
Об’єми ґрунту в укосах	9607,04	1028,72	10087,392	1080,156
Об’єм котловану		22810.02		23950.21
Сума	99638,01	87766.31	104619,91	92154.32	4,8

Розходження в об’ємах:

§4 Визначення середньої відстані транспортування ґрунту

Для правильного вибору ведучого механізму для розробки і транспортування ґрунту при вертикальному плануванні необхідно знати середню відстань його транспортування, оскільки продуктивність землерийно-транспортних машин в значній мірі залежить від неї.

Середня відстань транспортування – це відстань між центрами ваги виїмки і насипу. Визначення центрів ваги виїмки і насипу можна виконувати аналітичним і графічним методом. В даному випадку, я користуюся аналітичним методом.

При графічному методі центри ваги виїмки і насипу визначаються у наступній послідовності. Будують базисні лінії за межами майданчика паралельно його сторонам. Проводимо перпендикуляри до базисних ліній в місцях сітки квадратів, на яких у вибраному масштабі відкладаємо відрізки, рівні по величині сумі об’ємів виїмки (насипу) всіх квадратів, розташованих по лінії сітки квадратів, навпроти якої відкладається цей відрізок. З’єднавши кінці цих відрізків, отримуємо криву зростаючих підсумків. Останній відрізок, що відповідає об’єму всієї виїмки (насипу), ділимо точкою Д на дві рівні частини. З цієї точки проводимо лінію, паралельну базисній, до перетину з кривою зростаючих підсумків (точка С). Через найдену точку С проводимо пряму, паралельну лініям сітки квадратів до перетину з аналогічно проведеною прямою з іншої точки С. Точка перетину таких ліній відповідає центру ваги виїмки (насипу), а відстань між знайденими центрами ваги – середній відстані переміщення ґрунту.

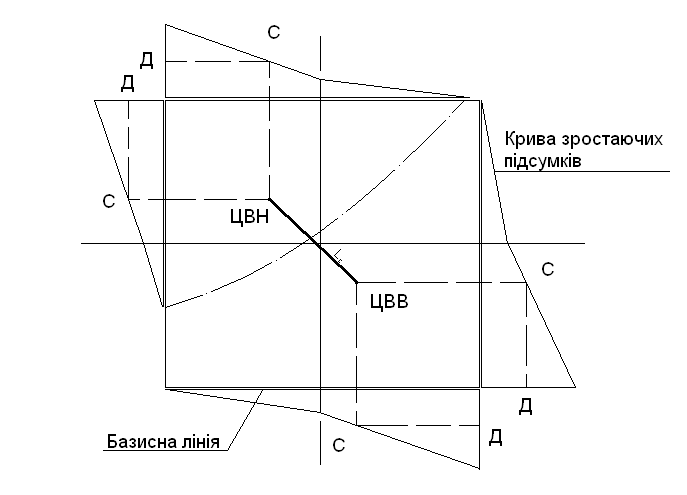

Рис. 5.1 графічний метод визначення відстані транспортування ґрунту.

координати центра ваги виїмки, ;

- координати центра ваги насипу, ;
