§2.6 Побудова лінії нульових робіт.
Лінія нульових робіт будується по точках, в яких робочі позначки рівні нулю. Точки ці мають місце на сторонах квадратів з робочими позначками різних знаків. Місце розташування нульових точок визначаємо із подібності трикутників чи графічним методом (рис 3.1).

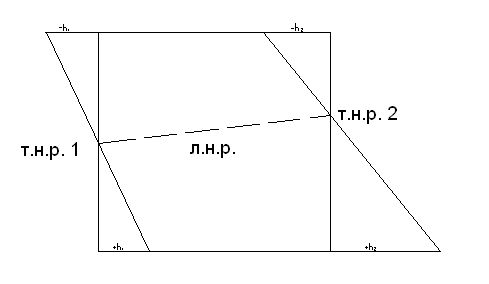

Рис. 3.1 Графічне визначення точок нульових робіт
В довільному масштабі відкладаємо перпендикулярно стороні квадрату робочі позначки в двох протилежних напрямках. З’єднавши отримані точки прямою, отримаємо на перетині зі стороною квадрату точку нульових робіт. З’єднавши такі точки в усіх перехідних квадратах (де робочі позначки різних знаків) лінією, отримаємо лінію нульових робіт. Ця лінія ділить майданчик на дві зони: виїмки та насипу.
§3 Визначення об’ємів земляних робіт і складання зведеної відомості об’ємів земляних робіт.
Об’єм ґрунту, що підлягає розробці (зона виїмки), знаходять як суму об’ємів в повних і перехідних квадратах і об’ємів ґрунту в укосах.
3.1 Визначення об’ємів ґрунту в основних фігурах планувальної сітки.
Для визначення об’ємів грунту в основних фігурах користуються слідуючими формулами.
Схеми і формули визначення об’ємів в основних фігурах
Елементи |
Схеми |
Розрахункові формули |
1 |
2 |
3 |
Однойменний квадрат (чотирьохгранна призма) |
|
|
Перехідний квадрат а) зона насипу б) зона виїмки |
|
|
Однойменний трикутник (трьохгранна призма) |
|
|
Перехідний трикутник а) ділянка з одною робочою позначкою h1 б) ділянка з двома робочими позначками h2, h3 |
|
|
Таблиця 4.1
Відомість підрахунку об’ємів ґрунту
Назва елемента, номер фігури |
Робочі позначки, м |
V, м3 |
|||||
h1 |
h2 |
h3 |
h4 |
+ |
- |
||
Однойменний квадрат (чоторьохгранна призма) |
1 |
5,04 |
4,53 |
3,38 |
4,82 |
11106,25 |
|
2 |
4,53 |
2,47 |
2,24 |
3,38 |
7887,5 |
|
|
3 |
2,47 |
1,53 |
1,15 |
2,24 |
4618,75 |
|
|
4 |
1,53 |
0,63 |
0,21 |
1,15 |
2200 |
|
|
7 |
-1,55 |
-1,13 |
-1,1 |
-2,08 |
|
3662,5 |
|
9 |
4,82 |
3,38 |
3,08 |
4,17 |
9656,25 |
|
|
10 |
3,38 |
2,24 |
1,94 |
3,08 |
6650 |
|
|
11 |
2,24 |
1,15 |
0,76 |
1,94 |
3806,25 |
|
|
14 |
-0,86 |
-2,08 |
-2,28 |
-1,15 |
|
3981,25 |
|
15 |
-2,08 |
-1,1 |
-1,13 |
-2,28 |
|
4118,75 |
|
17 |
4,17 |
3,08 |
2,62 |
3,63 |
8437,5 |
|
|
18 |
3,08 |
1,94 |
1,51 |
2,62 |
5718,75 |
|
|
19 |
1,94 |
0,76 |
0,48 |
1,94 |
3200 |
|
|
21 |
-0,1 |
-1,15 |
-1,36 |
-0,39 |
|
1875 |
|
22 |
-1,15 |
-2,28 |
-2,58 |
-1,36 |
|
4606,25 |
|
23 |
-2,28 |
-1,13 |
-1,47 |
-2,58 |
|
4662,5 |
|
25 |
3,63 |
2,62 |
2,07 |
2,99 |
7068,75 |
|
|
26 |
2,62 |
1,51 |
1,09 |
2,07 |
4556,25 |
|
|
27 |
1,51 |
0,48 |
0,13 |
1,09 |
2006,25 |
|
|
29 |
-0,39 |
-1,36 |
-1,52 |
-0,56 |
|
2393,75 |
|
30 |
-1,36 |
-2,58 |
-2,78 |
-1,52 |
|
5150 |
|
31 |
-2,58 |
-1,47 |
-1,64 |
-2,78 |
|
5293,75 |
|
32 |
-1,47 |
-0,27 |
-0,54 |
-1,64 |
|
2450 |
|
33 |
2,99 |
2,07 |
1,68 |
2,67 |
5881,25 |
|
|
34 |
2,07 |
1,09 |
0,71 |
1,68 |
3468,75 |
|
|
37 |
-0,56 |
-1,52 |
-1,62 |
-0,87 |
|
2856,25 |
|
38 |
-1,52 |
-2,78 |
-2,78 |
-1,62 |
|
5437,5 |
|
39 |
-2,78 |
-1,65 |
-1,64 |
-2,78 |
|
5531,25 |
|
40 |
-1,64 |
-0,54 |
-0,76 |
-1,65 |
|
2868,75 |
|
|
86262,5 |
54887,5 |
|||||
,
м3 а=50
м.
Таблиця 4.2
Відомість підрахунку об’ємів ґрунту
Назва елемента, номер фігури |
Робочі позначки |
V, м3 |
||||||
h1 |
h2 |
h3 |
h4 |
ΣhH |
ΣhB |
+ |
- |
|
1 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
5 |
0,63 |
0,27 |
-0,86 |
0,21 |
1,11 |
-0,86 |
390,9 |
234,65 |
6 |
0,27 |
-1,55 |
-2,08 |
-0,86 |
0,27 |
-4,49 |
9,58 |
2647,08 |
8 |
-1,13 |
0,67 |
0,41 |
-1,1 |
1,08 |
-2,23 |
220,25 |
939 |
12 |
1,15 |
0,21 |
-0,1 |
0,76 |
2,12 |
-0,1 |
1265,32 |
2,82 |
13 |
0,21 |
-0,86 |
-1,15 |
-0,1 |
0,21 |
-2,11 |
11,89 |
1199,39 |
16 |
-1,1 |
0,41 |
0,17 |
-1,13 |
0,58 |
-2,23 |
74,83 |
1106,08 |
20 |
0,76 |
-0,1 |
-0,39 |
0,48 |
1,24 |
-0,49 |
555,5 |
86,75 |
24 |
-1,13 |
0,17 |
-0,27 |
-1,47 |
0,17 |
-2,87 |
5,95 |
1693,45 |
28 |
0,48 |
-0,39 |
-0,56 |
-0,13 |
0,48 |
-1,08 |
92,31 |
467,31 |
35 |
1,09 |
0,13 |
-0,12 |
0,71 |
1,93 |
-0,12 |
1135,65 |
4,4 |
36 |
0,13 |
-0,56 |
-0,87 |
-0,12 |
0,13 |
-1,55 |
6,29 |
893,79 |
|
3768,47 |
9040,07 |
||||||
