8.3 Ущільнення ґрунту катком.
На першому етапі ущільнюємо ґрунту, що розробляється та транспортується в насип скреперами. Роботи ці виконуються паралельно з роботою скрепера.
Другий етап, по ущільненню ґрунтів зв’язаний з розробкою та транспортуванням ґрунту вийнятого з котловану і складається з відсипання і розрівнювання цього ґрунту, зволоження (при необхідності) та безпосередньо ущільнення. Приклад технологічних схем на рис .

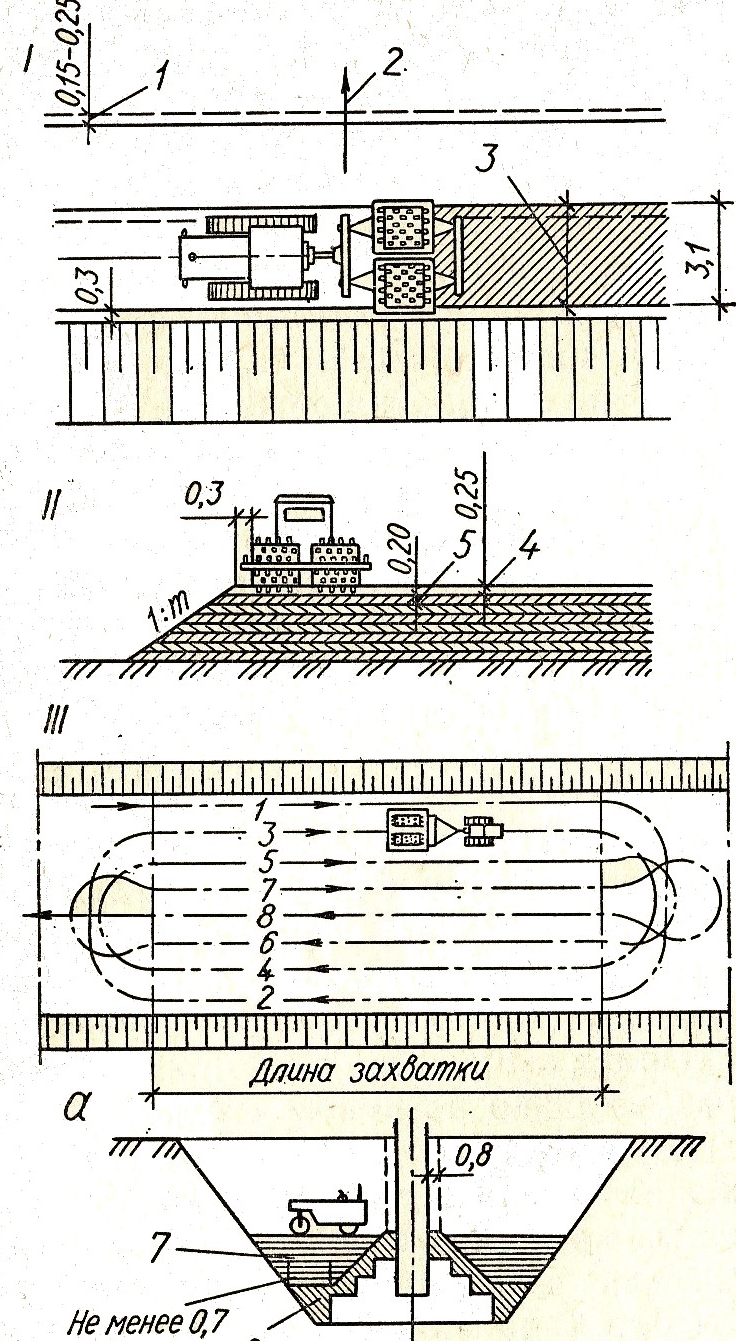

Ущільнення грунтів у насипах котками:
1,2,3,…-послідовність проходження котка
Схема ущільнення грунту
а –кулачкові катки; б –каткі на пнемо колесах
§9 Розробка календарного плану провадження робіт.
Календарний план є одним з основних документів по організації будівництва, що встановлює технологічну послідовність і терміни виконання робіт з максимально можливим їх суміщення, їх взаємний зв’язок, нормативний час роботи будівельних машин, визначає потребу в трудових та матеріально технічних ресурсах.
Методика розробки календарного плану слідуючи: на основі калькуляції, праце-ємності, машино-ємності та заробітної плати робочого комплекту механізмів, прийнято на основі техніко-економічного порівняння, заповнюємо 1-11 колонку календарного плану. Кількість ланок (колонка9) приймаємо у відповідності з розрахунковою кількістю механізмів (в розділі 9). Змінність робіт (колонка10)передбачаємо в 1-3 зміни. Для визначення тривалості робіт (колонка11) необхідно трудомісткість на весь об’єм в люд.дн (колонка5) ,кількість ланок (колонка8) та кількість змін на добу(колонка10).Після цього проводимо графічну ілюстрацію виконання робіт по робочих днях та змінах, дотримуючись технологічної послідовності виконання робіт, їх взаємозв’язку та суміщення в часі. Над лінією, що характеризує виконання роботи, надписуємо термін її виконання, нижче (під лінією) вказуємо кількість робітників та кількість робочих змін.
Згідно з планом провадження робіт, необхідно скласти графік руху робітників, який характеризує щоденний вихід робітників на роботу. При цьому період будівництва слід розділити на три етапи: початковий, основний та завершальний. При правильній організації робіт від початкового до основного етапу відбувається збільшення кількості робітників і після стабілізації на основному етапі, йде їх зниження на завершальному.
Для
визначення рівномірності руху робітників
необхідно визначити коефіцієнт
нерівномірності
.
Для
визначення коефіцієнта нерівномірності
руху робітників використовуємо формули:
-
максимальна кількість робітників по
календарному плану, чоловік;
-
середньоспискова кількість робітників
по календарному плану, чоловік;
Середньо добова кількість робітників визначаємо за формулою:
люд.
-
сумарна трудомісткість робіт календарного
плану (сума колонки 5), люд.дн
-
тривалість виконання робіт по календарному
плану, днів.
№ |
Назва роботи |
Одиниці вимір |
К-стьодиниц |
Працеємність люд.дні |
Машиноємність маш.зм. |
Прийнятий механізм |
К-сть ланок |
К-сть змін на добу |
Тривалість виконання робіт
|
Кількість днів |
|||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17
|
|||||||||||
1 |
Зрізання родючого шару ґрунту товщиною 0,35м бульдозером потужністю 132 кВТ |
1000 м2 |
7,5 |
3,3 |
3,3 |
ДЗ-8 |
3 |
1 |
0,74 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Розробка грунту скрепером самохідним з ковшом місткістю 7м3 |
1000 м3 |
5,24 |
2,43 |
11,78 |
Д- 498 |
2 |
2 |
1,18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
Ущільнення грунту причіпним катком масою 25т,t=0,25м |
1000 м3 |
4,37 |
7,27 |
0,63 |
ДУ-16В |
2 |
2 |
6,25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
Планування площ укосів виїмок і насипів(ручним способом) |
100 м2 |
2,64 |
56,10 |
- |
- |
7 |
2 |
4,01 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
Укріплення бровки укосів земляних споруд |
100 м |
2,64 |
9,14 |
- |
- |
2 |
2 |
2,29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
Кінцеве ущільнення грунту причіпними кулачковими катками масою 8т,t=0,1м |
1000 м3 |
4,37 |
13,5 |
3,99 |
ДЗ-39А |
3 |
2 |
5,04 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
