Задача 6.8.
Энергетическая установка с МГД—генератором
работает по следующей схеме. Окислитель
с параметрами p1=0,1
МПа и t1=30
С адиабатно сжимается компрессором до
давления p2=0,4 МПа и
подаётся в камеру сгорания, где топливо
сгорает при постоянном давлении. После
введения ионизирующихся присадок
образуется плазма с температурой
t3=2800
С. Проходя через разгонное сопло, плазма
снижает давление до атмосферного (0,1
МПа) и приобретает высокую скорость, а
затем в канале МГД —генератора
кинетическая энергия плазмы полностью
преобразуется в электроэнергию при
неименной температуре и отходящие газы
поступаю в парогенератор, где охлаждаются
до температуры
=120
С, а затем выбрасываются в атмосферу,
чем условно замыкается газовый цикл. В
парогенераторе образуется перегретый
водяной пар с параметрами p5=30
МПа и t5=600
С, который в турбине высокого давления
адиабатно расширяется до давления
p6=1,5 МПа, затем
вторично перегревается при постоянном
давлении до температуры t7=600
С и адиабатно расширяется в турбине
низкого давления до p8=0,004
МПа и далее поступает в конденсатор.
Конденсат откачивается насосом, который
адиабатно повышает его давление до
p10=p5=30
МПа и падаёт в парогенератор, чем
замыкается паровой цикл. Определить
термический К.П.Д. цикла описанной
установки и сравнить его с термическим
К.П.Д. цикла Карно для того же интервала
температур. Изобразить схему установки
и дать график её цикла в Ts-
диаграмме. В расчетах плазму условно
заменить воздухом.
Решение

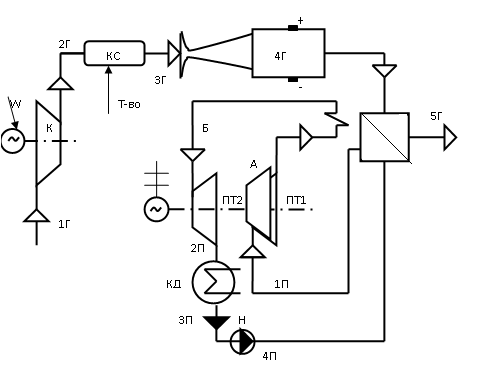

На Рис. 34. представлена схема установки с МГД-генератором, где
К – компрессор
КС – камера сгорания
ПТ – паровая турбина
КД – конденсатор
Н – насос
Рис. 34

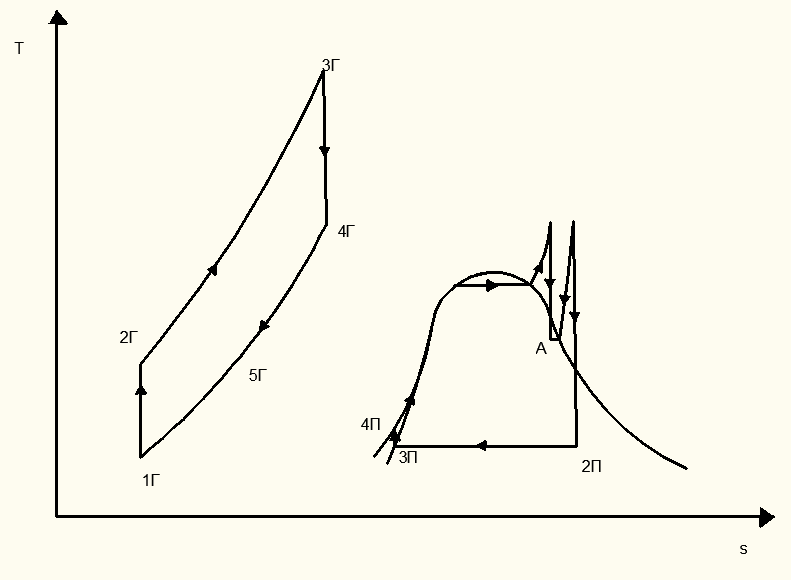

Рис. 35
По таблицам свойств воды и водяного пара определяем энтальпии и энтропии пара в цикле ПСУ
-энтальпия насыщенной жидкости при
давлении конденсатора,
-удельная
энтропия насыщенного пара при давлении
промперегрева.
sA<sА’’, т.е. промперегрев начинается во влажном паре. Найдем степень сухости т.А
Теперь можем найти энтальпию пара, как функцию от давления и степени сухости
-энтальпия
пара после перегрева,
-энтропия
пара после перегрева,
Поскольку процесс Б-2-адиабатный, то энтропия в точке 2 будет равна энтропии в точке Б,
-энтропия
насыщенной жидкости при давлении
конденсатора
-энтропия
насыщенного пара при давлении конденсатора
Зная эти параметры определим степень сухости пара в точке 2П
Отсюда легко найдем энтальпию пара за турбиной
Зная значения энтальпий в характерных точках легко определить работу цикла ПСУ
Запишем выражение для нахождения теплоты, подводимой к рабочему телу
(172)
Определим термический КПД цикла без учета влияния взаимодействия цикла МГД
Для дальнейшего решения задачи нужно перейти к газовому циклу. Определим параметры рабочего тела в характерных точках. Можем определить его температуру после компрессора из формулы (173)
(173)
– температура уходящих газов
Температуру
найдем исходя из формулы (174)
(174)
Определим теплоту, подводимую в процессе сгорания топлива.
И теплоту отводимую в ОС и парогенератор
Тогда работа цикла МГД
Запишем баланс энергии для парогенератора.
(175)
Из формулы (175) найдем отношение расхода рабочего тела МГД к расходу пара ПСУ
(176)
Откуда
Теперь можем определить работу бинарного цикла на 1 кг пара по формуле (177) и теплоту, подведенную в бинарном цикле на 1 кг пара
(177)
(178)
Откуда термический КПД цикла описанной установки
Найдем КПД цикла Карно в данном интервале температур
Очевидно, что КПД цикла Карно больше
Ответ:
