Государственное образовательное учреждение высшего профессионального образования

Южно-Уральский государственный университет

факультет «Архитектурно-строительный»

кафедра «Градостроительства»

«Малый город на 41 тыс.человек»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОМУ ПРОЕКТУ

по дисциплине «Планировка, застройка и реконструкция населенных мест»

ЮУрГУ – 270105 2011 ???????

Руководитель

О.В. Здарская

2 011 г.

Автор проекта

студент группы АС – 322

К.Г. Шумакова

2 011 г.

Проект защищен с оценкой

2 011 г.

Челябинск 2011

Аннотация:

Курсовой проект выполнен на тему «Малый город на 41 тыс. чел.». Данная работа представляет собой курсовой проект по проектированию и благоустройству малого города на 41 тыс. чел. В курсовом проекте рассмотрены задачи построения планировочной структуры города в соответствии с функциональными инженерно-техническими и архитектурно-планировочными требованиями.

Рассмотрены основы развития градостроительной композиции. Проведена инженерная оценка территории. Также уделено внимание вопросам вертикальной планировки городской территории, отвода поверхностных вод, проездов. Кроме того, в проекте представлены данные по общей методике комплексного проектирования отдельных элементов города с разработкой вопросов инженерного благоустройства.

Исходные данные к курсовому проекту «малый город»

1)Климатическая зона 1-В

2) Основной профиль предприятия

3) Градообразующая группа 29%, в том числе в промышленности 18%, в строительстве 4%, на внешнем транспорте 4%, студенты 3%.

4) Градообслуживающая группа 23%

5)Несамодеятельное население 48%

6) Численность градообразующие группы 11.8%

7) Основные направления ветра

8) Карта топографической съемки 1:10000

Поперечные уклоны передают всем элементарным поверхностям вод поперечные уклоны так же принимают от типа

В среднем этот поперечный уклон 2% от ширины проезжей части поэтому если ширина 10м, 10*0.002

Оглавление:

Введение…………………………………………………………..3стр

1. Инженерная оценка территории……………………………..4стр

2. Расчет численности населения города ……………………...7стр

3. Расчет потребности территории города …………………….9стр

4. Строительное зонирование…………………………………...9стр

5. Предварительный баланс селитебной территории………...10стр

6. Описание генерального плана………………………………12стр

7. Схема организаций рельефа…………………………………13стр

8. Улица дорожной сети………………………………………...14стр

9. Баланс территории города…………………………………....15стр

Инженерная оценка и выбор территории города

Выбор территории для города осуществляется на учебных геодезических картах M l:10000. Студент вместе с руководителем выбирает на карте территории, пригодные для размещения города. Оценка пригодности ведется по элементам ситуации (почвенный покров, леса, реки, озера, ручьи, населенные пункты, автомобильные и железные дороги) и рельефу местности. Выбирается территория, пригодная для градостроительных целей. Инженерная оценка пригодности состоит в определении пригодных территорий, ограниченно пригодных и непригодных, и установлении их границ.

По условиям рельефа на местности наносятся линии водоразделов и водосливов (тальвегов), устанавливаются бассейны стока и направление склонов и величина продольных уклонов.

Участки с продольными уклонами от 0,005 до 0,100 считаются пригодными. На участках с уклонами меньше 0.005 возникнут трудности с водоотводом. На уклонах больше 0,100 необходимы мероприятия по инженерной подготовке территории. На территории выделяются естественные массивы зелени, которые должны быть сохранены для нужд города. Устанавливаются границы заболоченных территорий.

При наличии на карте рек, ручьев, озер оценивается возможность их использования для водоснабжения города и строительства искусственных водохранилищ.

Производится оценка возможности использования сети автомобильных и железных дорог в транспортном обслуживании города.

На карте "Инженерная оценка территории города" в М 1:10000 условными знаками показываются контуры пригодных, ограниченно пригодных и непригодных территорий. Эта карта выполняется на кальке и вкладывается в пояснительную записку. Образец ее представлен на рис. 1. На основе этой карты выбираются участки селитебных, производственных и ландшафтно-рекреационных зон города.

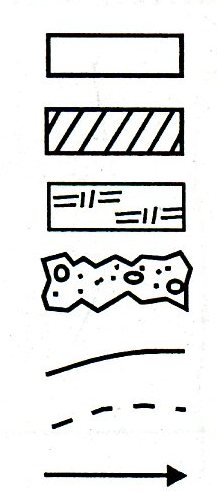

Инженерная оценка территории

– пригодные территории (i = 0,005…0,080)

– ограниченно пригодные (i = 0,005…0,15)

– заболоченные, затопляемые

– зеленые насаждения (существующие)

– линии тальвегов

– линии водоразделов

– направление стоков

Расчетная численность населения города

Проектная численность населения города – N определяется на основе расчётной численности градообразующей численности населения A и ее удельного веса, по формуле:

где b,c – удельные веса градообслуживающей и несамодеятельной групп населения;

а – доля градообразующей части населения в %.

Значения A, a, b, c принять из исходных данных. Полученное значение N округляется до тысячи человек.

A=11.8 тыс.чел

а=29%

Подставляя данные параметры в формулу расчета проектной численности населения, получаем:

N= (11.8 * 100)/29=40.88 т.ч

Таким образом, после округления получаем N= 41 тыс.чел.

Расчет потребных территорий города

Для расчета потребных территорий города рекомендуется использовать удельные нормативы расхода территории, представленные в таблице 1.

Таблица 1

Функциональные зоны города	Потребная территория qi, Га на 1000 чел.
	На первую очередь строительства	На расчетный срок строительства
1. Селитебная	6,5…7,0	7,5…8,5
2. Производственная	4,5…5,3	5,5…6,6
промышленная	3,0…3,5	3,5…4,0
коммунально-складская	0,2…0,3	0,5…0,6
внешнего транспорта	1,3…1,5	1,5…2,0
3. Ландшафтно-рекреационная	11,5…13,5	14,5…17,0
Всего	22,5…25,8	27,5…32,1

Расчет потребных территорий сведен в таблицу 2.

Таблица 2

Расчет потребных территорий города

Функциональная зона	Показатели, Га/1000 чел		Площадь, Га
	Первая очередь	Расчетный срок	Первая очередь	Расчетный срок
1.Селитебная	6.8	7.8	279	320
2.Производственная	4.8	5.8	197	238
промышленная	1.6	1.9	67	78
коммун.-складские	0.2	0.5	8.2	20.5
внешнего транспорта	1.3	0.5	53.3	74
3.Ланд.-рекреацион.	2.0	3.0	82	123
Всего	16.7	20.8	687	854

По итогам расчета потребных территорий города селитебная территория на расчетный срок составляет 320 Га, производственная – 238 Га, в том числе промышленная – 78 Га, коммунально-складская –20.5 Га, внешнего транспорта – 74 Га, ландшафтно – рекреационная 123Га.
