5.3.2 Чердачное перекрытие.

Условия эксплуатации: Б

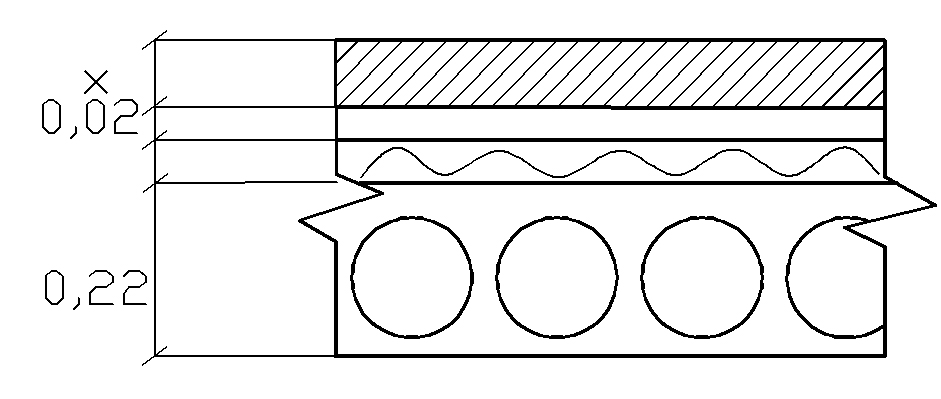

Расчетная схема:

№ слоя	Наименование слоя	Объемная масса	Толщина слоя	λ
1	многопустотная жб плита	2500	0,22	0,8
2	цементно-перлитовый раствор	1000	0,02	0,33
4	плиты полужесткие и жесткие минераловатные на синтетическом и битумном связующем	200	X	0,08

Для определения R_reg необходимо определить градусосутки отопительного периода

D_d = (t_нар-t_внут)*z_ht=(7,4-20)*121=1524.6 ˚C*сут

R_reg=0,00045*1524,6+1,9=2.43 м²*˚C*сут

R₀^усл = R_reg/r=2,43/0,9=2,7 м²*˚C*сут

R₀ = 1/8,7+0,02/0,33+x/0,08+0,02/0,8+1/12=0,284+x/0,08

R₀≥R_reg

0,284+х/0,08≥2,7

х≥0,149

Принимаем толщину плиты х=150мм (унифицировано 50…200 мм с шагом 10мм)

R₀^прин = 2,73 м²*˚C*сут

2)Δt₀≤Δt_n (Δt_n =4˚C по СНиП Тепловая защита зданий)

Δt₀ = n*(t_int – t_ext)/(R₀^пр*α_int)=0,9*23/(2,73*8,7)=0,91˚C ≤3˚C

Условия соблюдены.

Расчет сопротивления паропроницаемости чердачного покрытия, над помещением с влажным режимом эксплуатации:

t_В = 25·°C

φ _В = 75% - помещение с влажным режимом влажности

Условие расчета: R_п  R_п^тp

Рассчитаем сопротивление паропроницанию без слоя пароизоляции.

R_п = ₁/₁+ ₂/₂

где ₁ = 0,03мг/м*ч*Па

₂ = 0,09 мг/м*ч* Па

R_п = 0,22/0,03 + 0,02/0,09 = 7,3+0,22=7,52 м^{2 0}С/Вт.

R_п^тp = 0,0012*(е_в - е_но)

где е_в – действительная упругость водяного пара наружного воздуха помещения, Па.

е_но – действительная упругость водяного пара наружного воздуха, принятое как средне арифметическое значение для месяцев с отрицательной температурой, Па.

Максимальная упругость водяного пара Е = 2338  =е/Е*100% 

е_в = *Е/100% ; е_н = 0 гПа

е_в = 75*2338/100= 1753,5 Па

R_п^тp = 0,0012*(1753,5 - 0 ) = 2,105 м^{2 0}С/Вт.

R_п > R_п^тр значит:

Условие выполняется, следовательно дополнительная пароизоляция не требуется (пароизоляция принимается конструктивно – окраска битумом в 3 раза).

Физико-технические характеристики слоев чердачного перекрытия.

№	Наименование слоя	, кг/м3	, м	, мг/(м*ч*Па)	R = /
1	Железобетон	2500	0,22	0,03	0,22/0,03 = 7,3
2	Цементно-песчанная стяжка	1800	0,02	0,09	0,02/0,09 = 0,22

 - расчетный коэффициент паропроницаемости материала слоя ограждающей конструкции.

5.4. Окна. Теплотехнический и светотехнический расчеты. Выбор марки окна.

Теплотехнический расчет:

Условие расчета:

R_пр ≥ R_тр = R_(ГСОП)

ГСОП = (t_в – t_{отоп пер})z_{отоп пер}

ГСОП = (20-7.4)*121 = 1524.6

R_тр = 0,48 ^оС /Вт

По СНиПу «Строительная теплотехника», таблице приложения 6 выбирается заполнение светового проема – двойное остекление в деревянных или пластмассовых раздельных переплетах.

Светотехнические расчеты:

В соответствии с методом геометрического нормирования (для IV климатического района), S_o/S_п=1/5.5, где

S_o – площадь окна

S_п – площадь помещения

Расчет производится для самого большого и самого маленького помещения и сводится в таблицу.

Параметры	Значения для
	самой большой комнаты	Самой маленькой комнаты
Климатический район	IV	IV
Площадь пола, м2	18,0	9,0
Sостекления/ Sпола	Sо/18	Sо/9
Sостекления = Sпола / 5.5 , м2	18/5.5 = 3,3	9/5.5 = 1,65
Принятая высота окна, hокпр,м	1,8	1,8
Расчетная ширина окна, bок = S0/ hокпр,м	3,3/1,8 = 1,83	1,65/1,8 = 0,93
Принятая ширина окна, м (принятое кратно 0,3)	2,1	1,2

Принятые окна:О1 - 18-21, О2 - 18-12
