Тема №2: Одиночні окопи. Окоп на відділення. Траншеї і ходи сполучення

.

Навчально-матеріальне забезпечення:

I. Плакати:

1. Окоп на відділення - 1 шт.

2. Сполучення - 1 шт.

3. Профілі і елементи траншей – 1 шт.

4. Одиночні окопи для стрілків – 3 шт.

II. Макети:

2. Макет окопу на відділення – 1 шт.

3. Одиночні окопи для стрілків – 9 шт.

ІІІ Діафільм: «Одиночні окопи».

Література:

1. Керівництво "Військові фортифікаційні споруди", стор.12-35

2. Рекомендації по взведенню і маскуванню фортифікаційних споруд;

3. Бойовий статут сухопутних військ Ч.3. стор 77-78, 204-213.

1. Самоокопування в бою. Одиночні окопи для автоматників, кулеметників, гранатометників, стрілка-зенітника.

Відривання військами за допомогою шанцевого інструменту одиночних окопів для особового складу і техніки в бою (при безпосередньому зіткненні із противником) називається самоокопуванням.

В подальшому викладач пояснює:

Самоокопування застосовується у всіх видах бою. При переході військ в оборону при безпосередньому зіткненні із противником на позиціях механізованих та танкових підрозділів.

В першу чергу відривають:

- одиночні (парні) окопи для кулеметників, гранатометників, автоматників, стрілків зенітників, приданих вогнеметників і окопи для танків БТР (БМП) і інших вогневих засобів;

- на основних вогневих позиціях здійснюється розчистка місцевості для покращення умов спостереження і ведення вогню.

В другу чергу:

- одиночні окопи з'єднуються між собою траншеєю;

- відриваються окопи на запасних вогневих позиціях для танків БТР (БІП) та інших вогневих засобів;

- відриваються ходи сполучення для вогневих позицій БТР (БМП);

- будуються щілини або бліндажі для захисту особового складу.

В подальшому:

- окопи на відділення сполучуються між собою траншеєю;

- відриваються ходи сполучення в тил, спочатку глибиною 0,6м потім 1.1 м;

-в траншеях і ходах сполучення влаштовуються запасні примкнуті і винесенні чарунки і площадки для стрільби, бійниці, козирки і ніши для боєприпасів.

При відсутності противника та в інших випадках, коди дозволяють обставини, фортифікаційні споруди будуються з максимальним залученням засобів механізації;обладнання позицій мотострілкових підрозділів може починатися з відривання окопів на відділення або ділянок траншей в взводних і ротних опорних пунктах, окопів для БТР (БМП) з послідуючим дообладнанням їх мотострільцями вручну До підходу землерийних машин відриваються одиночні стрілкові окопи, які потім сполучуються з траншеєю.

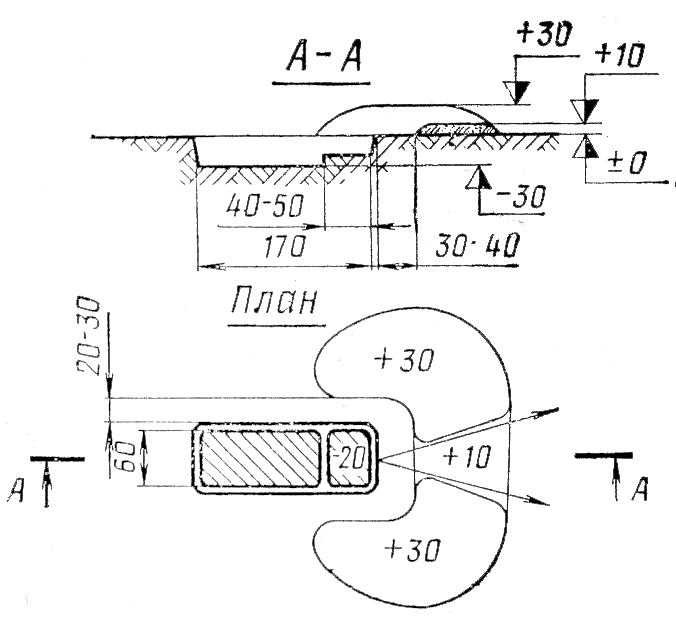

1 . Окоп для стрільби із автомату лежачи:

- окоп для стрільби із автомата лежачи представляє собою вишку довжиною 170 см, шириною 60 см, глибиною 30 см. Викутий при відриванні окопу грунт насипають по переду, утворюючи бруствер висотою 30 см із сторони противника на всю довжину окопу. Канавка для магазина автомата відривається по місцю.

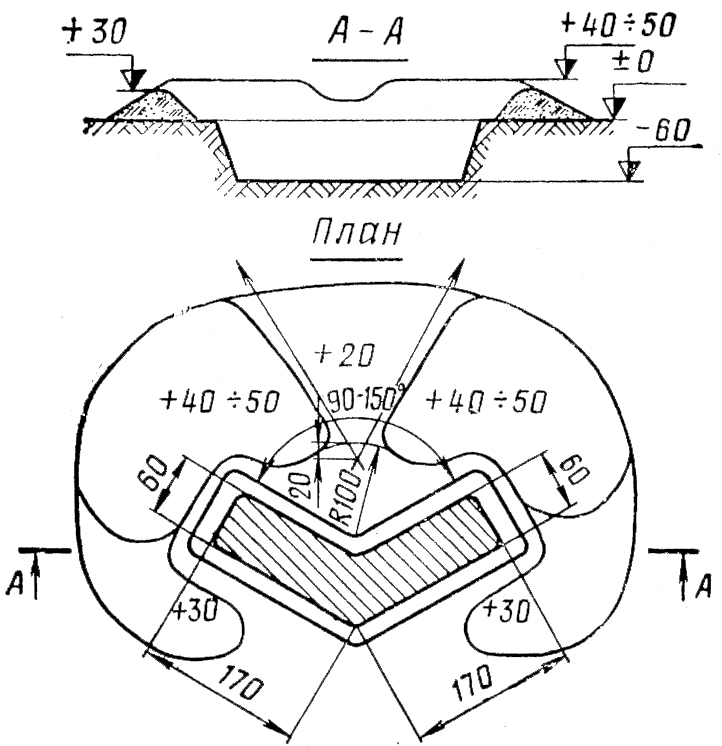

2. Окоп для стрільби із автомата з коліна:

- окоп утворюється поглибленням окопу для стрільби із автомата, лежачи до 60 см. При відривці окопу грунт викидається вперед і на бік, утворюючи бруствер, який захищає стрілка від фронтального і

флангового автоматного і кулеметного вогню і осколків. Бійниця для

стрільби влаштовується із сектором не більше 30 (Керівництво, стор.15).

3. Окоп для стрільби із автомату стоячи:

- окоп утворюється поглибленням окопу для стрільби із автомата з коліна до 1,1 м. При відриванні окопу грунт викидається наперед і в на боки, утворюючи бруствер захищаючи стрілка із всіх боків від автоматного, кулеметного вогню і осколків. (Керівництво, стор. 15).

Окопи для кулеметів влаштовують для стрільби лежачи, з коліна, стоячи.

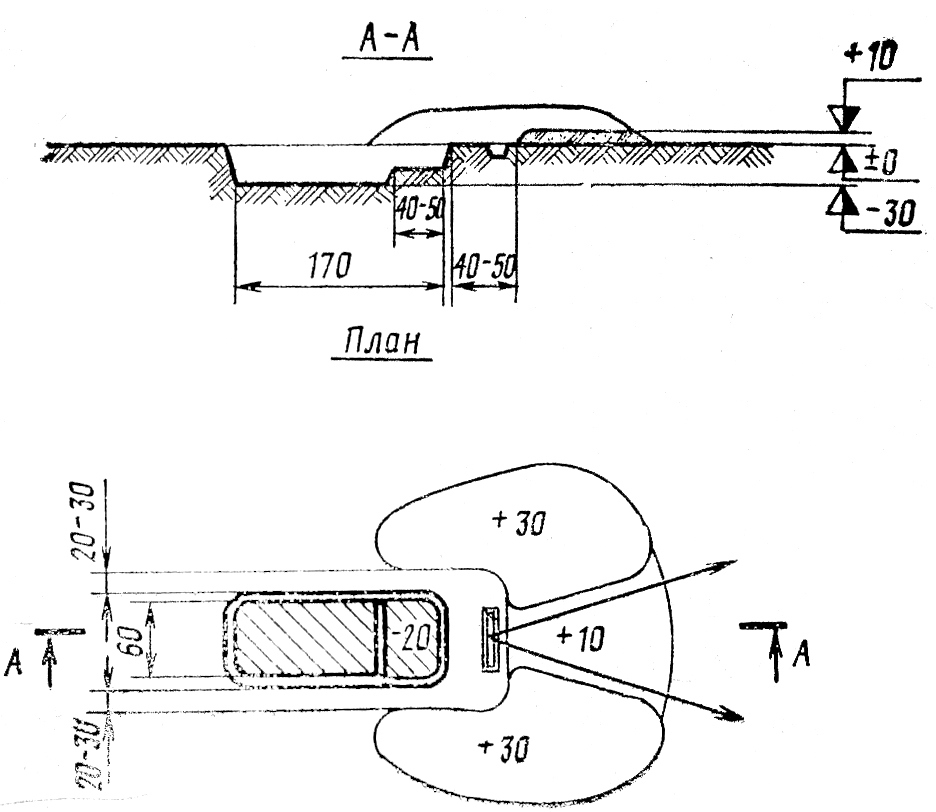

1. Окоп для стрільби лежачи із кулемета:

- окоп для стрільби лежачи із кулемета по будові аналогічний окопу для стрільби лежачи із автомата. Різниця в тому, що в направленні сектора обстрілу попереду обладнується кулеметний майданчик, з виємкою для кулемета розміром (10/10/50 см).

2. Окоп для стрільби з коліна із автомата:

Відритий грунт насипають спочатку попереду, потім по боках. Висота бруствера в секторі обстрілу не повинна перевищувати 20 см, а в інших частинах окопу не більше 60 см. Глибина окопу 60 см.

3. Окоп для стрільби стоячи із кулемета:

Відритий грунт насипають спочатку попереду, потім по боках і з тилу. Висота бруствера в секторі обстрілу не повинна перевищувати 20 см, а в інших частинах окопу не більше 60 см. Глибина окопу 1,1 см. В одному торці окопу влаштовують сходинку на глибину 80 см, шириною 30 см для ведення вогню в допоміжному, а в іншому - ніша для боєприпасів розміром (20/40/40). (Керівництво, стр.16-17, мал.6-8)

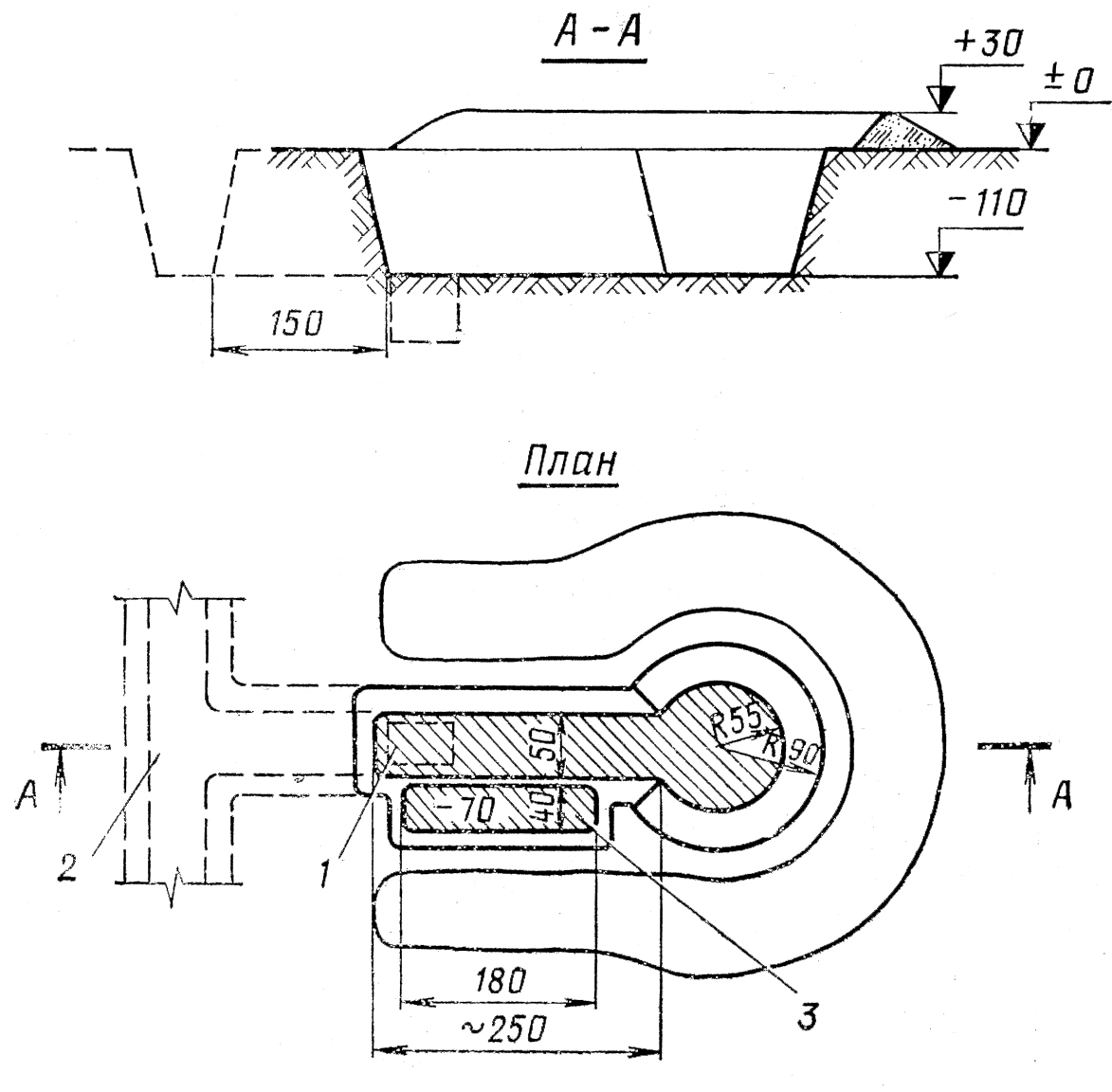

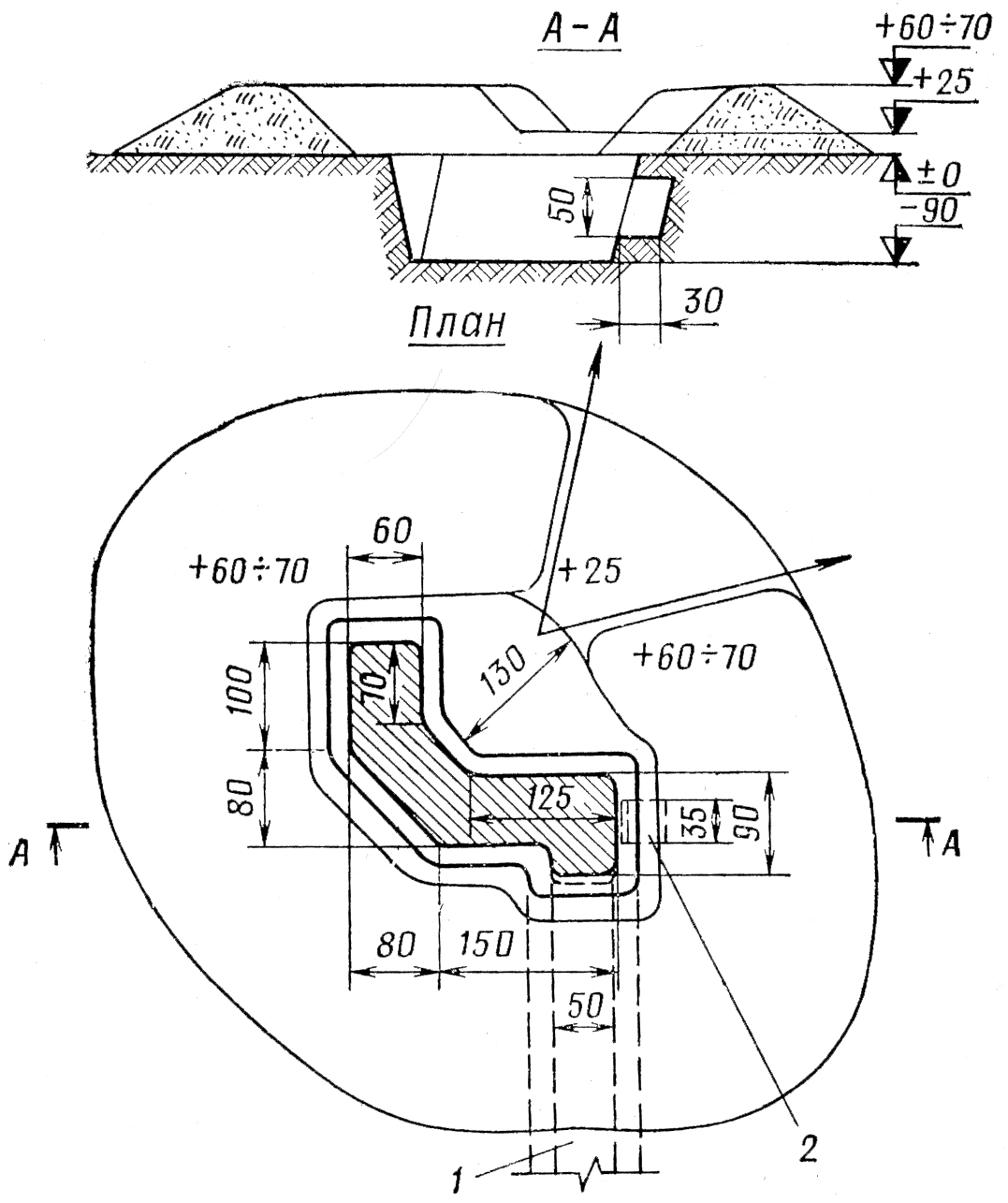

1 Окоп для стрільби із гранатомету АГС- 17

Включає площадку для гранатомета, ривчак глибиною 90 см для обслуги, нішу для боєприпасів і бруствер. Він забезпечує ведення вогню в секторі 60.

2) Окоп для стрілка зенітника складається із майданчика для стрілка, ніши для ящика з виробами і брустверу.

1.V грунту-3,6м³;

2. Час на улаштування - 6 люд/год. піхотною лопатою;

4 люд/год. саперною лопатою.

3) Окоп для стрільби з ручного протитанкового гранатомету.

1.V грунту- 1,5м³;

2. Час на улаштування - 2,5люд/.год. піхотною лопатою;

1,5 люд/год. саперною лопатою.

3. Круглого лісу необхідно 0,03 м.

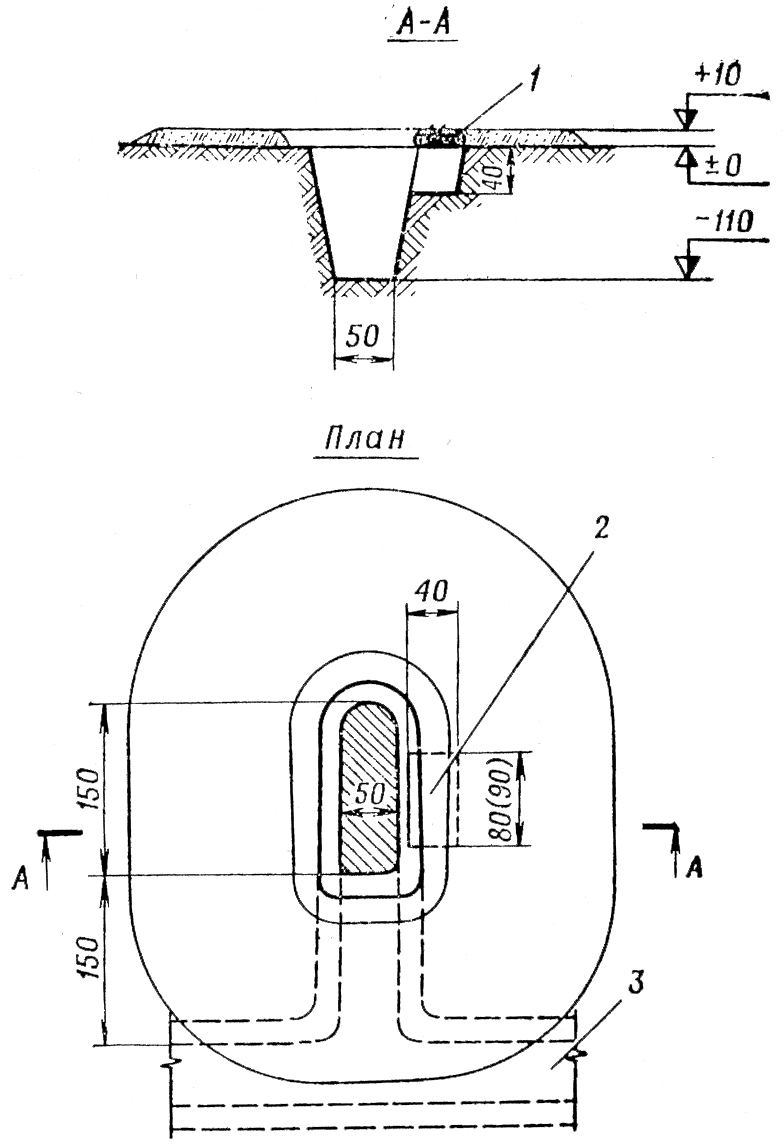

Окоп для стрільби із ручного протитанкового гранатомета і реактивного піхотного вогнемету включає ривчак глибиною 1,1м, нішу для боєприпасів і бруствер. Він забезпечує ведення вогню із гранатомету в секторі 180.
