5.Вольт-амперная характеристика р-п-перехода
Аналитически ток
через р-п-переход при подключении
внешнего напряжения
(минус
на п-область,
плюс – на р-область)
в прямом направлении определяется
выражением:
где
- диффузионный ток через р-п-переход
при нулевом внешнем напряжении,
обусловленный диффузией электронов из
п-области в р-область и диффузией дырок
из р-области в п-область, при этом
где
- тепловой ток через р-п-переход,
обусловленный переходом электронов из
п-области в р-область и дырок из р-области
в п-область;
- начальный ток;
- ширины запрещенной зоны в полупроводнике;
- температурный
потенциал;
- заряд электрона;
- постоянная
Больцмана;
- абсолютная
температура.
При
обратном подключении внешнего напряжения
имеем:
Из этих выражений видна значительная зависимость тока через р-п-переход от температуры.

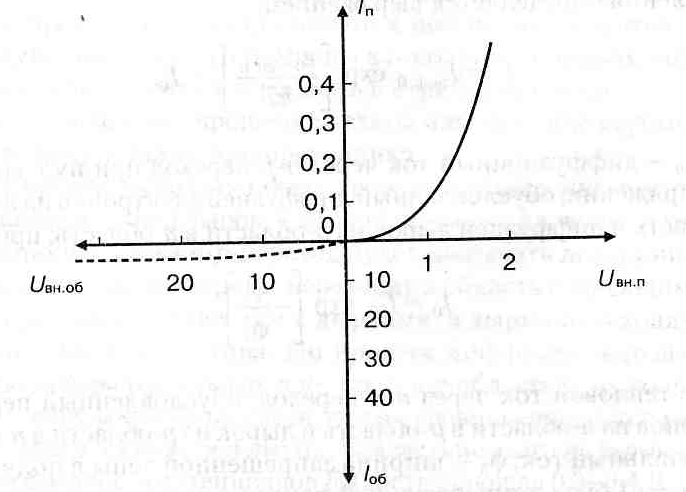

Примерный вид вольт-амперной характеристики р-п-перехода приведен на рисунке.
Тема 3. Полупроводниковые диоды
Полупроводниковый диод – это двухэлектродный полупроводниковый прибор с выпрямляющим электрическим переходом. В качестве выпрямляющего электрического перехода применяют р-п-переход, гетеропереход или выпрямляющий контакт металла с полупроводником.
1. Устройство полупроводниковых диодов
Подавляющее большинство полупроводниковых диодов представляет собой структуру, состоящую из областей п-типа и р-типа, имеющих различную концентрацию примеси и разделенных электронно-дырочным переходом. Область с высокой концентрацией примеси (порядка 1018 см-3) называют эмиттером, область с низкой концентрацией примеси (порядка 1014-1016 см-3) называют базой.
Существуют различные методы создания электронно-дырочных структур:

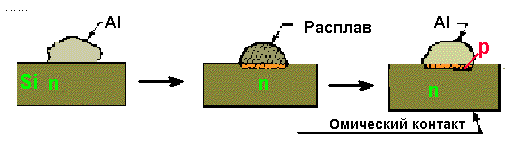

Метод вплавления. При изготовлении р-п-структуры методом вплавления в кристалл германия со слабо выраженной электронной электропроводностью вплавляют таблетку индия, галлия или бора. В процессе термической обработки таблетка и прилегающий к ней слой германия расплавляются, и германий растворяется в расплавленной примеси. После остывания на поверхности кристалла образуется тонкий слой германия с резко выраженной дырочной проводимостью. Электронно-дырочный переход в этом случае получается резким.
Диффузионный метод. При изготовлении диода диффузионным методом на поверхности кремниевой пластины со слабо выраженной электронной электропроводностью методом вакуумного напыления создают слой алюминия. В процессе термической обработки атомы алюминия диффундируют вглубь кристалла, в результате чего образуется слой с дырочной проводимостью. Особенностью диодов, полученных этим способом, является то, что концентрация введенной примеси уменьшается с глубиной, поэтому р-п-переход получается плавным.
Метод эпитаксиального наращивания. При изготовлении диодов методом эпитаксиального наращивания на кремниевую пластину с определенным типом электропроводности осаждают атомы кремния из паров хлорида кремния, содержащего донорную или акцепторную примесь. Осаждающиеся атомы повторяют кристаллическую структуру кремниевой пластины, в результате чего образуется монокристалл, одна часть которого имеет электронную проводимость, другая — дырочную.
Точечный метод. Существуют также точечные диоды, у которых в хорошо отшлифованную пластину германия или кремния с электронной электропроводностью упирается металлическая игла. В процессе производства контакт иглы с полупроводником подвергают электрической формовке, которая заключается в пропускании через контакт мощных импульсов тока. При этом происходит местный разогрев контакта, и кончик иглы сплавляется с полупроводником, что обеспечивает стабильность и механическую прочность контакта. Кроме того, в процессе формовки часть материала иглы диффундирует в полупроводник, образуя под точечным контактом полусферическую область с дырочной электропроводностью.
Независимо
от способа изготовления полупроводникового
диода концентрация примеси
в базе всегда меньше, чем в эмиттере,
поэтому электронно-дырочный переход
оказывается сдвинутыми в область базы,
то есть является несимметричным.
Вследствие низкой концентрации примеси
база обладает значительным сопротивлением
.
Ширина
базы
во
многих случаях оказывается меньше
диффузионной
длины дырок
.

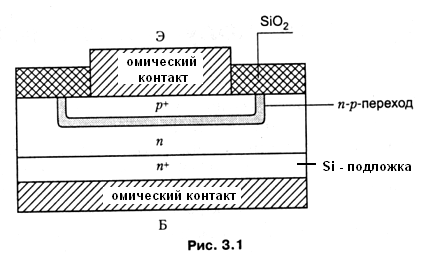

На рис. 3.1 показана р-п-структура, изготовленная по комбинированной технологии, широко используемой при производстве интегральных схем.
На
кремниевой подложке
п+-типа
выращивают эпитаксиальный слой п-типа.
Затем поверхность выращенного
слоя окисляют, в результате чего
образуется слой
толщиной около
1 мкм, в котором создают окна и через них
методом диффузии вводят акцепторную
примесь, изменяющую тип электропроводности
выращенного кристалла. В результате
образуется р+-слой
с высокой концентрацией примеси,
отделенный от
п-области
электронно-дырочным переходом. Затем
осуществляют омические контакты
с п+-
и
р+-областями
путем напыления алюминия. В процессе
изготовления
на кремниевой пластине создается большое
количество одинаковых р-п-структур.
Такую пластину разделяют на отдельные
кристаллики, каждый из которых монтируют
в герметичном металлическом, пластмассовом
или стеклянном корпусе,
защищающем кристалл от воздействия
окружающей среды, а базу и эмиттер через
омические контакты соединяют с внешними
выводами.
