1.3. Синхронные триггеры
Синхронный RS-триггер
УГО синхронного RS-триггера, его схема и диаграмма работы представлены на рисунке 1.10.
|
|
|
а) – УГО |
б) – схема |
в) – диаграмма работы |
Рисунок 1.10 – Синхронный RS-триггер |
Работу синхронного RS-триггера можно описать таблицей истинности, таблица 1.4.
Таблица 1.4 – Таблица истинности синхронного RS-триггера
St |
Rt |
Ct |
Qt |
Qt+1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
- |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
- |
D-триггер

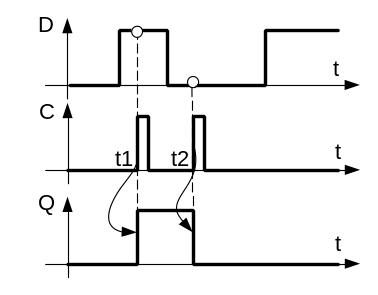

УГО D-триггера, его схема и диаграмма работы представлены на рисунке 1.11.
|
|
|
а) – УГО |
б) – схема |
в) – диаграмма работы |
Рисунок 1.11 – D-триггер |
D-триггер (триггер задержки) является самым распространенным триггером. Он имеет информационный вход D (вход данных) и тактовый вход C.
Триггер меняет свое состояние по положительному фронту сигнала С (по его переходу из нуля в единицу) в зависимости от состояния входа данных D.
Если на входе D присутствует высокий сигнал (1), то по положительному фронту сигнала С прямой выход триггера устанавливается в единицу (инверсный – в ноль).
Если же на входе D присутствует нулевой сигнал, то по фронту сигнала С прямой выход триггера устанавливается в ноль (инверсный – в единицу).
Работу D-триггера можно описать таблицей истинности, таблица 1.5.
Таблица 1.5 – Таблица истинности синхронного D-триггера
Ct |
Dt |
Qt |
Qt+1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
D-триггер с установочными входами
УГО D-триггера с установочными входами и диаграмма работы представлены на рисунке 1.12.
|
|
а) – УГО |
б) – диаграмма работы |
Рисунок 1.12 – D-триггер с установочными входами |
В момент t1 работа триггера определяется установочным сигналом на входе (логический «0») – триггер переключается в состояние «0».
В момент t2, сигналы на установочных входах неактивны, на входе D присутствует сигнал «1», на входе С – положительный фронт, триггер переключается из состояния «0» в состояние «1».
В момент t3 сигналы на установочных входах неактивны, на входе D присутствует сигнал «0», на входе С – положительный фронт, триггер переключается из состояния «1» в состояние «0».
В момент t4 работа триггера определяется установочным сигналом на входе , (логический «0») – триггер переключается в состояние «1».
Следует помнить, что согласно схемотехнической организации триггера с установочными входами при одновременном действии сигналов на один из установочных входов, информационный вход и вход синхронизации С, состояние триггера определяет установочный вход.
На установочные входы , активные сигналы ( = = 0) одновременно поданы быть не могут (согласно схеме - триггера это запрещенная комбинация).
