1. Анализ электрических цепей методом сигнальных графов

При исследовании разветвленных электрических цепей часто применяют сигнальные графы.

Сигнальный граф не «повторяет» структуру цепи, а представляет собой графическое изображение уравнений, связывающих между собой характеризующие цепь электрические величины (токи, напряжения, ЭДС), называемые «сигналами» (при этом лучше, чтобы любой двухполюсный элемент описывался только одним сигналом – током или напряжением).

Узлы графа соответствуют «сигналам», а ветви графа (соединяющие узлы линии со стрелками) - количественным соотношениям между сигналами в начале и в конце ветви, отображаемым коэффициентами передачи - множителями (сопротивление, проводимость или безразмерный множитель), на которые умножается сигнал (переменная), «действующий» по соединяющей и узлы ветви, «направленной» в сторону узла.

а

- 3 -

б

в

Рис.1

- 4 -

Если к узлу подходит несколько стрелок (ветвей), соответствующий узлу сигнал приравнивается к сумме произведений сигналов в начале ветвей на коэффициенты передачи этих ветвей.

Заданные (входные) сигналы (чаще всего – ЭДС и токи независимых источников, которым соответствуют свободные члены системы уравнений, описывающих электрическую цепь) изображаются т.н. «истокам» - узлами, не имеющим входящих ветвей.

Совокупность ветвей, проходящих через несколько узлов в направлении стрелок (при условии, что не один из узлов не проходится дважды) - это путь графа. Замкнутый путь - это контур, контур из одной ветви - петля.

Формирование сигнального графа на основе уравнений Кирхгофа – процедура достаточно трудоемкая ввиду большого количества входящих в эти уравнения величин (сигналов). Студентам предлагается прочитать о ней самостоятельно, например, в .

Удобнее составлять граф на основе узловых или контурных уравнений.

2.Формирование сигнального графа на основе уравнений метода узловых потенциалов

1. Для схемы с ( ) узлами принимают

2. Расставляют узлы графа, соответствующие источникам ЭДС и тока («истоки»), и узлы, соответствующие потенциалам узлов электрической цепи («выходные сигналы»).

3. Узлы графа, соответствующие потенциалам узлов цепи, соединенных общими ветвями, соединяют парой

- 5 -

разнонаправленных ветвей графа, передачи которых равны суммам проводимостей ветвей электрической цепи,

включенных между узлами, поделенным на «собственную проводимость» того узла, к которому направлена ветвь графа.

4. Независимые источники, действующие в ветвях цепи, подключенных к рассматриваемому узлу, учитываются ветвями графа, направленными к соответствующему узлу графа от истоков. Коэффициент передачи ветви графа, подходящей к узлу графа и соответствующей источнику ЭДС , направленному в цепи в сторону узла, равен Для ветви, соответствующей источнику тока направленному к узлу, коэффициент передачи равен Если источники направлены от узла, передача ветви берется с «минусом».

На рис.2 - пример построения сигнального графа.

а

- 6 -

б

Рис.2

На рис.3 приведен более сложный пример.

а

- 7 -

б

в

Рис.3

- 8 -

При переходе от схемы рис.3,а к схеме рис.3,б использован прием эквивалентного преобразования схем, называемый переносом источника ЭДС через узел, упрощающий исходную схему (в схеме рис.3,б на один узел меньше).

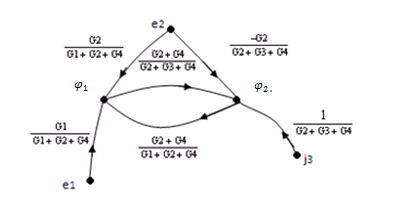

Проводимости на графе рис.3,в равны:
