3. Результат моделювання створенних віртуальних мереж робочих груп в локальній мережі
Згідно поставленого завдання (рис. 4) WS VLAN main, яким назначені наступні IP-адреси: 192.168.1.4 та 192.168.1.5, повинні обмінюватися між собою даними. Аналогічно, повинні обмінюватися даними WS VLAN second, яким назначені IP-адреси: 192.168.1.10 та 192.168.1.11. Обмін даними з WS, які належать різним VLAN та WS будь якої VLAN з будь-якими іншими "зовнішніми" WS ЛМ має бути заборонений.
Для перевірки виконання поставленого завдання відкриваємо вікно Desktop WS4 (ІР: 192.168.1.4), яка належить VLAN main. Тут вибираємо вкладку Command prompt. У командному рядку цього вікна за допомогою діагностичної утиліти ping тестуємо зв’язок наступними WS: (WS5 з ІР: 192.168.1.5, WS3 з ІР: 192.168.1.3, та WS11 з ІР: 192.168.1.11).
Результати перевірки виконання поставленого завдання наведено на рис. 10.
Отримані результати проведеного моделювання (рис. 10) свідчать про виконання поставленого завдання.

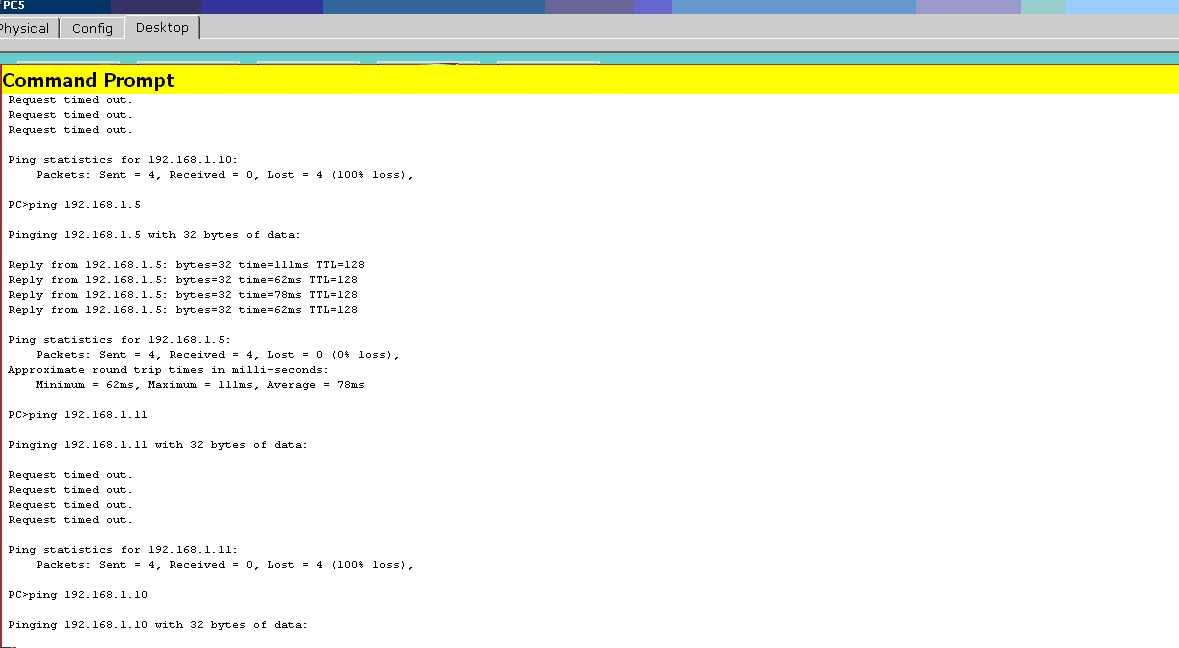

Рис. 10. Демонстрація результатів виконання поставленого завдання за допомогою утиліти ping
4. ЗМІСТ ЗВІТУ
Повний текст індивідуального завдання.
Комп’ютерна модель мережі, розробленої згідно вимог індивідуального завдання.
Результати лабораторного тестування зв’язку між вузлами розробленої мережі.
Результати тестування, які б підтверджували правильність виконання поставленого завдання.
Висновки.
5. Контрольні запитання
1. Які Ви знаєте способи утворення віртуальних мереж? Охарактеризуйте кожен.
2. Яка головна проблема виникає при створенні віртуальних мереж на основі декількох комутаторів, що підтримують техніку групування портів?
3. Яку проблему вирішує стандарт IEEE 802.1Q щодо організації віртуальних мереж?
4. Яке функціональне призначення тега віртуальної мережі?
5. Яку максимальну кількість віртуальних мереж надає можливість створити комутаторам тег?
Список літератури
Компьютерные сети. Принципы, технологии, протоколы / В.Г.Олифер, Н.А.Олифер.– СПб.: Издательство "Питер", 2002 - 672 с.
Компьютерные сети и сетевые технологии: Пер. с англ./ Марк Спортак, Френк Паппас и др. – К.: ООО "ТИД "ДС", 2002 - 736 с.
Компьютерные сети. 4-е узд. / Э. Таненбаум. – СПб,: Питер, 2003 - 992 с.: ил.
Розроблення локальної комп’ютерної мережі у середовищі Packet Tracer. Методичні вказівки до лабораторної роботи з дисципліни “Комп’ютерні мережі” для студентів базових напрямів “Інформаційна безпека” / Укл.: Березюк Б.М., І.Я.Тишик, –Львів: НУЛП, 2009-19с.
Топології комп’ютерних мереж. Базові технології локальних мереж: Інструкція до лабораторної роботи № 1 із курсу ”Комп’ютерні мережі” для студентів базового напряму 6.1601 "Інформаційна безпека" / Укл. А.З. Піскозуб, Б.М. Березюк, І.Я. Тишик – Львiв: НУЛП, 2007. - 13 с.
