Выравнивание обратного напряжения

Обратное сопротивление диода около 200 кОм. Все диоды имеют разные сопротивления.

Падение напряжения на каждом диоде разное

RС цепи ограничивают импульсные перенапряжения.

Когда диод открыт, падение около 1 В.

Сейчас диоды с лучшими параметрами. С течением времени (старение) у диодов идёт разрушение корпуса (при постоянных нагревах, охлаждениях).

Самый худший режим для выпрямителя – замыкание на шинах

выпрямителя (ведёт к оплавлению частей). При очень большом токе перемычка перегорает, увеличивается число пульсаций.

2 режима:

• Обрыв фазы

• К.з фазы выпрямителя

При перегорании одного диода ток течёт по пути наименьшего сопротивления, половина диодов не работают, сгорает весь выпрямитель. Для защиты устанавливают реакторы (но они помогают только при коммутации). Можно менять токи в ветвях с помощью изменения угла включения.

Для того, чтобы токи в ветвях были одинаковыми – необходимо установить вентили с одинаковыми характеристиками (практически это сделать можно только путем подбора вентилей).

Если изменится ток в каждой ветви, то с помощью угла управления можно получить равномерную нагрузку (со средним значением тока в каждой ветви).

Любой тяговый агрегат имеет внутр. сопротивление. Падение напряжения будет зависеть от величины тока. Во внутреннее сопротивление входит не только сопротивление трансформаторов, выпрямителя, но и всех эл. аппаратов, участвующих в передаче эл. энергии до тяговой подстанции.

Е сли напряжение на шинах подстанции А будет больше, то загрузка будет неравномерная, начнет протекать уравнительный ток.

Чтобы уменьшить уравнительные токи необходимо поддерживать напряжения на шинах подстанций на одном уровне.

необходимо подать =I номинального

значения от источника питания

Получить ток необходимой величины затруднительно – приборы маломощны.

Используется в маломощных устройствах.

Ставят , чтобы не довести до к.з (ограничивают ток)

R1,R2 необходимы, чтобы обеспечить смещение транзистора

Однокаскадный усилитель постоянного напряжения

Нет одинаковых транзисторов, а нам необходим постоянный коэффициент усиления.

- существуют ёмкостные связи

Б ольшой коэффициент усиления до 1000.ОС и по напряжению и по току.

У транзисторов есть входное сопротивление и 2 источника сигнала.

Входное сопротивление нужно увеличить, будет зависеть от резистора:

Входное сопротивление этой схемы обязательно будет зависеть

от резистора R_{0i .}Усиления по напряжению не будет, но будет усиление по току.

Источником сигнала является шунт

U_ш=75 mV

Для транзистора необходим хотя бы 1В для того, чтобы он открылся. Напряжение на шунте изменяется косвенным методом с помощью милливольтметра. При измерении напряжения с источника с низким сопротивлении используют усилители с ОС по напряжению. При измерении напряжения системы с высоким сопротивлении используют связь по току.

Напряжение стабилизируется стабилитроном

Rk- резистор внутреннего сопротивления источника.

Н апряжение на выходе будет такое как на стабилитроне.

При изменении Rн- не изменяется выходное напряжение

Если необходимо плавно регулировать уровень напряжения, то параллельно стабилитрону следует установить резистор с переменным сопротивлением (ток протекает по двум ветвям – это ухудшает характеристики потому, что ток резистор шунтирует стабилитрон).Можно сделать так:

Меняется ток управления, меняется состояние транзистора. Приращение тока базы – не стабилизируется, ухудшаются параметры. При падении напряжения на 0,5 В транзистор уже не работает. Для того чтобы улучшить характеристики устройства необходимо стабилизировать коэффициент ОС. В настоящее время выполняется в интегрированном исполнении. Устройство обеспечивает стабилизацию уровня напряжения, но оно не регулируется (но можно включить диод). Диоды повышают выходное напряжение и обеспечивают нестабильность выходного напряжения.

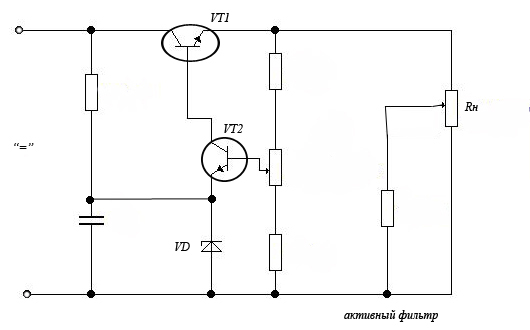

Необходимо ввести обратную связь (напряжение с выходом подаётся на вход).

Для того чтобы регулировать U на выходе ставится резистор. КПД низкое. Если надо использовать VT1 большой мощности, то регулировка будет затруднена, потому что будут протекать большие токи.

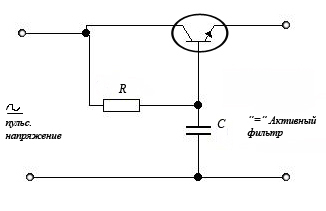

-Транзистор откроется, если ток базы будет способен открыть транзистор. Если поставить R2, то можно менять режимы от режима диода в режим ключа. Изменим R1-изменим величину тока.

Э тот вид преобразования напряжения имеет преимущества и недостатки: выходное напряжение минимальным.

Интегрирующие цепи

Преобразователи напряжения (постоянного тока) делают импульсными.
