Преобразовательная техника в устройствах Электроснабжения Конспект не отредактирован !!!
(Возможны неточности и ошибки)
Преобразователи энергии:
Преобразование переменного напряжения в переменное (трансформатор)
Преобразование переменного напряжения в постоянное (управляемый выпрямитель, неуправляемый выпрямитель)
Преобразование постоянного напряжения в переменное (инверторы: автономные и ведомые)
Преобразование постоянного напряжения одного уровня в постоянное напряжение другого уровня
Преобразователи параметрические
Импульсные преобразователи (с широтно-импульсным преобразованием, с частотно-импульсными преобразованием)
Преобразователи переменного напряжения одной частоты в напряжение другой частоты.
Нулевая трёхфазная схема
Все вентили объединены в одну точку.
Чем меньше уровень пульсации, тем выше качество электроэнергии. Пульсации тока увеличивают потери энергии в электрических аппаратах, имеющих ферромагнитные сердечники.
Сейчас используют кремниевые выпрямители.

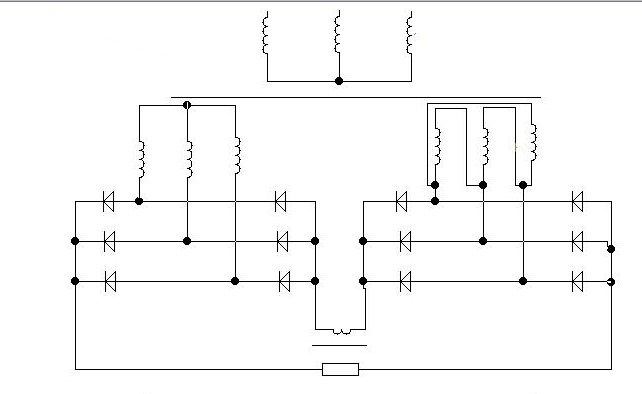

Мостовая схема выпрямления
В первом и втором случае – выпрямители неуправляемые.
Любой полупроводниковый прибор, который включен в схему выпрямителя, искажает форму тока (потому, что элемент нелинейный).
Управляемые выпрямители
Схема с „вольто-добавочной” обмоткой

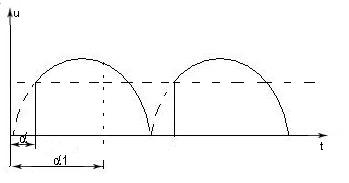

Чем угол
меньше, тем больше уровень действующего
напряжения.
Включение реактора уменьшает пульсацию тока. Реактор способствует уменьшению электромагнитного излучения. В управляемых выпрямителях возможно использование однооперационных тиристоров: можно открыть, но нельзя закрыть. Закрываются эти тиристоры при уменьшении тока до значения, меньшего, чем ток удержания.

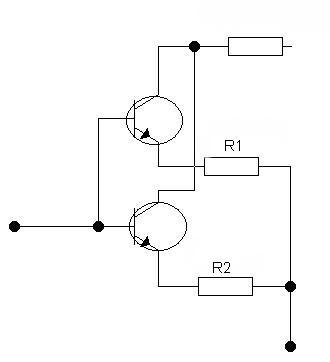

R1, R2-выравнивающие резисторы для того, чтобы распределять нагрузку между транзисторами равномерно
Класс полупроводников:
1-100 В,
20-2 кВ
Секторное регулирование
(Напряжение к нагрузке подключают порциями, что приводит к изменению величины U)
При маленьких индуктивностях возможно работать без диодов.
Из-за провалов - будут пульсации напряжения и тока.
Этот метод можно использовать и в 3-фазных сетях. Слаботочные тиристоры закрываются при 1 мА.

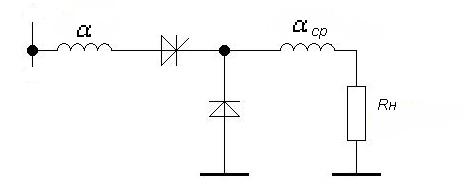

При фазоимпульсном управлении энергия накапливается в дросселе. При уменьшении энергии появляется противно э.д.с.
Если нагрузкой служит двигатель, то эта нагрузка сама имеет индуктивность. Схема поясняет принцип регулирования.
Аварийные режимы работы выпрямителя
Наиболее вероятным, является режим перекрытия фазы выпрямителя (коммутационные перенапряжения, атмосферные), когда наводится э.д.с. в линии. При коммутации эл. цепи, из-за наличия реактора на Т.П., возникает перенапряжение, вследствие запасенной энергии в реакторе, потому необходимо устанавливать тиристорные разрядные устройства. Через тиристоры отводится волна перенапряжения в землю.
При появлении высокого потенциала тиристор открывается. ОПН применяются при коммутационных перенапряжениях.
Полупроводниковые приборы иногда выходят из строя из-за длительного перегрева кристалла.
