10. Графическое обозначение материалов
ГОСТ 2.306 – 68* устанавливает графическое обозначение материалов в сечениях (табл. 2), на видах и фасадах (табл. 3), а также правила применения этих обозначений на чертежах.
Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контору или пятнами внутри контура.
Таблица 2

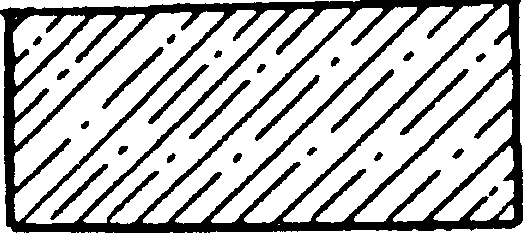

Условное обозначение материалов в сечениях
Материалы |
Обозначение |
|
Металлы и твердые сплавы |
|
|
Неметаллические металлы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже |
|
|
Древесина |
|
|
|
||
|
||
Камень естественный |
|
|
Керамика и силикатные материалы для кладки |
|
|
Бетон |
|
|
Железобетон |
|
|
Железобетон предварительно напряженный |
|
|
Стеклоблоки |
|
|
Стекло и другие светопрозрачные материалы |
|
|
Жидкости |
|
|
Грунт естественный |
|
|
Насыпной и обсыпной материал, штукатурка, асбестоцемент, гипс и т.д. |
|
|
Гидроизоляционный материал |
|
|
Звуко- и виброизоляционный материал |
|
|
Теплоизоляционный материал |
|
Таблица 3

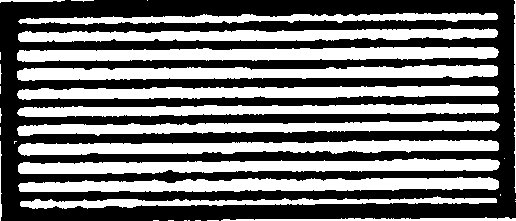

Условное обозначение материалов на видах и фасадах
Материал |
Обозначение |
Металлы |
|
Сталь рифленная |
|

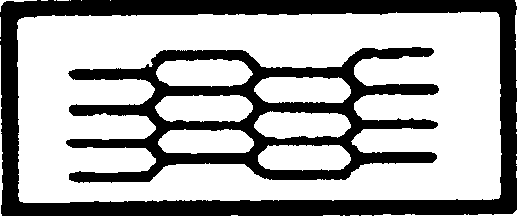

Сталь просечная |
|
Кладка из кирпича и специального клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п. |
|
Стекло |
|
В строительных чертежах допускается:
- не обозначать материалы, например, при их единообразии, или показывать их частично, если необходимо выделить на чертеже отдельные элементы, изготавливаемые из разных материалов;
- применять дополнительные обозначения, не предусмотренные в настоящем стандарте, поясняя их надписью на поле чертежа;
Штриховки на чертежах выполняют в виде параллельных прямых, проводимых под углом 45º к осевой линии или к линии рамки чертежа. Если линии штриховки совпадают по направлению с линиями контура или осевыми, то линии штриховки можно проводить под углом 30º или 60º. Расстояние между линиями штриховки должно составлять 1…10 мм с учетом площади штриховки и необходимости разнообразить штриховку смежных площадей. Линии штриховки могут иметь наклон вправо или влево, но в одну сторону на всех разрезах и сечениях, относящихся к одной детали на данном чертеже. Для смежных деталей используют «встречную» штриховку. Обозначение материалов (кроме прямых линий), а также обозначение засыпки выполняют от руки.
Расстояние между линиями штриховки для обозначения кладки из кирпича, керамики, естественных и искусственных камней и т.п., в пределах одного чертежа, всегда должно быть больше расстояния между линиями штриховки для обозначения металла.
