2. Технические данные эпу

При одновременном появлении напряжения в обоих фидерах к нагрузке подключается Ф1. Отключение (авария) источников переменного тока регистрируется счетчиками. Номинальные напряжения в цепях соответствующих нагрузок указаны на структурной схеме (см. рис. 1). Технические параметры ЭПУ представлены в табл. 2.

Таблица 2 – Технические параметры ЭПУ поста ЭЦ

Характеристика	Значение
напряжения отключения и включения источников переменного тока Ф1 и Ф2, В	183 ± 4, 198 ± 4
время задержки переключения нагрузки к Ф1 при восстановлении в нем напряжения, мин.	1-2
напряжение отключения батареи при длительности снижения 7-10 с, В	21,6
напряжение включения батареи, В	24
напряжение переключения токов импульсного подзаряда, В	27,0
напряжение включения/выключения форсированного заряда бaтаpeи, В	31
напряжение питания светофоров, В: дневной режим  (Д); ночной режим (Н); режим двойного снижения напряжения (ДСН)	220 180 110
напряжение питания ламп пульта и табло, В: дневной режим (ДНТ); ночной режим (ВНТ)	23,6 19,2
минимальное сопротивление изоляции контролируемых цепей относительно "земли", кОм/В	1

3. Испытания

Схема испытаний ЭПУ поста ЭЦ представлена на рис. 3. В лабораторной установке к ЭПУ подключено однофазное напряжение 220 В. В качестве двух независимых источников используются две фазы Ф1 и Ф2 3-х фазного напряжения. Напряжение переменного тока однофазной сети через автоматические выключатели 3Ф, Ф1 и Ф2 щита питания ЩП подается на вход фидера 1 (1Ф) и фидера 2 (2Ф) панели ПВ1-ЭЦ. В цепь фидера 1 включен автотрансформатор типа ЛАТР.

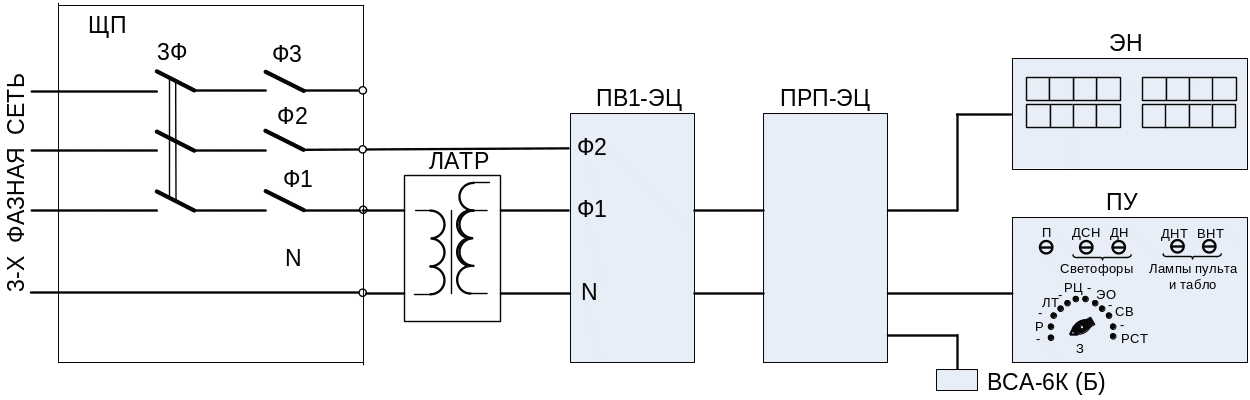

Рис. 3 Схема испытаний ЭПУ поста ЭЦ

К панелям подключены эквиваленты реальных нагрузок (ЭН) R1-R9, параллельно которым включены сигнальные лампы Л1-Л9.

Вместо аккумуляторной батареи Б к панели ПРП-ЭЦ подключен выпрямитель ВСА-6К.

На пульте управления (ПУ) установлены:

- переключатель З, предназначенный для проверки работы сигнализаторов заземлений путем подключения потенциала "земли" к соответствующим цепям через резисторы R1 = 180 кОм и R2 = 18 кОм;

- кнопки для изменения напряжения на лампах пульта и табло: ДНТ – дневной режим, ВНТ – вспомогательный ночной режим;

- кнопки для переключения режимов работы светофоров: ДН (день-ночь) или ДСН (двойное снижение напряжения).

- кнопка П – для проверки цепи сигнализации перегорания предохранителей.

Перед выполнением испытаний:

- ознакомиться с расположением органов управления, контроля и измерения на панелях, пульте управления ПУ и эквиваленте нагрузок ЭН;

- все автоматические выключатели на щите питания ЩП и тумблеры на панелях установить в нижнее (выключенное) положение; ручку ЛАТРа повернуть по часовой стрелке до упора, подготовив установку напряжения на входе фидера 1, близкого к номинальному значению;

- переключатель З на панели управления (ПУ) должен стоять в крайнем положении против часовой стрелки.

- отчитаться в знании принципа работы ЭПУ и порядке проведения испытаний;

- в присутствии преподавателя ознакомиться с расположением устройств внутри панелей;

- получить разрешение на подключение питания и проведение испытаний;

- при проведении испытаний следует руководствоваться мнемосхемой рис. 2, условными обозначениями и назначением элементов, указанными в табл. 1.

Результаты всех испытаний необходимо регистрировать в протоколе измерений и оценить их соответствие техническим данным.

Испытания следует осуществлять в следующей последовательности:

1. Проверить правильность ручного и автоматического переключения фидера 2 и фидера 1 путем поочередного включения и выключения автоматических выключателей на щите ЩП и тумблеров на панели ПВ1-ЭЦ.

Результаты работы сигнализации и показания счетчиков Сч1 и Сч2 заносят в табл. 3. Составление и заполнение табл. 3 (за исключением показаний счетчиков) следует выполнить в процессе подготовки и поместить в отчете.

Одновременно проверяют невозможность подключения к нагрузке двух фидеров (п.3), время замедления подключения нагрузки к фидеру 1 (п.7), а также преимущество питания от фидера 1 (п. 8 и 9).

2. Измерить с помощью вольтметра PV и переключателя ВV напряжения фидеров, результаты занести в табл. 4.

Таблица 4 – Напряжения фидеров

U1Ф, В			U2Ф, В
Ф1	Ф2	Ф3	Ф1	Ф2	Ф3
….	….	….	….	….	….

3. Измерять с помощью амперметров PA1 и РА2 и переключателей BA1 и ВА2 токи в фазах фидеров, результаты занести в табл. 5.

Таблица 5 – Токи в фазах фидеров

I 1Ф, А			I2Ф, А
Ф1	Ф2	Ф3	Ф1	Ф2	Ф3
….	….	….	….	….	….

4. Проверить действие полупроводникового реле напряжения типа РНП при изменении напряжения сети. Для этого тумблер 2ФВ перевести в нижнее положение, исключив этим действие блока выдержки времени CB1. Изменяя с помощью ЛАТРа

Таблица 3. Проверка ручного и автоматического переключения фидеров и нагрузок

№ п/п

Характеристика этапов испытаний

ЩП

ПВ1-ЭЦК

Автоматические выключатели

Тумблеры

Фидер 1

Фидер 2

Сигн.лампы

Сч.1

Сигн.лампы

Сч.2

3Ф

Ф1

Ф2

1ФВ

2ФВ

1ФЛ (З)

1ВФЛ (Б)

2ФЛ (З)

2ВФЛ (Б)

1.

Проверка сигнализации наличия напряжения в Ф1 и Ф2

Вкл.

Вкл.

Вкл.

Выкл.

Выкл.

+

–

…33

…..

2.

Проверка сигнализации подключения нагрузки к Ф1

–׀׀–

–׀׀–

–׀׀–

Вкл.

–׀׀–

–׀׀–

+

–׀׀–

3.

Проверка невозможности подключения нагрузки. к двум источникам

–׀׀–

–׀׀–

–׀׀–

–׀׀–

Вкл.

4.

Проверка быстрого ручного переключения нагрузки от Ф1 к Ф2

–׀׀–

–׀׀–

–׀׀–

Выкл.

–׀׀–

5.

Проверка быстрого переключения нагрузки к основному источнику Ф1

–׀׀–

–׀׀–

–׀׀–

Вкл.

–׀׀–

6.

Имитация аварии в Ф1 и быстрого подключения Ф2

–׀׀–

Выкл.

–׀׀–

–׀׀–

–׀׀–

7.

Восстановление напряжения в Ф1 и подключение к нему нагрузки с замедлением

–׀׀–

Вкл.

–׀׀–

–׀׀–

–׀׀–

8.

Проверка приоритета подключения нагрузки к Ф1 при одновременном восстановлении напряжения в Ф1 и Ф2

Выкл.

–׀׀–

–׀׀–

–׀׀–

–׀׀–

……

9.

Вкл.

–׀׀–

–׀׀–

–׀׀–

–׀׀–

Примечания:

Для обеспечения наглядности результатов испытаний следует использовать знак подобия (–׀׀–).

При регистрации показаний счетчиков можно фиксировать только 2 последние цифры.

С целью обеспечения уверенности приоритета фидера Ф1, испытание 8 и 9 повторить 2-3 раза.

напряжение, подаваемое на вход фидера 1, определить напряжения отключения и подключения источника переменного тока, результаты занести в табл. 6.

Таблица 6 – Напряжения отключения и включения Ф1

Напряжение отключения, В	Норма (технические данные)
	Измеренное значение	….
Напряжение включения, В	Норма (технические данные)
	Измеренное значение	….

5. Определить минимально допустимые сопротивления изоляции цепей нагрузок (R_и,з) контролируемых сигнализаторами заземления, на основании номинального напряжения цепи U_nom и технических параметров ЭПУ (табл. 2). Результаты занести в табл. 7.

Таблица 7 – Проверка работы сигнализаторов заземления

№ п/п	Наименование нагрузки	Полож. перекл. ВС3	Номинальные значения		Рабочий режим		Измерения с повреждением
			Uном, В	Rиз min, кОм	Iут, мА	Rиз, кОм	Iут, мА	Rиз, кОм
1.	Реле поста ЭЦ	Р	=24	≥24	<0,05	>1700
2.	Лампы табло	ЛТ	~24
3.	Рельсовые цепи	РЦ	~220
4.	Обогрев электроприводов	ЭО	~220
5.	Светофоры	СВ	~220
6.	Раб. цепи стрелок	РСТ	=220

6. Измерить с помощью миллиамперметра РтА, переключателя ВС₃ и кнопки К_н токи утечки контролируемых цепей нагрузок. По таблице 8 (или табл., расположенной на лицевой стороне панели) определить сопротивление изоляции в рабочем режиме. Результаты занести в табл. 7. При большом сопротивлении изоляции стрелка РтА практически не отклоняется, поэтому ток утечки указать меньше минимальной цены деления шкалы прибора (I_mА < 0,05; 0,1).

7. Проверить работу одного из сигнализаторов заземления СЗ (по указанию преподавателя) путем соединения с "землей" контролируемой цепи (см. рис. 3) с помощью переключателя З на пульте управления ПУ, результаты занести в табл. 8.

1) На ПУ (см. рис. 3) переключатель З поставить в положение соответствующее заданному сигнализатору заземления. При этом к контролируемой цепи питания подключается сопротивление R1 (или R2) имитируя уменьшение сопротивления изоляции кабеля.

Таблица 8 – Сопротивление изоляции

I, мА	Rиз, кОм
	=220	=24	~220	~24
0,1	850	1700	1400	740
0,2	333	780	600	310
0,3	130	460	320	168
0,4	46	310	200	97
0,5		220	110	55
0,6		160	60	26
0,7		115	15	6
0,8		86
0,9		62
1,0		43
1,1		27
1,2		13

2 ) На передней панели ПВ1-ЭЦ должна загореться красная лампа со знаком сигнализирующая о срабатывании одного из сигнализаторов заземления.

3 ) Следует открыть дверь панели ПВ1-ЭЦ и по горящему светодиоду (красного цвета) определить тип контролирующего сигнализатора.

4) Измерить (согласно п. 6) ток утечки контролируемой цепи питания.

5) На основании тока утечки и номинального напряжения по табл. 8 (или на лицевой стороне панели ПВ1-ЭЦ) определить сопротивление изоляции контролируемой цепи и записать его в табл. 7.

6) Оценить работу сигнализатора, сравнив полученное сопротивление изоляции цепи с нормой (минимальным R_{из min} и рабочим R_из).

7) На ПУ переключатель З перевести в исходное (нулевое) положение.

8) Нажать кнопку на СЗ. Светодиод на СЗ и красная сигнальная лампа на передней панели ПВ1-ЭЦ должны погаснуть.

9) Оценить работу сигнализатора по результатам испытания и норме минимального сопротивления изоляции.

Результаты измерений, полученные при выполнении пунктов 1-6 помещаются в отчет. В конце каждого испытания следует делать выводы.

В выводах необходимо отразить соответствие измеренных величин техническим данным ЭПУ, а также выяснить и указать причины возможных неисправностей.

ЛИТЕРАТУРА

1. 1. Вл.В. Сапожников, Н.П. Ковалев, В.А. Кононов, А.М. Костроминов, Б.С. Сергеев Электропитание устройств железнодорожной автоматики, телемеханики и связи. – М.: 2005. – 450 с.
