З адание на курсовой проект

Вариант №11

Намагничивающая Сила 1100 А

Начальный зазор 3.5 мм

Размеры магнитопровода a 15 мм

с 23 мм

l 52 мм

d 22 мм

В курсовой работе по заданным размерам магнитной цепи и величине магнитодвижущей силы необходимо рассчитать основные электромагнитные и электромеханические характеристики на постоянном токе. В курсовой работе необходимо выполнить следующее:

1. Рассчитать магнитные проводимости воздушных зазоров МС для

начального, промежуточного и конечного (0,1 мм) положений якоря; для

начального положения двумя методами (простых фигур и расчетных полюсов). Для

воздушных зазоров по путям потоков рассеяния рассчитывается удельная

проводимость. Величина технологического зазора Δ = 0,1 мм.

2. Выбрать материал магнитопровода (с обоснованием).

3. Составить схемы замещения магнитной цепи (с учетом сопротивления

стали и без учета).

4. Определить расчетные коэффициенты выпучивания, рассеяния и

производные проводимости рабочих зазоров.

5. Рассчитать магнитную цепь магнитной системы при начальном положении

якоря двумя методами: методом частичных коэффициентов рассеяния и методом

участков.

6. Рассчитать магнитную цепь на ЦВМ с использованием студенческого

математического обеспечения (для трех положений).

7. Рассчитать тяговую характеристику электромагнита с использованием

энергетической формулы и формулы Максвелла.

8. Рассчитать обмоточные данные катушки.

содержание

1.Расчет магнитных проводимостей

2.Расчет проводимости воздушного зазора методом расчетных полюсов

3. Расчет магнитной системы методом участков

4. Расчет МС методом участков с использованием программного обеспечения

1. Расчет магнитных проводимостей воздушных зазоров

магнитной системы

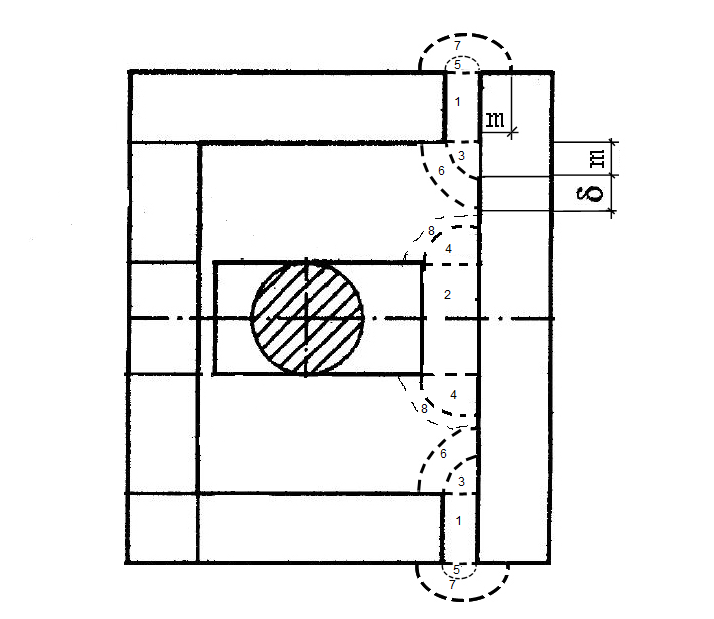

1. Метод вероятных путей потока

1. Расчет проводимостей воздушных зазоров для начального положения δ = 3.5 мм

m=0.5δ=1.75 мм

Фигура 1. Кольцо:

Фигура 2. Цилиндр :

Фигура 3. Четверть цилиндра:

Фигура 4. Цилиндр :

Фигура 5. Полуцилиндр:

Фигура 6. Четверть полого цилиндра

Фигура 7. Половина полого цилиндра:

Фигура 8. Четверть полого цилиндра:

Полная проводимость воздушного зазора №1

Проводимость рабочей части

Коэффициент выпучивания поля в зазоре

Полная проводимость воздушного зазора №2

Проводимость рабочей части

Коэффициент выпучивания поля в зазоре

2. Расчет проводимостей для промежуточного значения зазора

(расчет производится аналогично первому случаю)

m=0.5δ=0.8 мм

Полная проводимость воздушного зазора №1

Проводимость рабочей части

Коэффициент выпучивания поля в зазоре

Полная проводимость воздушного зазора №2

Проводимость рабочей части

Коэффициент выпучивания поля в зазоре

3. Расчет проводимостей для конечного значения зазора

(расчет производится аналогично первому случаю)

m=0.5δ=0.05 мм

Полная проводимость воздушного зазора №1

Проводимость рабочей части

Коэффициент выпучивания поля в зазоре

Полная проводимость воздушного зазора №2

Проводимость рабочей части

Коэффициент выпучивания поля в зазоре

Расчет проводимостей для технологического зазора

4. Расчет удельной проводимости

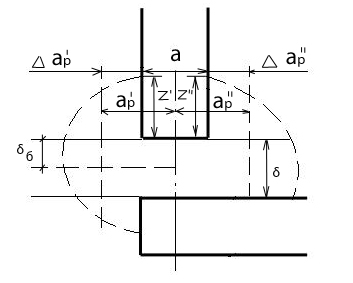

2. Расчет проводимости воздушного зазора №2 методом расчетных полюсов

Данный результат практически совпадает с данными метода простых фигур

3 .Схема замещения магнитной системы

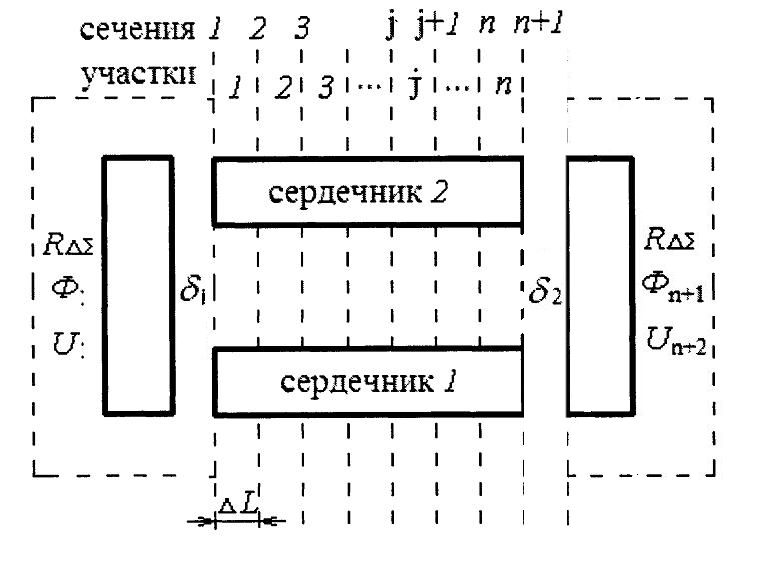

4. Расчет магнитной системы методом участков

4.1. Подготовительные расчеты

Рабочий зазор

Сечения якоря и основания

Сечение сердечника 1

Сечение сердечника 2

Длина якоря и основания

Полные магнитные проводимости воздушных зазоров

Удельная проводимость

Магнитодвижущая сила

Материал – электротехническая сталь марки 12096

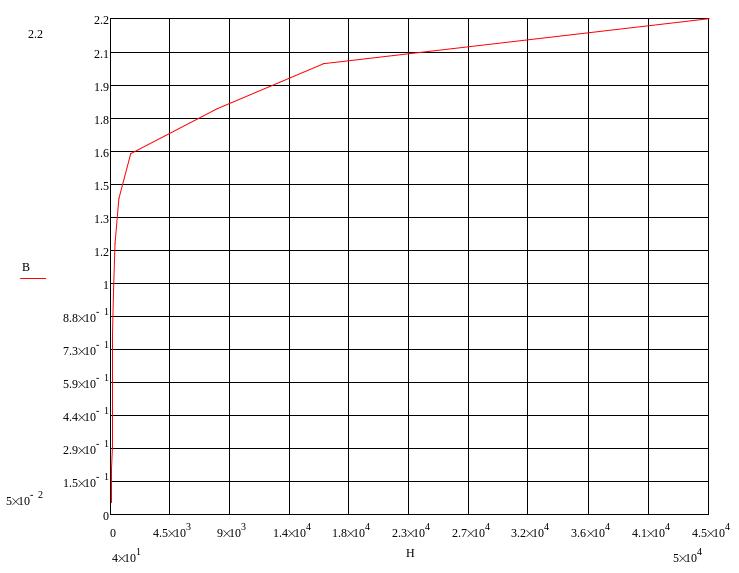

Кривая намагничивания для стали 12096

Принимаем число участков n=6

Погрешность 3%

Коэффициент сходимости интерации

Длина участков

Удельная МДС участка

Приводим уравнения системы:

С граничными условиями

В числовой форме

2. Выбор первого приближения величины потока в рабочем зазоре

Выбираем

Принимаем

Из граничных условий

По кривой намагничивания находим

2. Р ешение системы уравнений по участкам

Напряженность Н11 и Н22 определяем по потоку Ф1

Результаты расчетов приведены в таблице 1.

2. Решение уравнений граничных условий для основания магнитной системы

За величину потока в основании принимаем выходное значение потока из последнего

,тогда

При

2. Вычисляем полное падение магнитного потенциала по всему контуру и проверяем сходимость

Поскольку то первое приближение является искомым значением потока в рабочих зазорах

Величина	Участки МС
	1	2	3	4	5	6
, А	966	785	604	424	246	68
Вб	1.97	3.666	4.971	5.88	6.413	6.56
, ,Тл	0.518	0.964	1.305	1.549	1.689	1.728
, , Тл	0.111	0.206	0.279	0.331	0.361	0.369
А/м по кривой намагнич.	126	191.6	316	476	606	648
А/м по кривой намагнич.	73	85.99	96	105	109	110
	1.73	2.4	3.57	5.044	6.206	6.57
, А	785	604	424	246	68	-107
,Вб	16.65	13.07	9.15	5.13	1.489	-2.32
	3.66	4.97	5.88	6.41	6.56	6.33

Таблица 1 Первое приближение величины потока в рабочем зазоре
