С порцией данных за одну дату
Рис. 2.8. Содержимое таблицы PLAN1 за четыре недели
Создание отчета и графика изготовления продукции
При выполнении данной работы достаточно построить простейший отчет для таблицы PLAN1 с помощью мастера построения отчетов. Полученный отчет следует немного отредактировать средствами "Конструктора отчетов", изменив заголовок, наименования столбцов и получив суммарное количество изделий каждого вида.
На рис. 2.9 представлен отчет об оптимальном плане изготовления изделий на месяц.

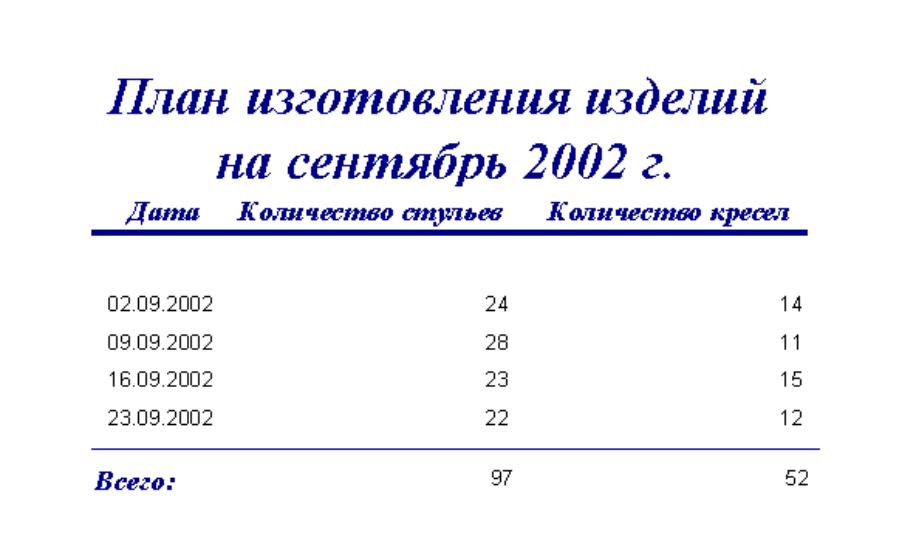

Рис. 2.9. Отчет об оптимальном плане изготовления изделий на месяц
Построение графика оптимального плана изготовления изделий
График можно построить мастером диаграмм в среде Access (объект "Отчет"). С целью повторения метода экспорта данных в среду пакета Excel посредством мастера пакета Access "Связи с Office" 2.10 необходимо перенести данные таблицы PLAN1 в среду Excel и там построить график.

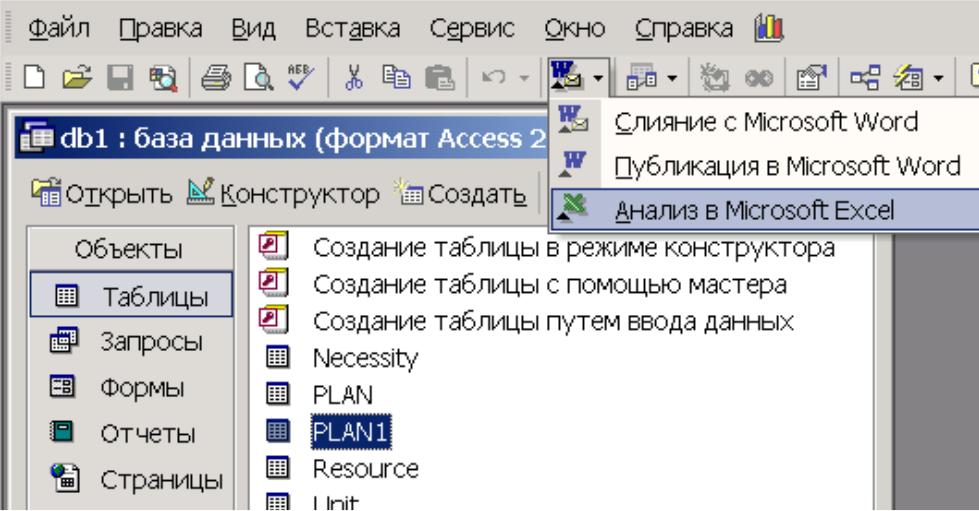

Рис. 2.10. Выбор опции "Анализ в Microsoft Excel"
Порядок выполнения лабораторной работы
В среде Access создать структуры таблицы UNIT, RESOURCE, NECESSITY, заполнить их данными.
Импортировать данные в среду Excel. Распечатать Лист 1 Excel с результатами вариантов импорта данных.
Результат работы следует сохранить на винчестере лабораторного компьютера и на дискете.
Получить у преподавателя индивидуальное задание (варианты индивидуальных заданий приведены в прилож.).
Загрузить пакет Excel, открыть файл .xls с данными транзакционной части БД. Решить оптимизационную задачу в среде Excel. Распечатать результат решения.
Загрузить пакет Access. Создать таблицы PLAN и PLAN1 макросами пакета.
Создать и распечатать отчет об оптимальном плане изготовления изделий.
Перевести данные в среду Excel для построения графика.
Построить и распечатать график.
Отчет по лабораторной работе должен содержать:
цель выполнения лабораторной работы;
последовательность выполнения работы;
распечатку Листа 1 Excel с результатом импорта данных из Access;
распечатку экрана листа Excel с результатом решения оптимизационной задачи, полученные значения функции цели F и переменных X1 и X2;
распечатку отчета и графика оптимального плана;
выводы по работе.
Приложение
Варианты исходных данных для выполнения лабораторных работ
№ варианта |
Функция цели |
Ограничения |
Результат решения (для проверки) |
1 |
F = 40*X1+80*X2
|
6*X1+21*X2 <=300, 12*X1+14*X2 <= 400, Xi > 0 |
X1 = 25 X2 = 7 F = 1571,43 |
2 |
F = 42*X1+78*X2
|
7*X1+22*X2 <=380, 11*X1+12*X2 <= 420, Xi > 0 |
X1 = 30 X2 = 8 F = 1856,20 |
3 |
F = 41*X1+75*X2
|
3*X1+25*X2 <=380, 9*X1+16*X2 <= 350, Xi > 0 |
X1 = 15 X2 = 13 F = 1622,71 |
4 |
F = 38*X1+81*X2
|
8*X1+18*X2 <=320, 15*X1+16*X2 <= 460, Xi > 0 |
X1 = 22 X2 = 8 F = 1484,51 |
5 |
F = 45*X1+82*X2
|
4*X1+21*X2 <=388, 8*X1+11*X2 <= 400, Xi > 0 |
X1 = 33 X2 = 12 F = 2494,10 |
6 |
F = 43*X1+79*X2
|
7*X1+21*X2 <=300, 12*X1+14*X2 <= 400, Xi > 0 |
X1 = 27 X2 = 5 F = 1583,12 |
7 |
F = 44*X1+81*X2
|
8*X1+22*X2 <=380, 11*X1+12*X2 <= 420, Xi > 0 |
X1 = 32 X2 = 6 F = 1865,34 |
8 |
F = 39*X1+76*X2
|
3*X1+28*X2 <=388, 9*X1+16*X2 <= 349, Xi > 0 |
X1 = 17 X2 = 12 F = 1592,23 |
9 |
F =37*X1+89*X2
|
5*X1+20*X2 <= 500, 10*X1+15*X2 <= 600, Xi > 0 |
X1 = 36 X2 = 16 F = 2756,00 |
10 |
F = 36*X1+88*X2
|
6*X1+21*X2 <= 550, 12*X1+14*X2 <= 680, Xi > 0 |
X1 = 39 X2 = 15 F = 2730,00 |
