1. Задание на выполнение лабораторной работы
1.1 Приступая к выполнению данной лабораторной работы, необходимо запустить программу ELECTRONICS WORKBENCH. После запуска она будет выглядеть следующим образом
|
|
|
|

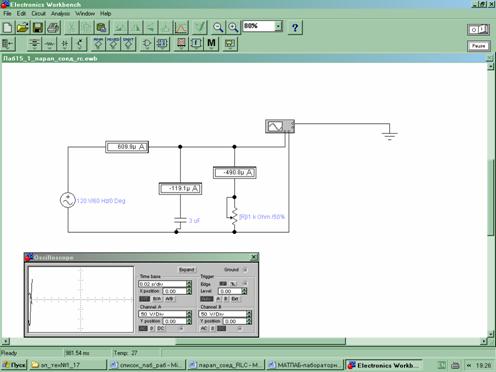

1.2. Для работы необходимо загрузить схему исследования. При нажатии кнопки открывается окно, в котором курсором необходимо пометить файл "лаб15_1_парал_соедRC.ewb " и нажать кнопку "Открыть". Появится схема, имеющая следующий вид:
|
Приведенная схема представляет собой параллельное соединение RC (лаб. раб. №15). Провести моделирование схемы. Провести исследования, аналогичные исследованиям лаб. раб. №15 , используя зависимости с осциллографа. Проанализировать их, сравнить с теоретическими зависимостями, оценить фазовый сдвиг.

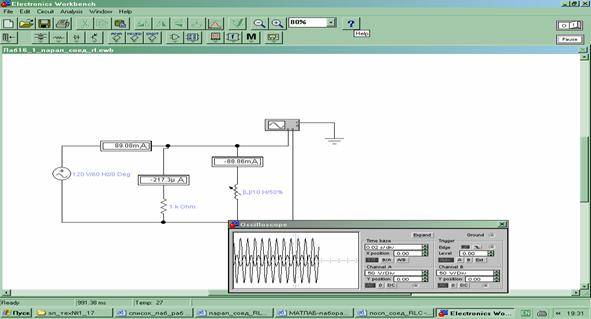

1.3 Для дальнейших исследований резонансных цепей необходимо загрузить следующую схему исследования. При нажатии кнопки открывается окно, в котором курсором необходимо пометить файл "" Лаб16_1_парал_соед RL" и нажать кнопку "Открыть". Появится схема, имеющая следующий вид:
|
|
|
|
Приведенная схема представляет собой параллельное соединение RL лаб. раб. №16. Провести моделирование схемы. Провести исследования, аналогичные исследованиям лаб. раб. №16, используя зависимости с осциллографа. Проанализировать сигналы с осциллографа, сравнить с теоретическими зависимостями, оценить фазовый сдвиг.
1.4 Для дальнейших исследований необходимо загрузить следующую схему. При нажатии кнопки открывается окно, в котором курсором необходимо пометить файл "Лаб17_1парал_соед LС" и нажать кнопку "Открыть". Появится схема, имеющая следующий вид:
|
Приведенная схема представляет собой параллельное соединение LС лаб. раб. №17. Провести моделирование схемы. Провести исследования, аналогичные исследованиям лаб. раб. №17, используя зависимости с осциллографа Проанализировать сигналы с осциллографа, оценить фазовый сдвиг тока и напряжения, сравнить с теоретическими зависимостями.
Выводы. По результатам работы студент должен научиться проводить осциллографические исследования цепей переменного тока, уметь работать с измерителем АЧХ и ФЧХ, оценивать частотные характеристики.
