4.2 Розрахунок ємнісного перетворювача

Вихідні дані та варіанти до розрахунку ємнісного перетворювача (ЄП)

Вихідні дані	Варіанти до розрахунку потенціометричного перетворювача
	5варіант
,	18
, Гц	3300
, В	110
, мм	0,4

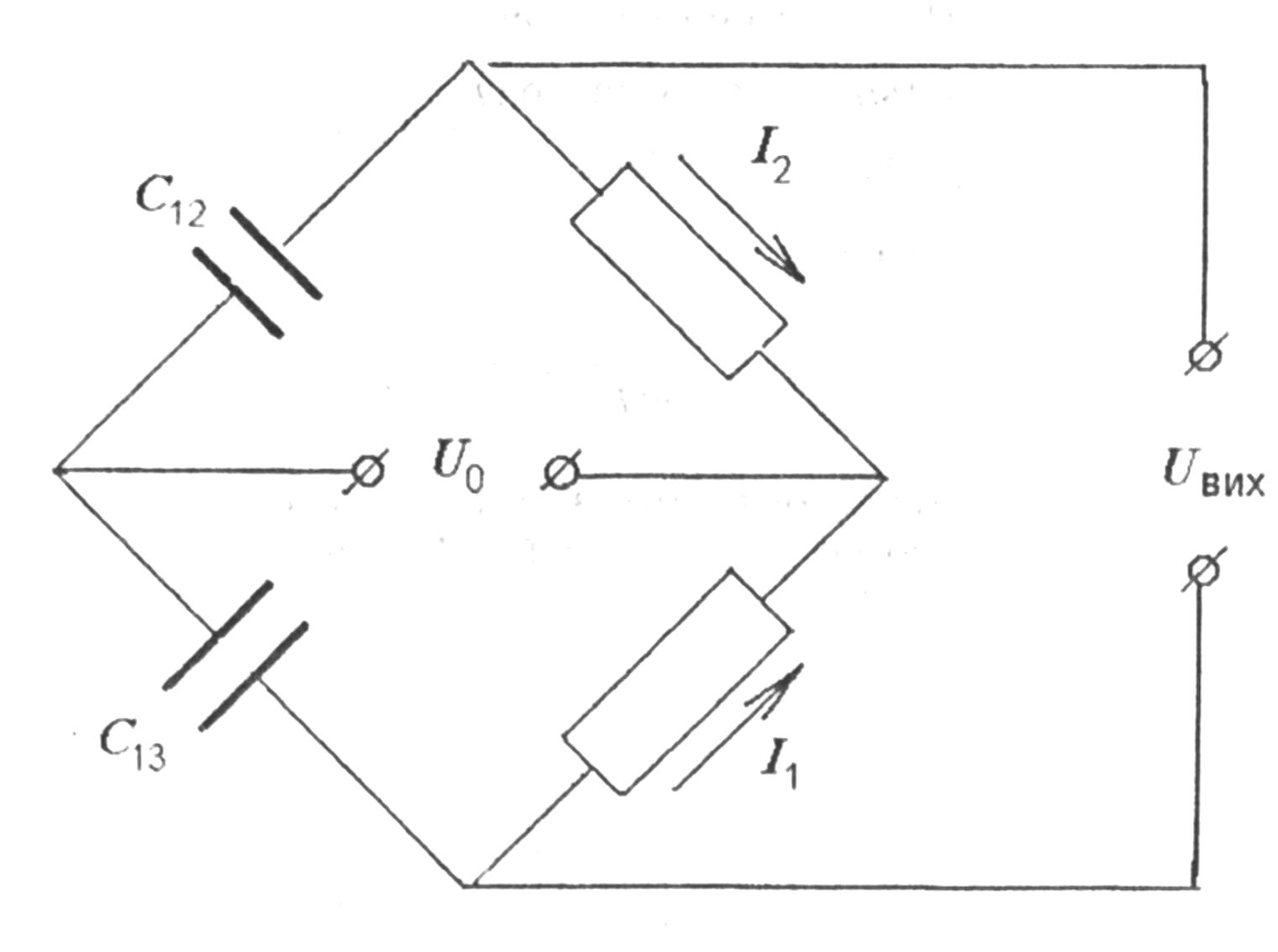

Рис18. Мостова схема ввімкнення ЄП

Розв'язання

1. Визначимо ємність:

,

де – діелектрична проникність вакууму;

Тоді

2. Знайдемо кутову частоту напруги живлення:

3. Обчислимо активний опір, що забезпечує максимальну чутливість схеми:

4. Визначимо потужність, розсіювану на активному опорі:

5. Обчислимо силу зворотного впливу:

Список використаної літератури

1. Безвесільна О.М., Подчашинський Ю.О.Технологічні вимірювання та прилади. - ЖДТУ, 2006.

2. Безвесільна О.М., Киричук Ю.В.Технологічні вимірювання та прилади. - ЖДТУ, 2008.

3. Методичні вказівки до виконання контрольних робіт з дисципліни «Перетворюючі пристрої приладів» для студ. спец. «Прилади точної точної механіки» / Уклад.: О. М. Без весільна, П. Л. Литвиненко. – К.: ІВЦ “Видавництво «Політехніка»”, 2002.

4. Чумаков И. М. Расчет измерительных и усилительных элементов автоматических систем. - К.: Техника, 1977
