Лабораторна робота №1 вивчення конструкції циліндричного зубчастого редуктора
Мета роботи: ознайомитися з реальною конструкцією циліндричного зубчастого редуктора і його деталей, проаналізувати компонувальну схему, вивчити конструкторську документацію та скласти специфікацію деталей редуктора.
Прилади і обладнання: редуктор двоступінчатий зубчастий циліндричний; штангенциркуль, лінійка, штангенреймус, кронциркуль.
Порядок виконання роботи
Вивчити за наявним зразком конструкцію зубчастого редуктора та його деталей, засвоїти призначення кожної з них.
2. Виконати необхідні виміри, підрахунки і записати їх у таблиці.
3. Зробити розрахунок для лабораторного зразка редуктора :
Коефіцієнт стандартизації, Kст= ;
Коефіцієнт уніфікації, Ку = ;
де m1, m2 - кількість найменувань відповідно стандартних виробів та уніфікованих (повторюваних) деталей ; m – загальна кількість найменувань деталей.
4. Визначити орієнтовну масу редуктора G = 0,25 ,
де - щільність, - 8 т/м3 (г/см3 ).
L, B, H – відповідно довжина, ширина та висота габаритних розмірів редуктора
Теоретична частина
Редуктор (рис.1.1.) складається з корпуса 6, кришки корпуса 7, зубчастих коліс z1 – z4 (швидкохідного, проміжного і тихохідного валів), що монтуються на підшипниках та закриваються кришками. Кришка і корпус редуктора центруються при складанні штифтами 16 і з'єднуються болтами з гайками 12,13.
Для огляду зачеплень і заливання мастила в редуктор передбачене вікно, що закривається кришкою 17, у якій монтується душник для вирівнювання тиску в порожнині редуктора і навколишньому середовищі. Рівень мастила в редукторі контролюється масловказівником 18. Злив мастила здійснюється через різьбовий отвір, що закривається пробкою 19.
У порівнянні з іншими механічними передачами зубчасті передачі мають такі переваги:
сталість передаточного числа;
висока надійність та довговічність роботи;
великий діапазон навантажень та компактність конструкції;
незначні навантаження на вали та їхні опори.
До недоліків належать:
високі вимоги до точності виготовлення та монтажу;
шум при роботі з високими швидкостями;
потреба у постійному змащуванні;
неможливість безступеневої зміни передаточного числа.
П рофілі зубців зубчатих коліс повинні бути такими, щоб сприяти нескладному виготовленню зубчастих коліс із різними числами зубців та забезпечувати високий ККД передачі, достатню міцність зубців тощо.
Цим вимогам найбільш відповідає евольвентне зачеплення.

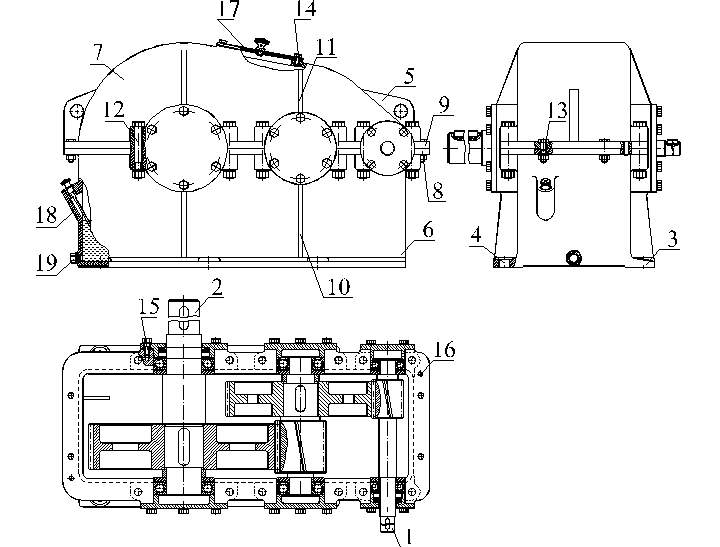

Рис. 1.1. Редуктор циліндричний
Його основні переваги:
простота побудови евольвентних профілів зубців;
евольвентні зубці можуть бути точно нарізані простим інструментом рейкового типу;
евольвентне зачеплення допускає виправлення (коригування) робочого профілю зубців.
Коригування зубчастих зачеплень застосовується для того, щоб усунути явище підрізання зубців нормального евольвентного зачеплення. Підрізання ніжок зубців відбувається при нарізуванні зубців інструментальною рейкою, якщо число зубців менше 17.
Кориговані зубчасті колеса виготовляються на тому самому обладнанні та тим же стандартним інструментом, що й не кориговані.
Але для коригованих коліс інструмент встановлюють з деяким зміщенням у радіальному напрямі. Заготовки зубчастих коліс виготовляють із зміненим діаметром, а початковий контур дістають із зміщенням Х.
X = x ∙ m,
де х – коефіцієнт зміщення; m – модуль зубців.
Г оловні розміри деталей редуктора визначають із розрахунків на міцність і лише деякі з них вибирають із технологічних або конструктивних міркувань.

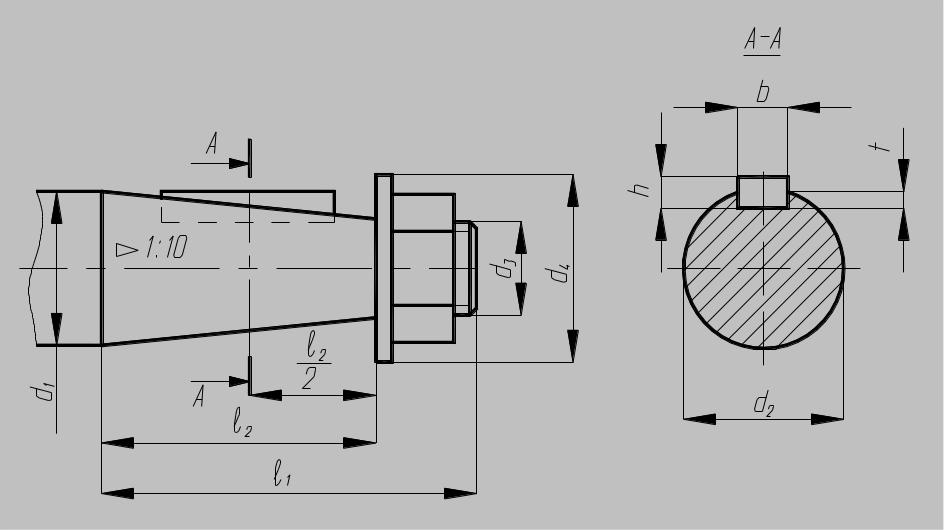

Рис. 1.2. Розміри конічних кінців валів редукторів
Таблиця 1.1 – Розміри конічних кінців валів редукторів, мм.
d1 |
d2 |
d3 |
d4, не більше |
l1 |
l2 |
b |
h |
t |
Інтервали довжин, l |
20 |
18,2 |
М121,25 |
40 |
50 |
36 |
4 |
4 |
2,5 |
14…70 |
25 |
22,9 |
М161,5 |
45 |
60 |
42 |
5 |
5 |
3,0 |
18…90 |
30 |
27,1 |
М201.5 |
50 |
80 |
58 |
5 |
5 |
3,0 |
18…90 |
35 |
2,10 |
М201,5 |
50 |
80 |
58 |
6 |
6 |
3,5 |
22…110 |
40 |
35,1 |
М242,0 |
63 |
110 |
82 |
10 |
8 |
5,0 |
28…140 |
45 |
40,90 |
М302,0 |
75 |
110 |
82 |
12 |
8 |
5,0 |
36…160 |
55 |
50,90 |
М363,0 |
88 |
110 |
82 |
14 |
9 |
5,5 |
45…180 |
70 |
64,75 |
М483,0 |
100 |
140 |
105 |
18 |
11 |
7,0 |
56…220 |
90 |
83,50 |
М644,0 |
130 |
170 |
130 |
22 |
14 |
9,0 |
70…280 |
Ряд довжин шпонок: 14, 16 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200.
Модулі m стандартизовані в діапазоні 0.05...100 мм (ГОСТ 9563-80). Далі наведені модулі в найбільше використовуваному діапазоні, мм:
1-й ряд: 1, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 16;
2-й ряд: 1.25, 1.75, 2.25, 2.75, 3.5, 4.5, 5.5, 7, 9, 11, 14.
На циліндричні зубчасті передачі міжосьову відстань а(мм) стандартизовано за такими значеннями:
1-й ряд: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630;
2-й ряд: 71, 90, 112, 140, 180, 224, 280, 355, 450, 560.
Коефіцієнт ширини вінця зубчатих коліс а має такі значення:
0 ,1; 0,125; 0,16; 0,2; 0,25; 0,315; 0,4; 0,5; 0,63; 0,8; 1; 1,25.

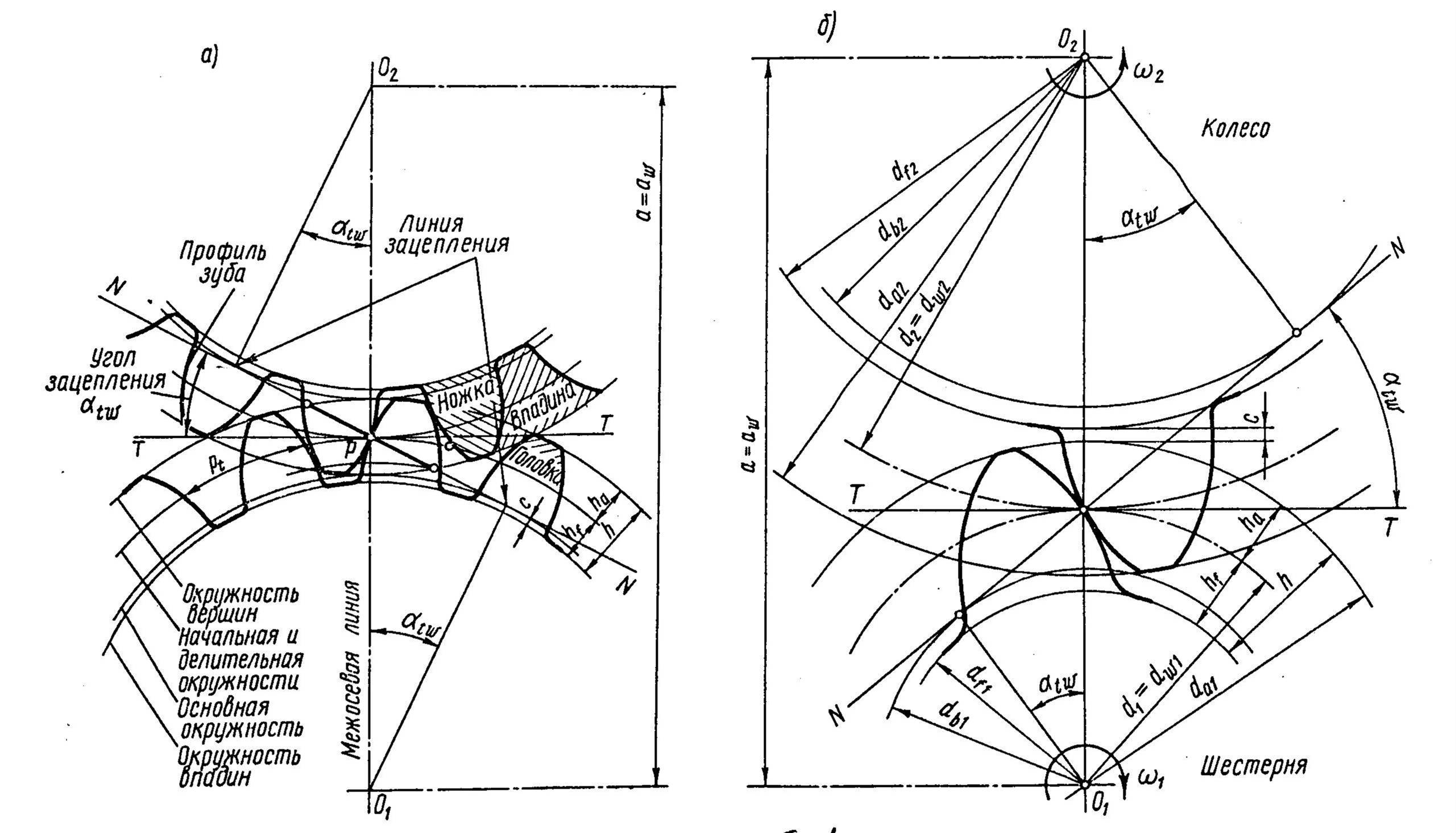

Рис. 1.3. Геометричні параметри циліндричної зубчастої передачі
Номінальні передаточні числа и:
1-й ряд: 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100.
2-й ряд: 1,12;1,4;1,8;2,24;2,8;3,55;4,5;5,6;7,1; 9; 11,2; 14; 18; 22,4; 28; 35,5; 45; 56; 71; 90.
