3.2.4. Фотоэлектрических систем.
Существуют 3 основные конфигурации солнечных фотоэлектрических систем электроснабжения, которые описаны ниже.

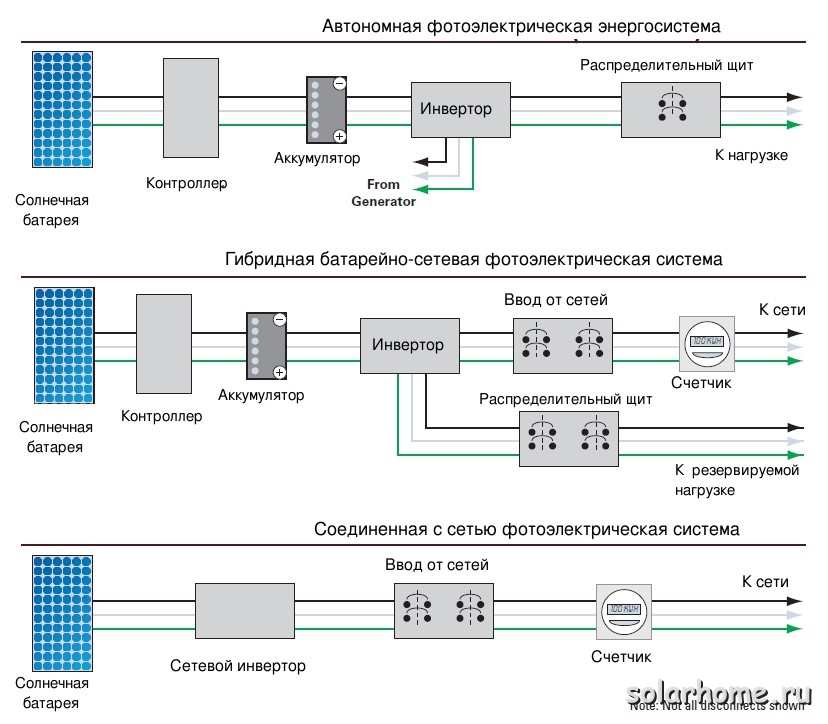

Разновидности фотоэлектрических энергосистем.
1. Автономная фотоэлектрическая система полностью независима от сетей централизованного электроснабжения. За исключением некоторых специальных применений, в которых энергия от солнечных батарей напрямую используется потребителями (например, водоподъемные установки, солнечная вентиляция и т.п.), все автономные системы должны иметь в своем составе аккумуляторные батареи. Энергия от аккумуляторов используется во время недостаточного прихода солнечной радиации или когда нагрузка превышает генерацию солнечных батарей.
2. Батарейная соединенная с сетью фотоэлектрическая система похожа на автономную систему. В ней также используются аккумуляторные батареи, но такая система одновременно подключена к сетям централизованного электроснабжения. Поэтому излишки, генерируемые солнечными батареями могут направляться в нагрузку или сеть (для этого необходимы специальные инверторы, которые могут работать параллельно с сетью, их часто называют "гибридными"). Если потребление превышает генерацию электричества солнечными батареями, то недостающая энергия берется от сети. Некоторые модели таких инверторов с зарядными устройствам могут давать приоритет для заряда аккумуляторов от источника постоянного тока (например, солнечного контроллера), тем самым снижая потребление энергии от сети для заряда аккумуляторов. Существует разновидность батарейной соединенной с сетью системы, в которой вместо контроллеров заряда солнечных батарей применяются сетевые фотоэлектрические инверторы, соединенных к выходу ББП. Такую возможность имеют всего несколько моделей ББП, но общая эффективность системы за счет применения сетевых фотоэлектрических инверторов может быть намного выше, чем при применении контроллеров заряда АБ.
3. Безаккумуляторная соединенная с сетью фотоэлектрическая система является самой простой из всех систем. Она состоит из солнечных батарей (или ветроустановки, или микроГЭС) и специального инвертора, подключенного к сети. В такой системе нет аккумуляторов, поэтому они не могут использоваться в качестве резервных систем. Когда сеть пропадает, то и выработка электроэнергии солнечными батареями также прекращается. Это может быть ограничением такой системы, но основное ее преимущество - высокая эффективность, низкая цена (за счет отсутствия аккумуляторов и менее дорогого сетевого инвертора) и высокая надежность.
4- Расчет фотоэлектрической системы
Ниже приведен простой пошаговый метод расчета фотоэлектрической системы (ФЭС). Этот метод поможет Вам определить требования к системе и выбрать необходимые Вам компоненты системы электроснабжения.
Расчет системы состоит из 4-х основных этапов:
Определение нагрузки и потребляемой энергии
Определение значений необходимой мощности инвертора и емкости аккумуляторной батареи
Определение необходимого количества фотоэлектрических модулей исходя из данных по приходу солнечной радиации в месте установки системы.
Расчет стоимости системы
После выполнения 4 шага, если стоимость системы недопустимо велика, можно рассмотреть следующие варианты уменьшения стоимости системы автономного электроснабжения:
уменьшение потребляемой энергии за счет замены существующей нагрузки на энергоэффективные приборы, а также исключение тепловой, "фантомной" и необязательной нагрузки (например, можно использовать холодильники, кондиционеры и т.п., работающие на газе)
замену нагрузки переменного тока на нагрузку постоянного тока. В этом случае можно выиграть на остутствии потерь в инверторе (от 10 до 40%). Однако, нужно учитывать особенности построения низковольтных систем постоянного тока.
введение в систему электроснабжения дополнительного генератора электроэнергии - ветроустановки или дизель- или бензогенератора.
смириться с тем, что электроэнергия будет у Вас не всегда. И чем больше будет мощность системы отличаться от потребляемой мощности, тем более вероятны будут у Вас периоды отсутствия электроэнергии.
