Проницаемость

Проницаемость – способность горных пород пропускать через себя жидкость или газы при наличии перепада давления. Очень часто породы, обладая довольно большой пористостью (например, глины, пористость которых достигает до 40 %), практически не проницаемы. Вследствие чего они не могут отдавать содержащиеся в их порах нефть и газ. Поэтому для оценки практической значимости коллекторов необходимо иметь сведения и о пористости, и о проницаемости.

Различают следующие виды проницаемости: абсолютная, эффективная (фазовой) и отно­сительная.

1. Абсолютная проницаемость – это проницаемость, измеренная при прохождении через породу какого–либо флюида в условиях полного насыщения пор породы этим флюидом.

2. Эффективная (фазовая) проницаемость – это проницаемость, определённая по какому–либо флюиду в присутствии в породе другого флюида.

3. Относительная проницаемость определяется отношением эффективной проницаемости к абсолютной. Выражается безразмерной величиной меньше 1.

Проницаемость является одним из важнейших факторов миграции нефтегазовых флюидов. Она подчиняется закону Дарси, согласно которому скорость линейной фильтрации и расход жидкости, прошедшего через пористую среду площадью при струйном ламинарном потоке, прямо пропорциональны перепаду давлений и обратно пропорциональны его динамической вязкости:

V= Q / F =k_пр∆P / μ L, где

V – скорость линейной фильтрации флюида (м/c);

Q – расход жидкости (м³/c);

F – площадь поперечного сечения (м²);

k_пр – коэффициент проницаемости (м² );

∆P – перепад давления (Па);

μ – динамическая вязкость (Па*с);

L – длина образца (м).

Коэффициент проницаемости пропорционален расходу жидкости, его вязкости и длине образца и обратно пропорционален ее площади и перепаду давлений:

K_пр=Qμ L / F ∆P.

В системе СИ коэффициент проницаемости измеряется в м². Проницаемость в 1 м² – это очень большая величина. В природе таких высокопроницаемых пород не существует, поэтому проницаемость горных пород оценивается в микрометрах квадратных:

1 мкм² = 1 *10^-6м².

До введения системы СИ в системе СГС в качестве единицы измерения проницаемости использовалась величина Дарси (Д). В настоящее время за единицу проницаемости принимается 1 мкм² – это такая проницаемость, при которой через поперечное сечение в 1 см ² при перепаде давления в 0,1 МПа за 1 с проходит 1 см ³ жидкости вязкостью в 0, 001 Па с:

1Д=1,02*10^-12м²=1 мкм²

1мД=0,001 мкм².

По величине коэффициента проницаемости породы-коллектора делятся на 5 классов:

I – очень хорошо проницаемые более 1 мкм²;

II – хорошо проницаемые - 0,1- 1 мкм²;

III – среднепроницаемые - 0,01 – 0,1 мкм ²;

IV – слабопроницаемые - 0,001 – 0, 01 мкм²;

V – непроницаемые менее 0, 001 мкм².

Практическое значение с точки зрения нефтенакопления и нефтеотдачи имеют коллекторы первых трёх классов, а для газов также и четвёртый класс.

Проницаемость пород – коллекторов зависит от: плотности укладки и взаимного расположения зерен (рис.5); степени отсортированности, цементации и трещиноватости; взаимосообщаемости пор, каверн и трещин.

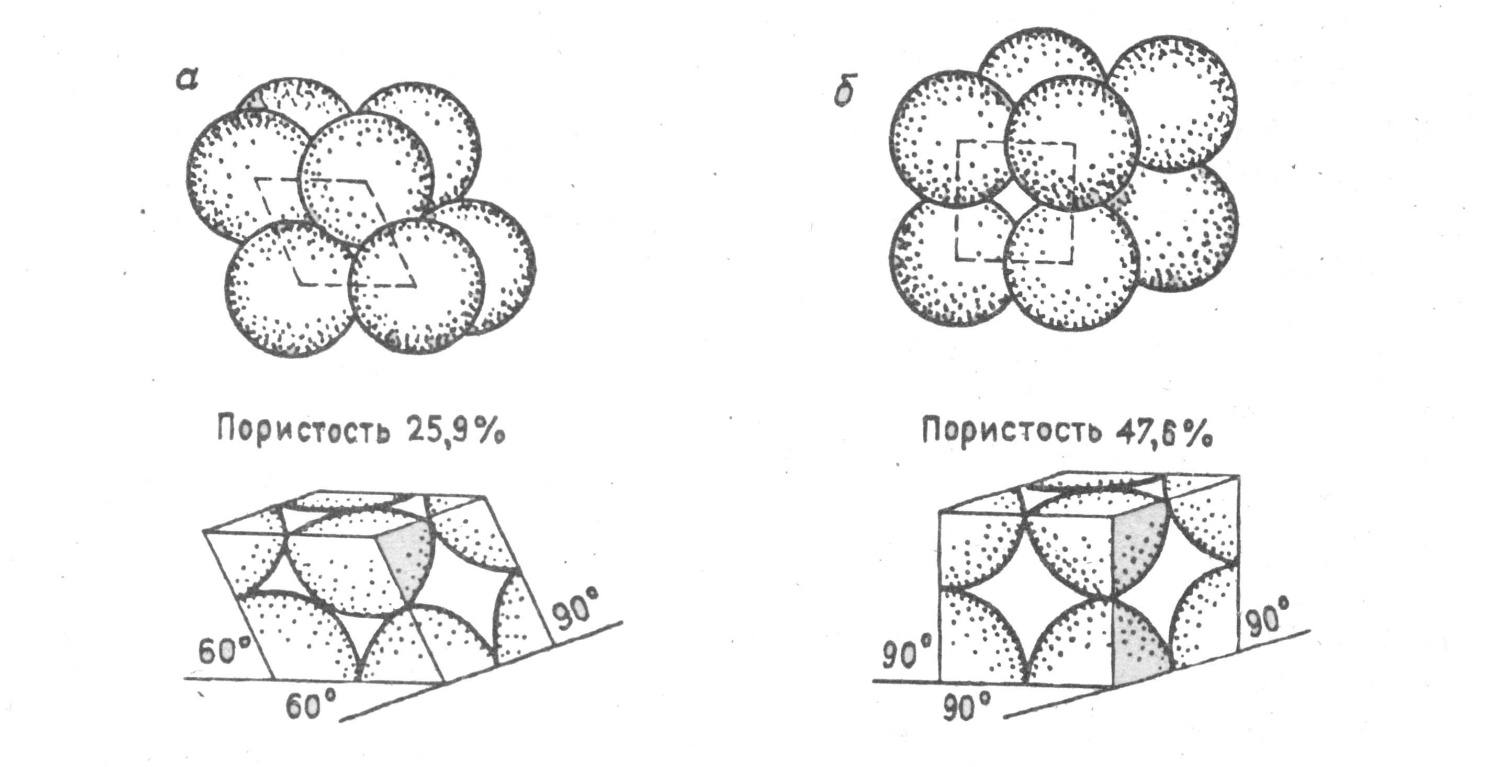

Рис. 5. Схема укладки сферических зёрен одного размера
