Телеграфні сигнали й сигнали передачі даних.

Всі розглянуті дотепер повідомлення й сигнали є безперервними. Повідомлення й сигнали телеграфії й передачі даних відносяться до дискретних.

Пристрою перетворення телеграфних повідомлень і даних в електричний сигнал представляють кожний знак повідомлення (букву, цифру) у вигляді певної комбінації імпульсів і пауз однакової тривалості. Імпульс відповідає наявності струму на виході пристрою перетворення (наприклад, телеграфного апарату), пауза - відсутності струму.

У телеграфії таблиця, що ставить у відповідність буквам, цифрам і іншим знакам комбінації імпульсів і пауз, називається телеграфним кодом. Якщо позначити імпульс через 1, а паузу через 0 і скористатися міжнародним телеграфним кодом МТК-2, то можна, наприклад, знак А записати у вигляді 11000, знак В - у вигляді 10011 і т.д.

Для передачі даних використають більше складні коди, які дозволяють виявляти й виправляти помилки в прийнятій комбінації імпульсів, що виникають від дії перешкод.

Пристрою перетворення сигналів телеграфії й передачі даних у повідомлення по прийнятих комбінаціях імпульсів і пауз відновлюють відповідно до таблиці коду знаки повідомлення (букви, цифри й ін.) і видають їх на друкувальний пристрій або на екран дисплея.

Помітимо, що чим менше тривалість імпульсів, що відображають повідомлення, тим більше їх буде передано в одиницю часу. Величина, зворотна тривалості імпульсу, називається швидкістю телеграфування: , де – тривалість імпульсу, с.

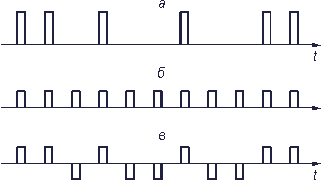

Рис. 5. Подання потоку імпульсів (а) у вигляді регулярної (б) і випадкової (в) складових

На честь французького інженера Ж. Бодо одиницю швидкості телеграфування назвали бодом. При тривалості імпульсу  = 1 с швидкість В = 1 Бод. У телеграфії використаються імпульси тривалістю 0,02 с, що відповідає стандартній швидкості телеграфування 50 Бод. Застосовуються й інші швидкості телеграфування (наприклад, 75 Бод). Швидкості передачі даних істотно вище. Існує апаратури передачі даних зі швидкостями 200, 600, 1200 Бод і більше.

Сигнали телеграфії й передачі даних звичайно мають вигляд послідовностей прямокутних імпульсів.

Подивитеся уважно на рис. 5. Можна представити (зрозуміло, чисто умовно) потік імпульсів у вигляді суми двох послідовностей: регулярної й випадкової. Спектр регулярної послідовності дискретний і створює непарні гармоніки тактової частоти (тобто частоти проходження), а випадкова послідовність має безперервний заштрихований спектр. Ці спектри показані на рис. 6.

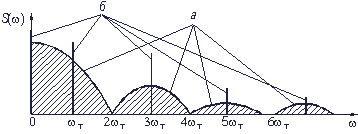

Рис. 6. Спектри випадкової (а) і регулярної (б) складового потоку імпульсів

При передачі двійкових сигналів (тобто 0 і 1) немає необхідності відновлювати в приймачі імпульси без перекручувань, тобто зберігати їхню форму; для відновлення інформації досить зафіксувати тільки знак імпульсу при двополярному сигналі або наявність або відсутність при однополярному сигналі. Розрахунки показують, що імпульси можна впевнено зафіксувати, якщо для їхньої передачі використається ширина смуги частот, чисельно рівна швидкості передачі в бодах. Так, для стандартної швидкості телеграфування 50 Бод ширина спектра телеграфного сигналу складе 50 Гц. При швидкості 2400 Бод (средньошвидкісна система передачі даних) ширина спектра сигналу дорівнює приблизно 2400 Гц.

Доцент кафедри Ю.В. Уткін
