Стенка сердца быка Окраска: гематоксилин-эозин
М и о к а р д эндокард |
|
1 – эндотелий, 2 - подэндотелиальный слой, 3 - мышечно-эластический слой, 4 - наружный соединительнотканный слой, 5 - миокард, 6 - клетка Пуркинье (атипичные кардиомиоциты), 7 - ядро клетки Пуркинье, 8 - жировая клетка (адипоцит), 9 - кровеносные сосуды, 10 - типичные кардиомиоциты, 11 - вставочные диски
Артерия и вена
Окраска: гематоксилин-эозином
I
I -стенка артерии , II - стенка вены, 1 - эндотелий, 2 - внутренняя эластическая мембрана, 3 - гладкомышечные клетки средней оболочки артерии, 4 - эластические волокна, 5 - наружная эластическая мембрана, 6 - адвентиция, 7 - средняя оболочка вены, 8 - жировые клетки (адипоциты), 9 - эндотелий вены, 10 - адвентиция вены, 11 - сосуды сосудов,12 - эритроциты в просвете вены.
Мягкая мозговая оболочка кошки. Микроциркуляторное русло.
Окраска: гематоксилин-эозином
1 - артериола, 2 - артерия, 3 - капилляр, 4 - адвентициальная клетка, 5 - ядра гладких миоцитов, 6 - ядра эндотелиоцитов, 7 - эритроциты в просвете каплляров, 8 - эритроциты в просвете венулы, 9 - венула, 10 - рыхлая волокнистая соединительная ткань.
Схема строения артерии и вены
1 - интима артерии, 2 - медия артерии, 3 - адвентиция артерии, 4 - интима вены, 5 - медия вены, 6 - адвентиция вены, а - эндотелий, б - подэндотелиальный слой, в - внутренняя эластическая мембрана, г - гладкие миоциты, д - эластические волокна, у - сосуды, ж - наружная эластическая мембрана, з - рыхлая волокнистая соединительная ткань, и - сосуды сосудов.
Лимфатический узел
Окраска: гематоксилин-эозином
1-приносящий лимфатический сосуд, 1а - наружный листок капсулы - ПВСТ, 1б - внутренний листок - РВНСТ, 2 - корковое вещество, 2а - центр размножения лимфоидного фолликула, 2б - мантия или корона, 2в - паракортикальная зона, 3 - мозговое вещество, 3а - синусы, 3б - мозговые тяжи, 4 - жировая ткань.
Береговые клетки
Накопление краски береговыми клетками в лимфатическом узле
1 - береговые клетки, 2 - промежуточный синус, 3 -лимфоидный фолликул, 4 - мозговой тяж
Тельце Гассаля
Окраска гематоксилин-эозином
1 - лимфоциты, 2 - эпителиоретикулоциты, 3 - распад эпителиоретикуоцитов, 4 - вещество близкое к кератину
5
5
Мазок крови человека
Окраска: азур II - эозином по Романовскому
1 - эритроцит, 2 - моноцит, 3- базофил, 4 - палочкоядерный нейтрофил, 5 - средний лимфоцит, 6 - эозинофил, 7 - сегментоядерный нейтрофил, 8 - тромбоциты, 9 - малый лимфоцит
Классификация сосудов
I кровеносные сосуды
1. Артерии: |
а) эластического типа |
|
б) мышечно-эластического типа |
|
в) мышечного типа |
|
|
2. Прекапиллярные Артерии - артериолы |
|
3. Капилляры |
а) общий тип 1) с непрерывной базальной мембраной, 2) фенестрированного типа б) лакунарные в) синусные |
Посткапиллярные Вены - венулы |
|
Вены: |
а) безмышечного типа, б) мышечного типа (с сильно развитым мышечным слоем, средне развитым мышечным слоем, со слаборазвитым мышечным слоем |
Анастомозы
По строению |
а) артерио-артериальные, б) артерио-венозные, в) артериоло-венулярные: 1) шунты, 2) полушунты 1.тип замыкающих артерий 2. с эпителиоидными клетками |
II.Лимфатические сосуды
1.-капилляры, 2.- интраорганные сосуды, 3 - экстраорганные сосуды, 4 - главные стволы: а) грудной лимфатический проток, б) правый лимфатический проток

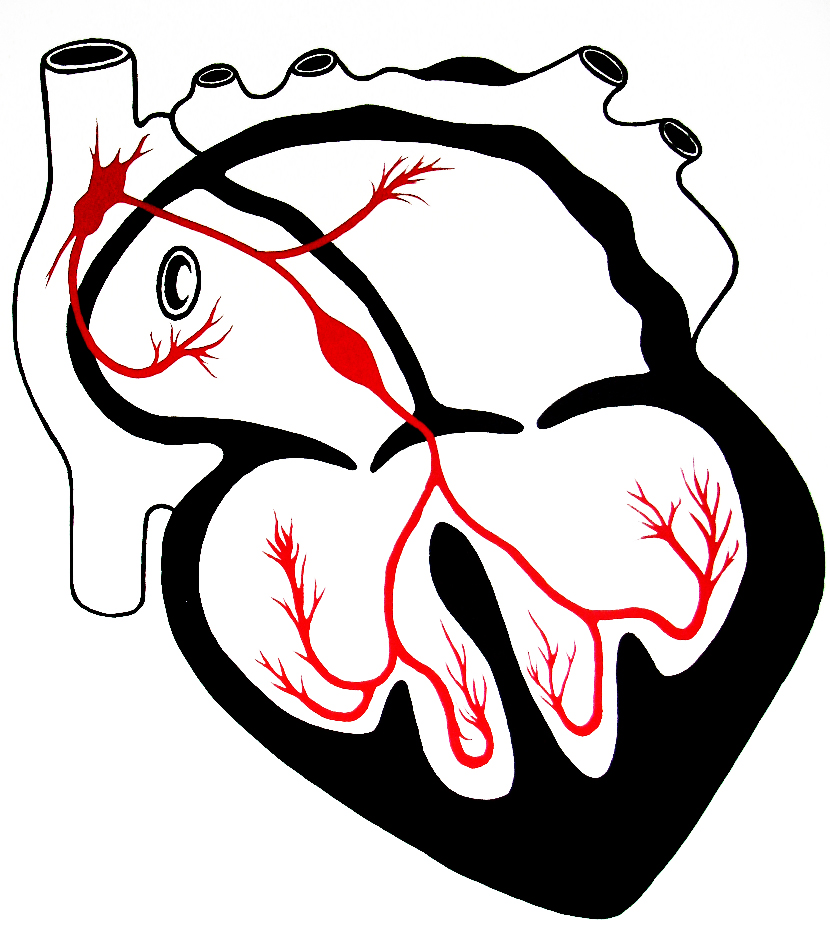

Проводящая система сердца
1
2
3
4
4
5
5
1 - синусный узел,
2 - предсердно-желудочковый узел
3 - пучок Гисса,
4 - ножки пучка Гисса,
5 - волокна Пуркинье
Спинной мозг собаки. Поперечный срез
Окраска импрегнация азотнокислым серебром по Кахалю
III
1 - мягкая мозговая оболочка, 2 - передние корешки, 3 - задние корешки, 4 - белое вещество, 4а - передний канатик, 4б - боковой канатик, 4в - задний канатик, 4г - глиальные перегородки, 5 - серое вещество, 5а передний рог, 5б - задний рог, 6 - мотонейроны, 7 - ассоциативные нейроны, 8 - центральный канал выстланный эпендимной глией, 9 - передняя срединная б
Дифференцировка моноцитов в различные типы макрофагов
1 - моноцит, 2 - антиген-презентирующая клетка (АПК), 3 - гистиоцит, 4 - клетка Купфера, 5 - алвеолярный и перитониальный макрофаги, 6 - микроглия (глиальный макрофаг), 7 - остеокласт.
Ток лимфы в лимфатическом узле
1 - приносящие лимфатические сосуды, 2 - субкапсулярный (краевой или маргинальный) синус, 3 - вокругфолликулярные (корковые или промежуточные),4-мозговые (промежуточные), 5 - воротный (центральный), 6 - выносящий лимфатический сосуд
Особенности кровоснабжения селезенки
1 - капсула селезенки с мезотелием, 2 - трабекула, 3 - селезеночная артерия, 4 - трабекулярная артерия, 5 - пульпарная артерия, 6 - селезеночная вена, 7 - трабекулярная вена, 8 - пульпарная вена, 9 - красная пульпа селезенки, 10 - центральная артерия, 11 - кисточковые артериолы,12 - артериальный сфинктер, 13 - синусные капилляры красной пульпы, 14 - венозный сфинктер, 15 - трофические капилляры белой пульпы, 16 - синусные капилляры белой пульпы, 17 - периартериальное лимфоидное влагалище, 18 - мантия или корона, 19 - центр размножения, 20 - маргинальная зона, 21 - трофические капилляры красной пульпы
