Висновок
В даному розділі було здійснено розподіл адресного простору на всіх поверхах організації. Для першого поверху маска становить 255.255.255.224, другого – 255.255.224.0, третього – 255.255.255.224, для четвертого – 255.255.224.0
Розділ 5. Моделювання комп’ютерної мережі
Packet Tracer - емулятор мережі передачі даних, створений фірмою Cisco Systems. Дозволяє робити моделі мережі, налаштовувати маршрутизатори і комутатори для взаємодії між декількома користувачами. Включає в себе серії маршрутизаторів Cisco 1800, 2600, 2800 і комутаторів 2950, 2960, 3650. Крім того є сервери DHCP, HTTP, TFTP, FTP, робочі станції, різні модулі до комп'ютерів і маршрутизаторів, пристрої WiFi, різні кабелі. Успішно дозволяє створювати складні макети мереж, перевіряти на працездатність топології.
Для того, щоб розпочати побудову робочої мережі необхідно запустити програму(Пуск – Програми – Cisco Packet Tracer – Cisco Packet Tracer.exe), з’явиться вікно, що матиме вигляд(див. рис. 5.1):
Рисунок 5.1 - Робоча область програми
Створюємо локальну мережу. Спочатку розмістимо на кожному поверсі по одному комутатору, для цього необхідно вибрати в лівій нижній частині вікна програми Switches, і далі вибрати необхідний елемент (рис. 5.2).
Рисунок 5.2 – Вибір комутатора
Наступне, що нам необхідно зробити – це розмістити на кожному поверсі по декілька комп’ютерів (наприклад 2), для цього в лівій нижній частині вікна програми вибираємо End Devices, обираємо PC-PT і розміщуємо як наведено на рисунку 5.3.
Сполучимо комп’ютери з комутатором даного поверху, для цього виберемо Conneсtion – Copper Straight-Throught (див. рис. 5.3).

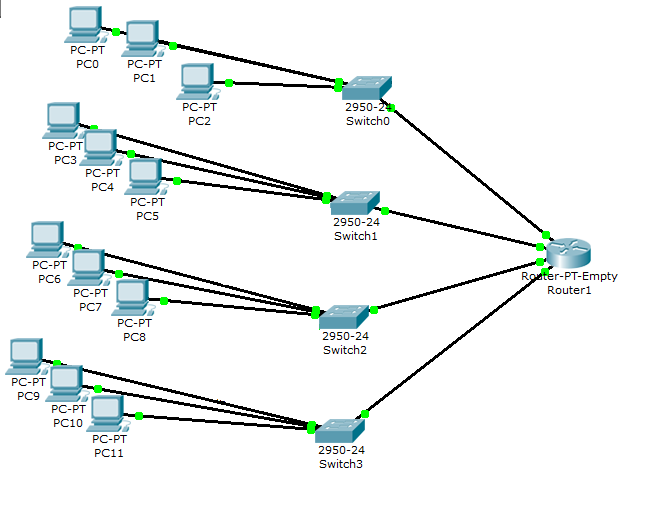

Рисунок 5.3 - Схема розміщення та сполучення робочих
станцій з комутаторами і маршрутизатором
Вказуєм для кожного комп’ютера IP адресу, маску та шлюз для цього натискаєм на PC-PT перехотим в Desktop – IP Configuration і вказуємо відповідні параметри для кожного з поверхів.

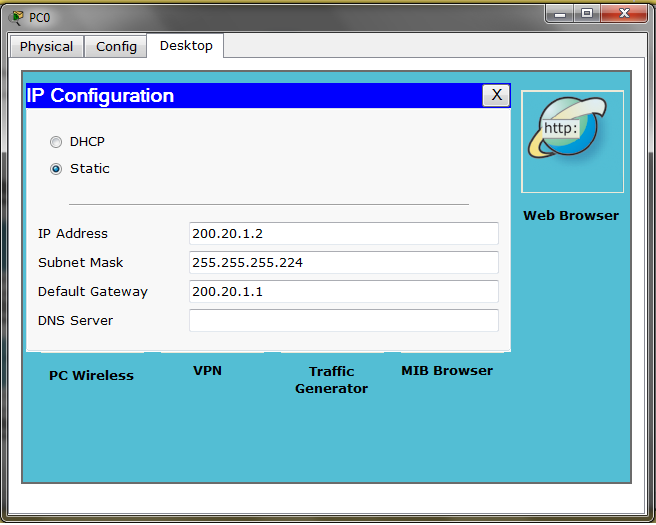

Рисунок 5.4 – Приклад запису IP адреси
Далі розміщуєм маршрутизатор і з’єднуємо з комутатори (див. рис.5.6). Після цього натискаємо на роутер переходимо в закладку Config вибираєм FastEthernet і вказуємо відповідні параметри:
1й поверх 200.20.1.0
2й поверх 168.5.1.0
3й поверх 193.1.5.0
4й поверх 174.5.15.0
В цьому ж вікні переходимо до пункту RIP і задаємо адреси мереж:
200.20.1.0, 168.5.1.0, 193.1.5.0, 174.5.15.0.
Рисунок 5.5 – Приклад запису динамічної маршрутизації
Розміщуємо на кожному з поверхів по серверу та приєднаємо до маршрутизатора модем і налаштовуємо (див. рис.5.6)

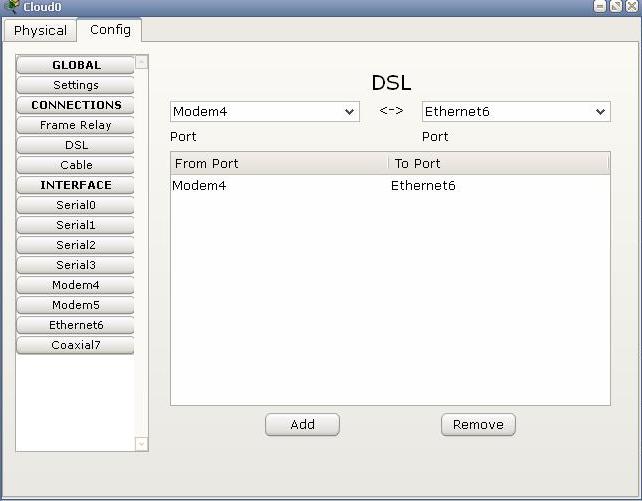

Рисунок 5.6 - Налаштування модема
Рисунок 5.7 – Схема мережі
Для перевірки передамо пакети між поверхами (див. рис.5.8). Правильний результат матиме вигляд:
Рисунок 5.8 – Передача пакетів між поверхами
Висновок
За допомогою програми Packet Tracer мною було створено модель комп’ютерної мережі, здійснено її налаштування та передачу пакетів даних.
Висновки
У даному курсовому проекту для проектування комп’ютерної мережі на підприємстві я обрав зіркоподібну топологію при об’єднанні комп’ютерів з комутатором та з маршрутизатором. Об’єднання комп’ютерів на всіх поверхах відбувається за допомогою технології Fast Ethernet.
Врахувавши усі переваги і недоліки, для комп’ютерної мережі відділів та горизонтальної підструктури нашого підприємства я обирав виту пару 5 категорії , яка цілком нас задовольняє по характеристиках смуги пропускання та підтримуваних відстанях. Для вертикальної підструктури використаємо також неекрановану виту пару категорії 5. Загальна довжина кабелю, яка буде використана на нашому підприємстві становить 4580м.
В якості комутатору відділу я буду використовувати D-Link DGS-3420-52T , на кожен поверх нам потрібно по 1 комутатора, тому маючи 4 поверхи ми використовуємо 4 комутатора. Маршрутизатор використовуємо модель D-Link DIR-620 . Для підключення до мережі Internet використовуємо модем TP-LINK TD-8811.
Здійснив розподіл адресного простору на всіх поверхах організації, визначив маски кожної з цих мереж та склав таблицю маршрутизації.
Змоделював налаштування мережі за допомогою програми Cisco Packet Tracer, яка відповідає проектуємій мережі на нашому підприємстві.
