II. Получение вах на экране осциллографа.

1. Открыть файл «Схемы\09\C9_014\C9_014.CA4» папки «Схемы».

2. Включить схему (рисунок 5).

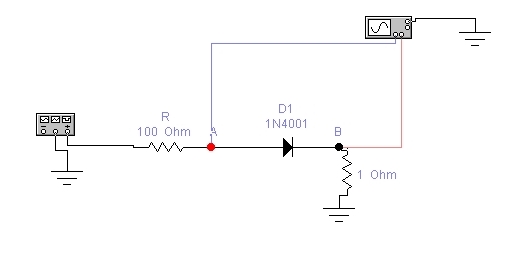

Рисунок 5 – Схема подключения осциллографа.

На ВАХ, появившейся на экране осциллографа, по горизонтальной оси считывается напряжение на диоде в милливольтах (канал А), а по вертикальной - ток в миллиамперах (канал В, 1 мВ соответствует 1 мА).

3. Измерить и записать величину напряжения изгиба.

III. Снятие вах при различный температурах.

1. Для снятия ВАХ при различных температурах провести эксперимент I, но изменяя температуру диода.

Для изменения температуры диода необходимо щелкнуть правой кнопкой мыши на диоде, в контекстном меню выбрать «Component Properties», в открывшемся диалоговом окне на вкладке «Analysis Setup» снять "метку" «Use global temperature » и в поле «Temperature» установить необходимую температуру.

IV. Измерение статического сопротивления диода.

1. Открыть файл «Схемы\09\C9_011\C9_011.CA4» папки «Схемы».

2. Включить цепь.

3. Определить статическое сопротивление диода при прямом включении.

Мулътьиметр (рисунок 6) включен в режим омметра.

Рисунок 6 – Мультиметр.

4. Открыть файл «Схемы\09\C9_011\C9_011а.ewb» папки «Схемы» и аналогично определить статическое сопротивление диода при обратном включении.

5. Записать результаты измерений.

V. Исследование выпрямительных свойств диода.

1. Открыть файл «Схемы\09\C9_002\C9_02. ewb» папки «Схемы»

2. Включить цепь.

На экране осциллографа хорошо наблюдаются выпрямительные свойства диода Сигнал синего цвета -сигнал с генератора, сигнал красного цвета - выпрямленный диодом сигнал. Переключив генератор в режим генерации пилообразных и прямоугольных импульсов, хорошо заметны выпрямительные свойства диода.

При подключении стабилитрона к источнику постоянного напряжения через резистор получается простейшая схема параметрического стабилизатора (рисунок 7).

Рисунок 7 - Параметрический стабилизатор.

Ток I_ст стабилитрона может быть определен вычислением падения напряжения на резисторе R:

I_ст =(Е - U_ст)/R

Напряжение стабилизации U_стаб стабилитрона определяется точкой на вольтамперной характеристике, в которой ток стабилитрона резко увеличивается. Мощность рассеивания стабилитрона Р_ст вычисляется:

Р_ст = I_ст U_ст

Дифференциальное сопротивление стабилитрона вычисляется так же, как для диода, по наклону ВАХ.

II. Измерение напряжения и вычисление тока через стабилитрон.

1. Открыть файл «Схемы\09\C9_021\C9_021.CA4» папки «Схемы»

2. Измерить значение напряжения U_ст на стабилитроне при значениях ЭДС источника, приведенных в таблице 5 и занести результаты измерений в ту же таблицу.

Таблица 5.

Е,В	0	4	6	10	15	20	25	30	35
Uпр, мВ
Iпр, мА

3. Вычислить ток I_ст стабилитрона для каждого значения и U_ст. Результаты вычислений занести в таблицу.

4. По данным таблицы построить ВАХ.

5. Оценить по ВАХ напряжение стабилизации.

6. Вычислить мощность Р_ст, рассеиваемую на стабилитроне при напряжении Е = 20 В.

7. Измерить наклон ВАХ в области стабилизации напряжения и оценить дифференциальное сопротивление стабилитрона в этой области.

8. Записать полученные данные.
