Графическая работа №3 «Пересечение поверхностей»
Цель задания – закрепление навыков в изображении поверхностей на комплексном чертеже, решение позиционной задачи на построение линии взаимного пересечения двух поверхностей. Исходные данные приведены в таблице вариантов.
Работа выполняется на двух листах формата А3. При изображении на чертеже двух поверхностей контур одного тела внутри другого рекомендуется проводить сплошной тонкой линией. После построения точек исходных линий следует показать видимость поверхностей и линии пересечения. При определении видимости оба геометрических тела следует считать непрозрачными. Построение профильной проекции для нахождения точек линии пересечения применять только в случае необходимости.
При решение задачи 3.2. следует проанализировать условия взаимного положения тел и решить вопрос о применении способа вспомогательных концентрических или эксцентрических сфер. Изображения проекций вспомогательных сфер, а также окружностей, которые получается на них в пересечении с данными поверхностями, следует выполнить сплошными тонкими линиями.
Содержание задания №3
3.1. Построить линию пересечения двух поверхностей способом вспомогательных секущих плоскостей.
3.2. Построить линию пересечения двух поверхностей способом вспомогательных сфер.
3.3. Построить развертку одну из поверхностей по указанию преподавателя и нанести на нее линию пересечения.
Решение задач задания №3
Решение задачи 3.1 показано на рис. 11.
Рисунок 11. Построение линии пересечения поверхностей способом вспомогательных плоскостей.
Решение задачи 3.2 показано на рис. 12.
Рисунок 12. Построение линии пересечения поверхностей способом вспомогательных сфер.
Решение задачи 3.3 приведено на рис. 13.
Рисунок 13. Построение развертки боковой поверхности конуса.
Варианты графической работы №3

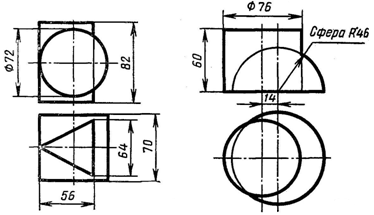

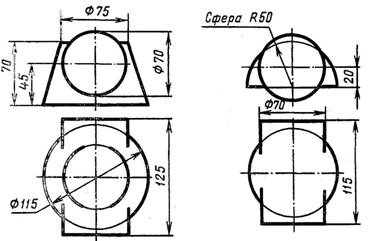

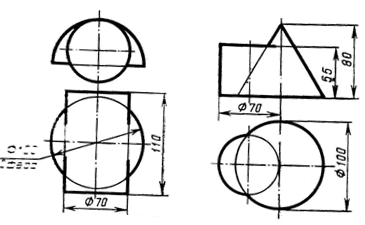

Варианта №1
|

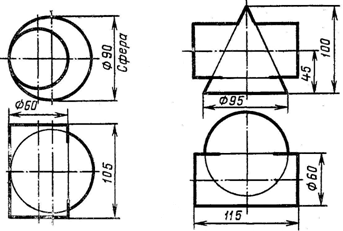

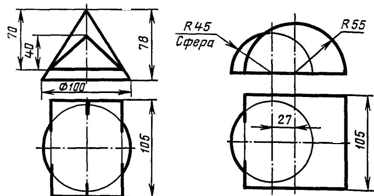

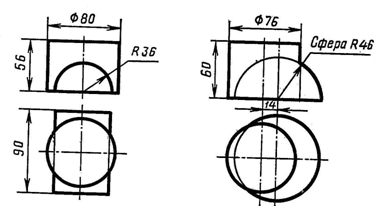

Вариант №2
|

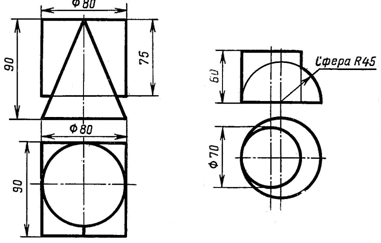

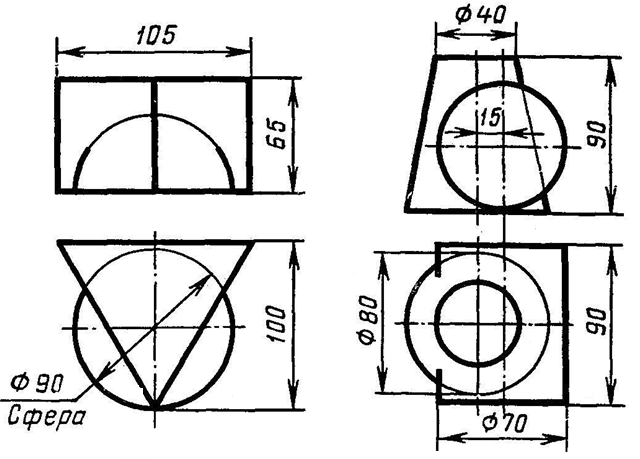

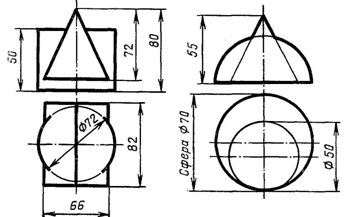

Варианта №3
|

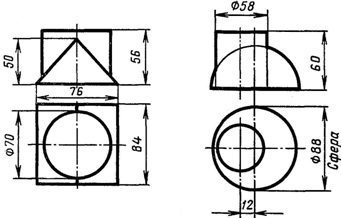

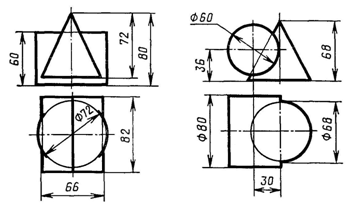

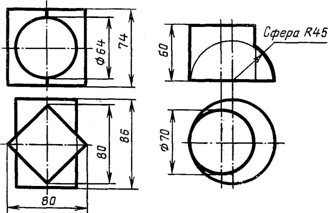

Варианта №4
|

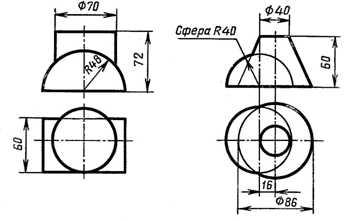

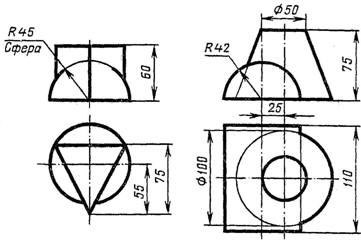

Варианта №5
|

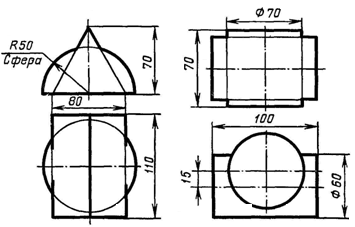

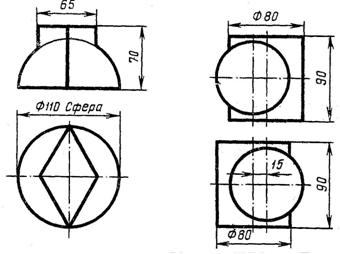

Варианта №6
|

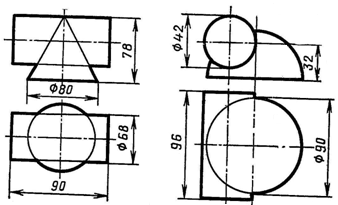

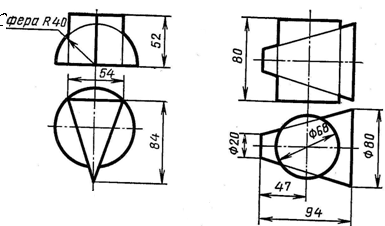

Варианта №7
|

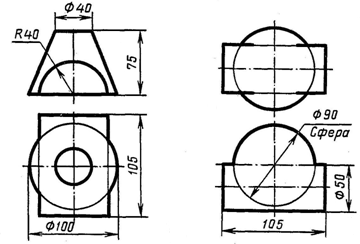

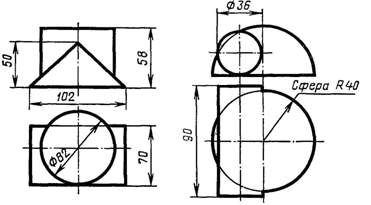

Варианта №8
|
Варианта №9
|
Варианта №10
|
Варианта №11
|
Варианта №12
|
Варианта №13
|
Варианта №14
|
Варианта №15
|
Варианта №16
|
Варианта №17
|
Варианта №18
|
Варианта №19
|
Варианта №20
|
Варианта №21
|
Варианта №22
|
Варианта №23
|
Варианта №24
|
Варианта №25
|
Варианта №26
|
Варианта №27
|
Варианта №28
|
Варианта №29
|
Варианта №30
|
