3. Испытание жидких дорожных битумов

3.1. Лабораторная работа №5

Определение условной вязкости жидких битумов.

1. Теоретическая часть.

Условная вязкость показывает время, в течение которого определенное количество битума протекает через отверстие определенного размера при заданной температуре . Показателем условной вязкости для жидкого битума является время истечения 50 мл материала через отверстие диаметром 5 мм при температуре 60 ⁰С ( ). Условная вязкость определяется по ГОСТ 11503-74.

2. Материалы и оборудование.

Битум жидкий, стандартный дорожный вискозиметр, мерный стакан объемом 100-150 мл, термометр до 100 ⁰С, секундомер.

3. Ход работы.

Условную вязкость определяют на стандартном дорожном вискозиметре (рисунок 3.1), который состоит из водяной бани с электроподогревом (1), внутри которой размещается латунный цилиндр диаметром 160 и высотой 120 мм с крышкой (2). В центре дна цилиндра имеется сточное отверстие диаметром 5 мм.

Подготовить вискозиметр, промыть бензином внутренние стенки и дно цилиндра и высушить на воздухе.

• Битум перед испытанием должен быть обезвожен фильтрованием через слой (15-20 мм) крупнокристаллической свежепрокаленной поваренной соли или хлористого кальция. Битум, обезвоженный и нагретый до подвижного состояния, процеживают сквозь сито №07 и перемешивают до полного удаления пузырьков воздуха.

• В водяную рубашку вискозиметра заливают воду, включают электроподогрев и устанавливают переключатель температуры на 60 ⁰С.

• Сточное отверстие вискозиметра закрывают шариковым клапаном. Подставив под отверстие фарфоровую чашку, наливают битум, нагретый до температуры на 2-3 ⁰С выше требуемой, в цилиндр вискозиметра. Устанавливают в цилиндр термометр и, перемешивая им битум, следят, когда его температура будет равна 60 + 0,5 ⁰С. Температура воды в бане должна быть такой же.

• Под сточное отверстие ставят сухой мерный цилиндр, быстро приподнимают стержень клапан и дают битуму свободно вытекать в цилиндр. Когда уровень материала в мерном цилиндре достигнет 25 мл, включают секундомер, а в момент достижения уровня, равного 75 мл, его останавливают.

• Определяют условную вязкость как среднее арифметическое результатов двух параллельных определений. Расхождение между ними не должно превышать при вязкости до 40 с – 2 с, а при вязкости более 40 с – 10% от значения меньшего результата.

4. Лабораторный журнал.

№ п/п	Температура, 0С	Диаметр отверстия, мм	Условная вязкость
Среднее отклонение

5. Записать результаты.

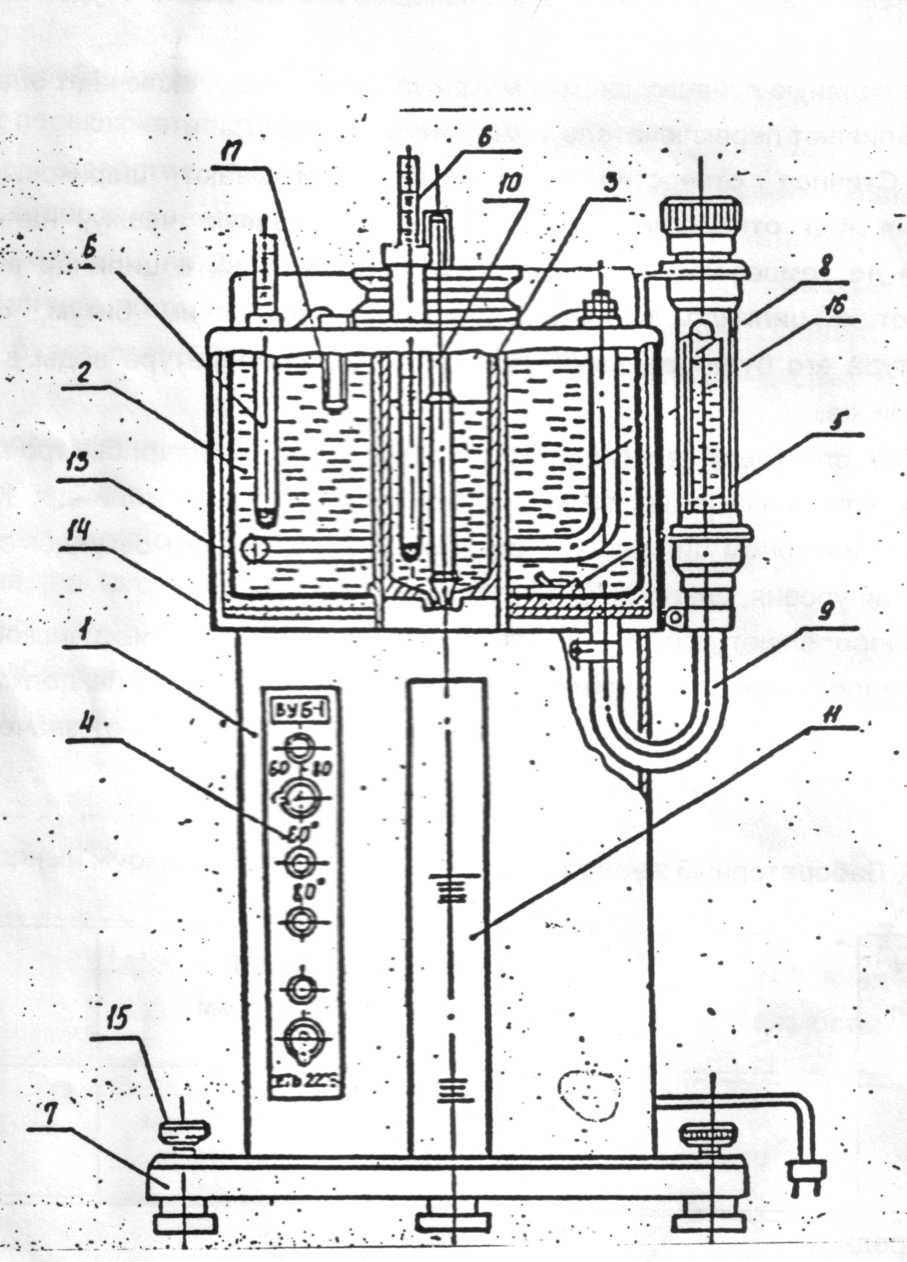

Рисунок 3.1 - Стандартный дорожный вискозиметр.

1-корпус аппарата; 2-водяная баня; 3-стакан; 4- блок управления;

5-мешалка; 6-лаборатоный термометр; 7-основание; 8-водомерная трубка; 9-резиновый шланг; 10-клапан; 11-мерный цилиндр; 13-теплоизоляционная прокладка; 14-кожух; 15-регулировочные винты; 16-ТЭН; 17-пробирка с термочувствительным элементом.
