Разновидности складок

Морфологическая классификация складок

По ориентировке осевой плоскости выделяют:

Прямые – с вертикальной осевой плоскостью

Наклонные – с наклонной осевой плоскостью и падающими в разные стороны крыльями

Опрокинутые – с наклонной осевой поверхностью и крыльями подающими в одну сторону

Лежачие – с горизонтальной осевой поверхностью

Ныряющие – горизонтальная поверхность изогнута и меняет свой азимут падения на противоположенный

Разновидности складок по ориентировке осевой плоскости

1 прямые,2 наклонные,3 опрокинутые,4 лежачие,5 ныряющие

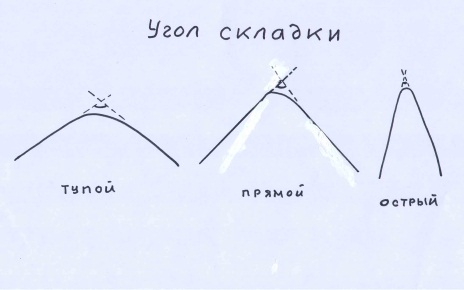

По величине угла в замковой части выделяют:

Открытые, (угол более 90 градусов),

Средние (угол от 30 до 90 градусов),

Сжатые (угол менее 30 градусов)

По взаиморасположению крыльев выделяют :

1 - Нормальные, с крыльями падающими в разные стороны,

2 - Изоклинальные, с параллельными крыльями,

3 - Веерообразные, с раздувами в ядре и пережимом крыльев складки

По форме замка выделяют складки:

1Аркообразные

2-Гребневидные (треугольные)

3-Килевидные (с острым замком)

4-Сундучные (с плоским замком)

Замыкание складок

Шарнир складки может изгибаться в вертикальной плоскости– ундулировать.

При воздымании или погружении шарнира может произойти замыкание складок

Периклинальное замыкание – погружение шарнира идет от ядра складки (антиклинальные складки)

Центриклинальное замыкание - погружение шарнира идет внутрь к ядру складки (синклинальные складки)

Область погружения, выклинивания складки называется -«апикаль»

Флексуры

Коленообразные, ступенчатые изгибы пластов.

Выделяют: приподнятое, опущенное и смыкающее крылья

Бывают согласные флексуры с падением всех крыльев в одну сторону и несогласные, со смыкающим крылом падающим в другую сторону

Лекция №11 «Тектонические дизьюнктивные нарушения»

Разновидности нарушений

Трещины – (диаклазы)расколы без перемещений (бывают - зияющие, закрытые и скрытые)

Разломы (разрывы, параклазы) - с перемещением блоков горных пород

Выделяют элементы разломов:

Поверхность разлома – сместитель,

Сместившиеся блоки- крылья,

Величина смещения – амплитуда

Типы разрывных нарушений

Сбросы, взбросы, сдвиги, надвиги.

Сбросы – нарушения у которых сместитель наклонен в сторону опущенного блока.

Выделяют поднятое и опущенное крылья, сместитель, угол падения сместителя, вертикальную амплитуду, горизонтальную амплитуду и амплитуду по сместителю (истинное смещение).

Различают пологие (Угол до 45 градуса), крутые (от 45 до 80 градусов), вертикальные (от 80 до 90)

По отношению к складчатости выделяют: продольные, поперечные и диагональные разломы

Сброс 1- план, 2 – разрез, справа – элементы сброса

А- приподнятый (лежачий) блок,

Б-опущенный (висячий), ГГ сместитель,

а – угол падения, а-б истинное смещение

а-в - горизонтальная амплитуда

б-в - вертикальная амплитуда

Взбросы -Нарушения в которых сместитель наклонен в сторону приподнятого блока.Элементы взбросов выделяют аналогично сбросам.

Грабены -группы сбросов и взбросов, с опущенной центральной частью, сложенной более молодыми породами, чем в краевых частях

Горсты -структуры образованные сбросами и взбросами, центральные части которых приподняты относительно крыльев и сложены более древними породами

«Первое правило» (универсальное) Древние породы поднятого крыла контактируют, по разлому, с молодыми породами опущенного крыла

Второе правило(для моноклинального залегания).Поднятый пласт перемещается по падению

Сдвиги -разломы по которым происходят горизонтальные перемещения блоков

По наклону угла сместителя выделяют: вертикальные (а), наклонные (б), горизонтальные (в), по величине угла наклона – пологие и крутые

По относительному перемещению крыльев различают правые и левые сдвиги

Надвиги - разломы взбросового типа, связанные со складчатостью.Выделяют: крутые (угол падения сместителя более 45 градусов –а) Пологие (менее 45 - б)Горизонтальные (близкие к горизонтальным - в)

Разломы регионального масштаба

Тектонические покровы (шарьяжи)и глубинные разломы (сотни, иногда тысячи километров

Шарьяжи – крупные пологие и горизонтальные надвиги, перемещающие складчатые комплексы

Перемещенное крыло покровов (надвинутое, верхнее)-аллохтон,

Не перемещенное (нижнее) крыло - автохтон

Глубинные разломы - не линия а протяженные зоны разломов, проявлена интенсивная складчатость трещиноватость. Их ширина – от километров до первых десятков км. по простиранию и могут проникать в мантию

В Геосинклиналях это обычно взбросы и сдвиги,На платформах – сбросы, образующие рифты

Изображение разломов на карте

Раньше разломы изображали красными линиями, теперь – жирными черными

Значок падения указывает направление и угол

В поднятом крыле обнажаются древние породы, в опущенном - молодые

Чтение складчатых структур, разбитых разломами

Необходимо определить направление падения пластов и сместителя, восстановить общую ситуацию их пересечения и пересечения пластов с земной поверхностью, которая может быть не плоской а являться сложным рельефом, поэтому выход плоскости сместителя на поверхность может выглядеть не прямой а сложной кривой линией.

Если сместитель падает в сторону опущенной части структуры - это сброс, если – в сторону приподнятой –взброс или надвиг.

По простиранию нарушения могут меняться (сброс на взброс и т.д.)

Определение опущенного и поднятого крыльев складок

Правило третье. Опущенная часть антиклинальной складки (при сбросе или взбросе) более узкая, чем приподнятая( эродированная), а в синклиналях – наоборот, опущенная более широкая

Сдвиги выражаются горизонтальным смещением складок, без изменения их ширины, но с разрывом самих складок и смещением их осей
