Завдання 2.12. Взаємний перетин

Побудувати лінію перетину прямого кругового конуса з горизонтально-проекційною віссю та прямої трикутної призми з фронтально-проекційними ребрами.
Діаметр кола основи конуса 120 мм, його висота - 90 мм. Координати центра кола основи конуса М(70,70,0).
Координати вершин трикутника АВС передньої основи призми взяти з табл. 2.12. Висота призми (довжина бічного ребра) h = 130мм.
Приклад виконання завдання подано па рис. 2.42

Таблиця 2.12 – Варіанти завдання 2.12

Варіант	Координати вершин трикутника основи, мм
Варіант	А	В	С
	70,140,0	110,140,60	20,140,70
	80,140,0	120,140,60	10,140,70
	60,140,10	110,140,60	20,140,80
	50,140,80	30,140,10	110,140,10
	70,140,0	50,140,50	90,140,50
	40,140,70	130,140,20	50,140,80
	110,140,70	30,140,70	70,140,10
	30,140,10	100,140,10	40,140,70
	110,140,10	10,140,10	60,140,60
	70,140,10	120,140,60	20,140,70
	80,140,10	120,140,60	10,140,70
	60,140,20	120,140,70	30,140,80
	40,140,80	120,140,40	20,140,0
	100,140,10	50,140,80	10,140,10
	110,140,10	30,140,10	70,140,60
	40,140,10	130,140,20	50,140,80
	110,140,60	70,140,20	30,140,60
	60,140,60	100,140,30	40,140,0
	110,140,10	60,140,60	10,140,10
	70,140,20	120,140,70	20,140,80
	80,140,20	110,140,80	30,140,70
	50,140,20	110,140,50	20,140,70
	30,140,80	110,140,60	70,140,0
	100,140,10	50,140,80	10,140,20
	70,140,60	110,140,20	30,140,10
	40,140,10	120,140,40	50,140,80
	40,140,70	30,140,10	100,140,10
	40,140,0	60,140,60	100,140,30

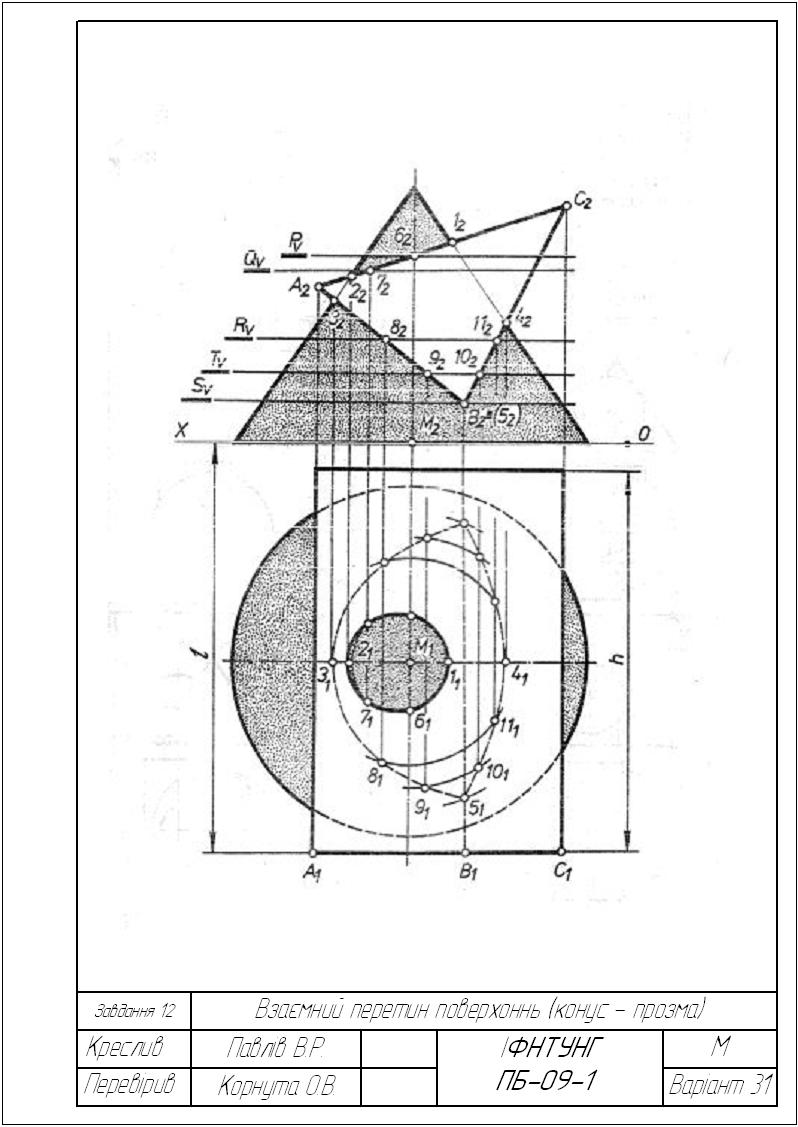

Рисунок 2.42 – Приклад виконання завдання 2.12

Завдання 2.13. Взаємний перетин

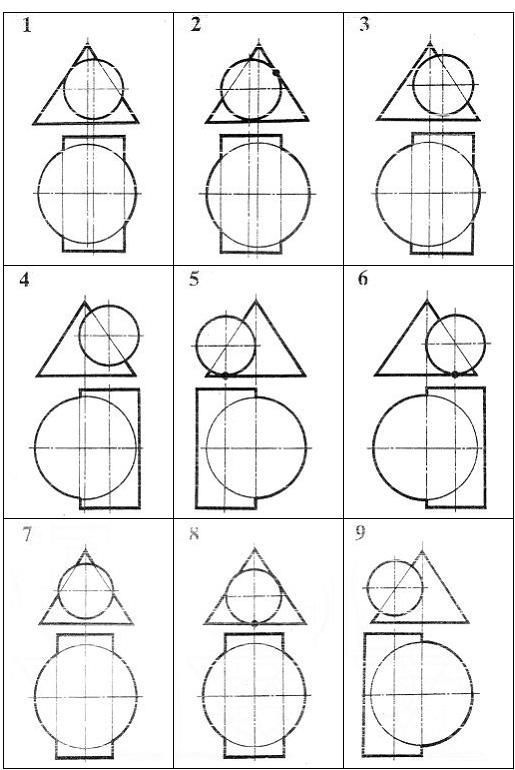

Таблиця 2.13 – Варіанти завдання 2.13

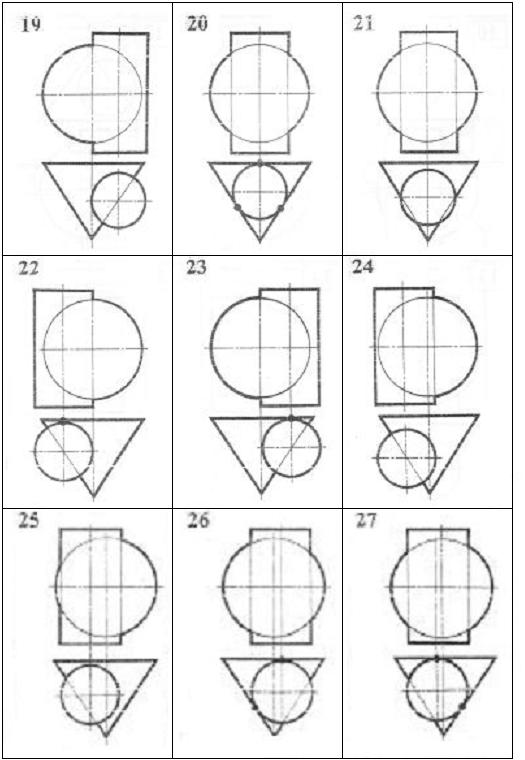

Продовження таблиці 2.13

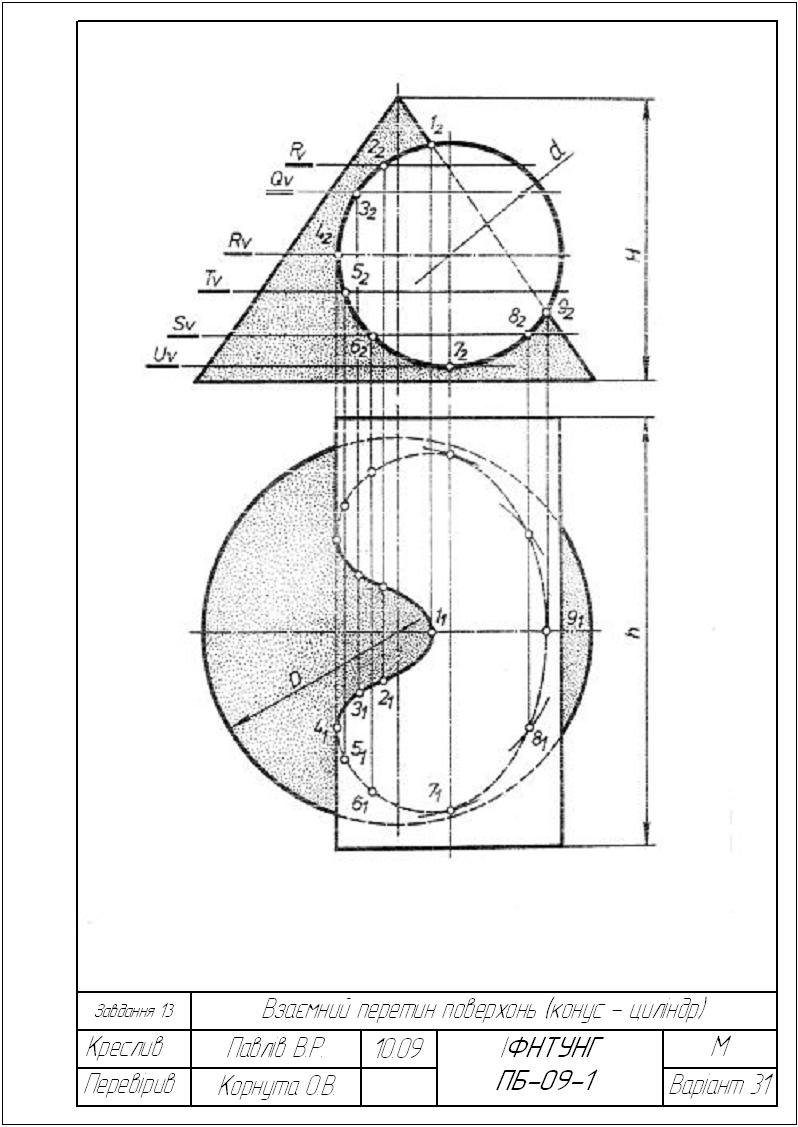

Рисунок 2.43 – Приклад виконання завдання 2.12
