Завдання 4.10 Переріз конуса площиною. Розгортка.
1. Побудувати переріз прямого кругового конуса горизонтально-проекційною (варіанти 1-5, 11-15, 21-25) або фронтально-проекційною (варіанти 6-10, 16-20, 26-30) площиною та розгортку поверхні конуса з нанесенням на неї лінії перетину. Конус висотою 60 мм і діаметром основи 90 мм. Координати центра кола основи S(20,50,0).
2. Дані до завдання взяти з табл.2.10.
3. Приклад виконання завдання подано на рис. 2.40
Схеми розташування площини
для варіантів: 1-5,11-15, 21-25 для варіантів 6-10,16-20,26-30
Таблиця 2.10– Варіанти завдання 2.10
Варіант |
Параметр площини, мм |
||
OPх |
OPy |
OPz |
|
|
45 |
60 |
|
|
45 |
70 |
|
|
45 |
80 |
|
|
50 |
60 |
|
|
50 |
70 |
|
|
45 |
|
20 |
|
45 |
|
30 |
|
45 |
|
40 |
|
55 |
|
20 |
|
55 |
|
30 |
|
50 |
100 |
|
|
70 |
30 |
|
|
70 |
40 |
|
|
70 |
50 |
|
|
55 |
60 |
|
|
55 |
|
40 |
|
50 |
|
30 |
|
50 |
|
40 |
|
50 |
|
50 |
|
45 |
|
45 |
|
55 |
70 |
|
|
45 |
100 |
|
|
70 |
60 |
|
|
70 |
45 |
|
|
55 |
100 |
|
|
45 |
|
50 |
|
45 |
|
60 |
|
55 |
|
45 |

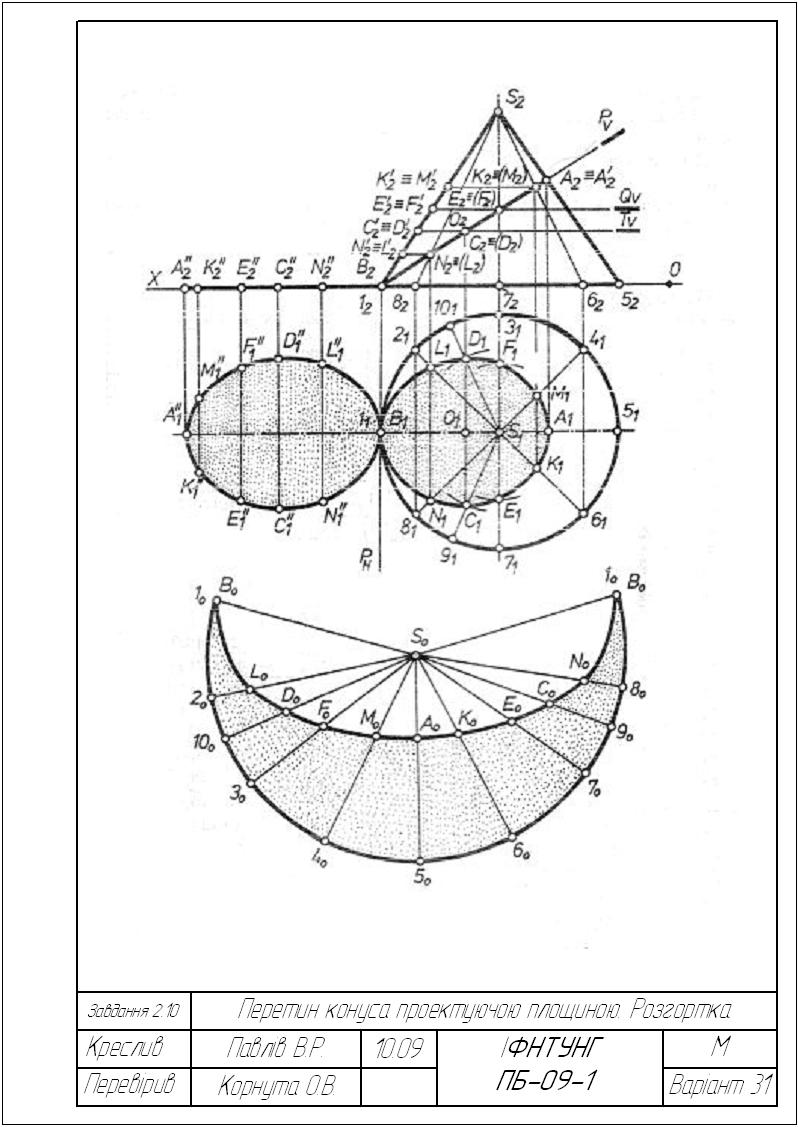

Рисунок 2.40 – Приклад виконання завдання 2.10
Завдання 2.11 Переріз конуса площинами.
За однією проекцією прямого конуса побудувати дві інші проекції конуса.
Варіанти завдання взяти з табл. 2.11.
Розміри конуса:
а) діаметр кола основи – 70 мм; висота конуса – 100 мм;
б) форму перерізу побудувати пропорційним збільшенням заданої графічної умови.
Приклад виконання завдання подано на рис. 2.41.

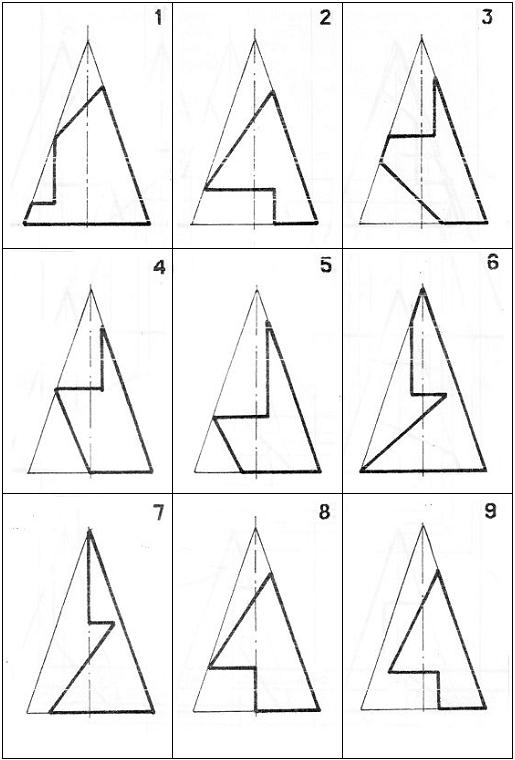

Таблиця
2.11–
Варіанти
завдання 2.11

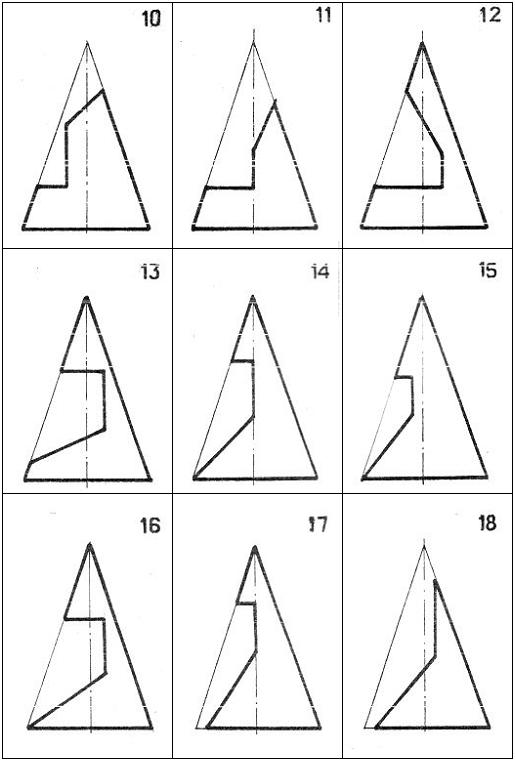

Продовження таблиці 2.11
Рисунок 2.41 – Приклад виконання завдання 2.11
