4.3. Автоматическая система регулирования давления в резервуаре
Функциональная схема системы показана на рис. 4.3. На схеме обозначено: СВД – сеть высокого давления; СНД – сеть низкого давления; Р – резервуар; РО – регулирующий орган (вентиль); ИМ – исполнительный механизм; У – усилитель; РУ – регулирующее устройство; ЗУ – задающее устройство; ДД – датчик давления; x – ход вентиля; р – давление в резервуаре.
Структурная схема системы приведена на рис. 4.4. На схеме обозначено:
– сигнал задания;
– ошибка регулирования;
– передаточная функция пропорционально-дифферен-цирующего регулирующего устройства, ;
, – коэффициент передачи и постоянная времени регулирующего устройства;
– выходной сигнал регулирующего устройства;
Рис. 4.3. Функциональная схема автоматической системы
регулирования давления в резервуаре

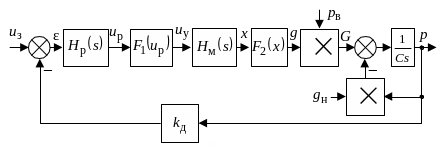

Рис. 4.4. Структурная схема автоматической системы
регулирования давления в резервуаре
– статическая характеристика усилителя;
и – коэффициент передачи и максимальное значение выходного сигнала усилителя мощности, ;
– передаточная функция исполнительного механизма;
, – коэффициент передачи и постоянная времени исполнительного механизма;
– характеристика нелинейности типа «упор» вентиля;
– коэффициент передачи вентиля;
– максимальный ход вентиля;
g – проводимость вентиля;
– проводимость утечки (нагрузки);
– давление в СВД; = 1,2 МПа.
G – расход газа;
С – емкость резервуара;
– коэффициент передачи датчика давления.
Исходные данные для расчета и моделирования системы приведены в табл. 4.2.
Таблица 4.2
Данные для расчета и моделирования автоматической системы регулирования давления в резервуаре
Параметр |
Вариант |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
, B |
8 |
9 |
4 |
5 |
6 |
7 |
8 |
5 |
|
0,2 |
0,3 |
0,3 |
0,2 |
0,5 |
0,5 |
0,5 |
0,5 |
, c |
2,5 |
1,5 |
1,5 |
4 |
2,5 |
3 |
4 |
2 |
|
5 |
5 |
5 |
2,5 |
5 |
2,5 |
2,5 |
2,5 |
, м/В |
10-3 |
2·10-3 |
2·10-3 |
2·10-3 |
2·10-3 |
10-3 |
10-3 |
10-3 |
, c |
0,1 |
0,2 |
0,15 |
1 |
0,5 |
1 |
0,08 |
0,1 |
, м2/с·МПа |
5 |
8 |
4 |
4 |
2,5 |
2 |
4 |
5 |
, мм |
1 |
1 |
1 |
1,2 |
1,5 |
1.5 |
2 |
1 |
С, м3 /МПа |
1 |
2 |
4 |
5 |
2,5 |
2 |
10 |
2,5 |
, В/МПа |
40 |
40 |
40 |
40 |
50 |
50 |
50 |
50 |
, м³/сМПа |
0,02 |
0,02 |
0,01 |
0,02 |
0,02 |
0,015 |
0,025 |
0,02 |
Примечания.
1. В табл. 4.2 приведены значения , и , соответствующие рабочей точке. Линеаризацию системы провести для нелинейной зависимости при = const.
2. Область устойчивости системы следует построить в плоскости параметров ( , ).
3. При оптимизации системы необходимо определить наилучшие в смысле интегральной квадратичной оценки значения параметров регулирующего устройства и .
4. При расчетах и моделировании линеаризованной системы определите статические и динамические характеристики для давления p и ошибки ε в зависимости от сигнала задания , изменения давления в СВД, представляющих собой внешнее возмещение, и проводимости нагрузки . Для нелинейной системы определите следующие статистические характеристики:
- зависимость хода клапана х от давления в СВД при различных значениях ;
- зависимость хода вентиля х от при различных постоянных значениях ;
- зависимость хода вентиля х от задания при различных при = const.
Контрольные вопросы
Объясните физическую сущность нелинейности «упор».
Какое влияние оказывает проводимость нагрузки на статические и динамические характеристики системы и почему?
Как изменятся свойства системы, если в качестве регулирующего устройства использовать П, ПИ- или ПИД-регулятор?
Возможно ли применение в системе релейного регулирующего устройства?
Проанализируйте работу системы при резком уменьшении потребления газа ( = 0).
