Расчет теплообмена при естественной конвекции
Рассчитать локальные значения коэффициентов теплоотдачи и значения толщин пограничного слоя на нагретой вертикальной стенке теплового двигателя высотой h , среднее значение коэффициентов теплоотдачи в зонах ламинарного и турбулентного режимов течения потока воздуха, среднее значение коэффициента теплоотдачи по всей высоте стенки.
Построить в масштабе графики изменения коэффициентов теплоотдачи и толщины пограничного слоя по высоте стенки.
Исходные данные принять по таблице 3: среднюю температуру поверхности стенки tст и температуру воздуха tв – по последней цифре зачетной книжки, высоту стенки h – по предпоследней.
Таблица 3 Исходные данные
Номер варианта по цифре зач. кн. |
Данные для студентов, у которых сумма двух последних цифр зач. кн. от 1 до 10 |
Данные для студентов, у которых сумма двух последних цифр зач. кн. от 11 до 18 |
||||
h, m |
tст |
tв |
h, m |
tст |
tв |
|
1 |
0,9 |
41 |
15 |
1,0 |
44 |
18 |
2 |
0,8 |
40 |
14 |
0,9 |
42 |
10 |
3 |
1,1 |
42 |
16 |
1,2 |
39 |
12 |
4 |
1,2 |
45 |
14 |
0,7 |
46 |
14 |
5 |
1,4 |
43 |
15 |
1,1 |
48 |
18 |
6 |
0,7 |
44 |
12 |
1,4 |
40 |
12 |
7 |
0,9 |
48 |
14 |
1,3 |
47 |
17 |
8 |
1,1 |
41 |
10 |
1,0 |
46 |
14 |
9 |
1,2 |
42 |
12 |
0,8 |
41 |
12 |
0 |
0,8 |
45 |
15 |
0,9 |
43 |
10 |
Расчет характеристик цикла теплового двигателя
Исходные данные:
Цикл отнесен к 1 кг. воздуха;
Изобарная теплоемкость СР = 1,005 кДж/кг К
Изохорная теплоемкость С = 0,71 кДж/кг К
Газовая постоянная R = 287 Дж/кг К
Определить:
Параметры Р, v, T, U, i для узловых точек цикла.
Построить:
Цикл в координатах lg P – lg v, в координатах Р – v, используя для этого предыдущее построение. Каждая кривая линия должна быть построена, как минимум по трем точкам.
Найти:
n, C, ΔU, Δi, ΔS, q, l – для каждого процесса.
работу цикла lЦ , термический к. п. д. цикла и среднее индикаторное давление Pi .
Номер варианта принять:
а) по последней цифре зачетной книжки, если предпоследняя «0»,
б) по двум последним цифрам, если они в пределах 10 – 30,
в) по сумме двух последних цифр в остальных случаях.

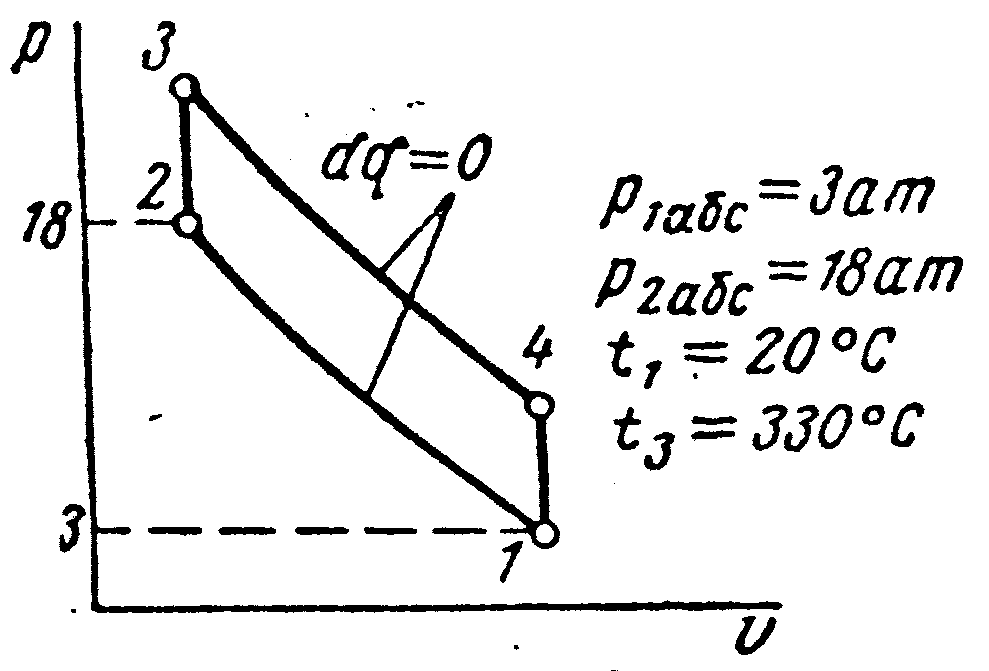

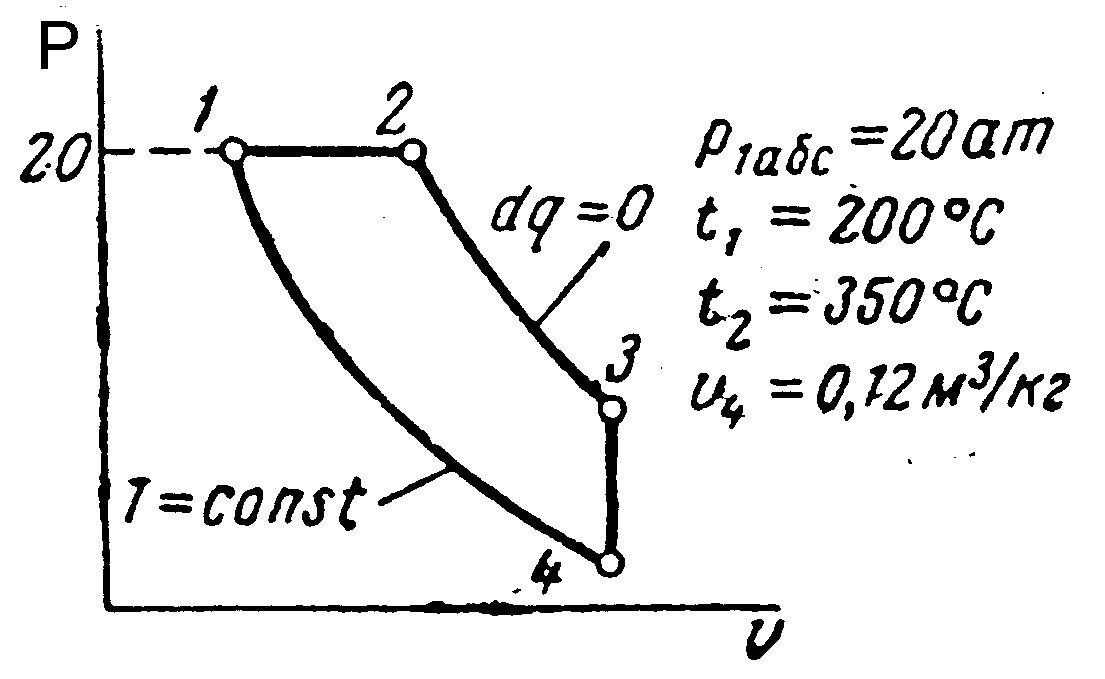

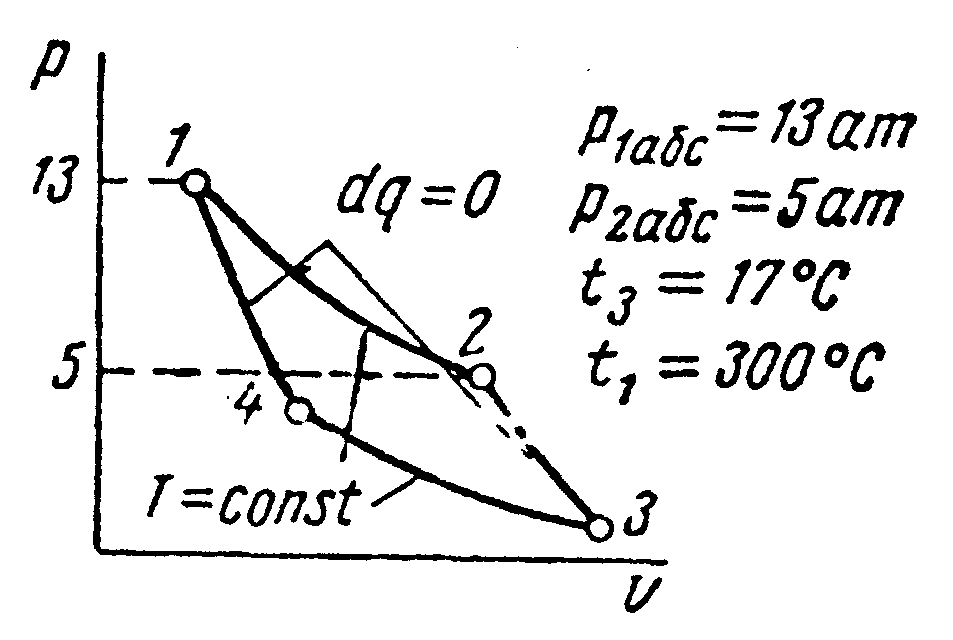

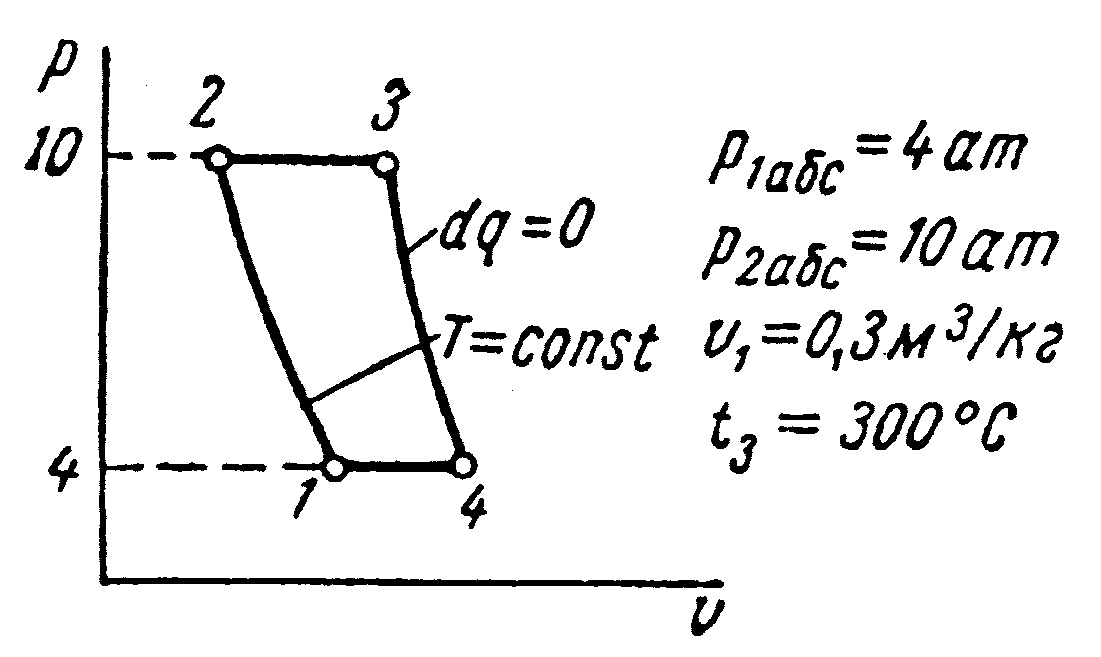

Таблица 4 Варианты заданий
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
22
|
23
|
24
|
25
|
26
|
27
|
28
|
29
|
30
|
