Сетевая топология «шина»

Сетевая топология «звезда » Сетевая топология «кольцо»

Данные посылаются всем компьютерам, но принимает их только адресат.

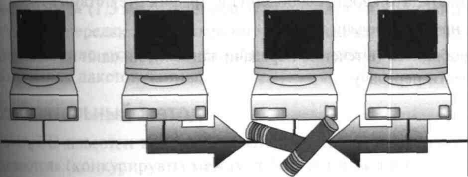

Одновременная передача данных двумя компьютерами приводит к коллизии.

Сеть Еthernet топологии «шина» с терминаторами на обоих концах кабеля.

Топология «активная звезда » или Топология «пассивная звезда»

«истинная звезда »

Концентратор — центральный узел в сети с топологией «звезда»

Простая сеть с топологией «кольцо»

Компьютер захватывает маркер и передает его по кольцу

Концентратор Концентратор Концентратор

Сеть с топологией «звезда-шина»

Пример звездно-шинной топологии

Пример звездно-кольцевой топологии

Топология “активное дерево”

Топология “пассивное дерево”
