4.4.2. Расчет цс выходного усилителя мощности с вч трансформатором
Проект
схемы ВУМ представлен на рис.4.15. В этой
схеме для компенсации влияния емкости
использовано Г-звено. Его образуют
индуктивность
совместно с емкостью
и
Рис.4.15.
Порядок расчета
Для удобства расчета ЦС двухтактного ВУМ приводится к виду, представленному на рис.4.16.
Рис.4.16.
В
этой схеме входное сопротивление
принимают равным
.
Расчет ведется на средней частоте рабочего диапазона
.
2.
По заданной степени подавления уровня
гармоник рассчитывается требуемый
коэффициент фильтрации
.
При использовании в ВУМ двухтактной
схемы требуемую степень подавления
гармоник, приходящую на цепь согласования,
можно уменьшить на 15 дБ
Расчет проводят для второй гармоники рабочей частоты, т.е. n=2.
.
3.
Выбор нагруженных добротностей
промежуточного (первого) и антенного
(второго) контуров
и
.
Первоначально
рассчитываются минимально допустимая
и максимально допустимая величины
произведения нагруженных добротностей
промежуточного и антенного контуров
и
.
Минимально допустимая величина произведения нагруженных добротностей контуров рассчитывается из условия обеспечения требований по фильтрации
, где n=2
.
Максимально допустимая величина произведения нагруженных добротностей контуров рассчитывается из условия получения полосы пропускания больше рабочей полосы частот. Если исходить из уплощенной АЧХ двух связанных контуров с фактором связи А=1, формула для расчета полосы пропускания по уровню 0.7 иметь вид
,
но при этом неравномерность отдаваемой мощности по рабочему диапазону частот составит величину не менее 3дБ. Для уменьшения уровня неравномерности целесообразно обеспечить запас по полосе пропускания
,
где Кзап – коэффициент запаса, который можно брать в пределах от 1.5 до 2.5 раз и тем больше, чем меньше допустимая неравномерность отдаваемой мощности.
Следовательно, значение произведения нагруженных добротностей контуров необходимо выбирать из условия
.
Такой
выбор величины
обеспечит выполнение требований как
по коэффициенту фильтрации, так и полосе
пропускания ЦС.
4. Нагруженная добротность промежуточного и антенного контуров как самостоятельных величин.
Нагруженные добротности АК и ПК контуров могут быть различными. Однако для лучшей равномерности АЧХ двух связанных контуров их добротности целесообразно выбрать равными из условия
.
5. Добротность холостого хода промежуточного и антенного контуров.
Нагруженное значение добротности контуров и добротность холостого хода связаны соотношением
,
где
- коэффициент передачи по мощности i
- того контура.
Поскольку КПД всей цепи согласования равен
,
минимальную величину добротности холостого хода каждого контура вычислить из условия
.
5.
Рассчитываются величины внесенных
сопротивлений
.
Внесенное
сопротивление
это результат воздействия сопротивления
нагрузки
на второй (антенный) контур. Внесенное
сопротивление
это результат воздействия антенного
контура на промежуточный (первый) контур.
,
.
13). Рассчитываются параметры элементов промежуточного контура и требуемая величина связи между контурами
.
.
.
14). Волновое сопротивление и индуктивность промежуточного контура
.
15). Рассчитываются параметры элементов антенного контура
.
.
Для обеспечения чисто активного сопротивления нагрузки на транзисторы ВУМ необходимо антенный контур немного расстроить по отношению к промежуточному контуру. Рассчитывается требуемая величина расстройки второго контура по отношению к первому контуру, а также величина индуктивности второго контура и его волновое сопротивление
.
17). Рассчитывается конструктивный коэффициент связи между обмотками ВЧ трансформатора
.
Реализуемость
связи между обмотками ВЧ трансформатора
возможна, если
18). Рассчитывается фактор связи
.
Если фактор связи близок к единице, то ожидаемая форма АЧХ будет близка к уплощенной форме, а требуемая рабочая полоса будет обеспечена с выбранным ранее запасом.
19). Оценивается КПД цепи согласования
.
Полученное значение КПД не должно быть меньше заданного в ТЗ.
Замечание 4. Иногда возникает необходимость повысить фильтрующую способность ЦС в рамках выбранной схемной реализации. Это можно сделать двумя способами:
а)
Выбрать более высокое значение
произведения
в пределах приведенного ранее
двухстороннего неравенства и снова
провести все расчеты. При этом фильтрующая
способность цепи увеличится в такой же
пропорции.
б)
Ввести в продольные цепи первого и
второго контуров последовательные
дополнительные контуры
и
,
настроенные на рабочую частоту.
В обоих случаях полоса пропускания ЦС уменьшится.
Воспользуемся вторым способом.
Выберем значение и рассчитаем значения компенсирующих емкостей С2 и С3
.
Включим
индуктивности
в состав индуктивностей
и
.
Пересчитаем значения нагруженных добротностей промежуточного и антенного контуров
.
Рассчитаем новое значение конструктивного коэффициента связи между обмотками ВЧ трансформатора и уточним фактор связи
.

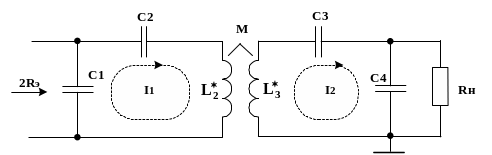

В результате принципиальная эквивалентная схема ЦС примет вид, показанной на рис.4.17.
Рис.4.17.

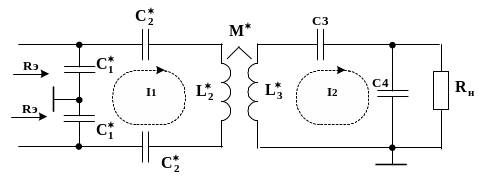

ЦС
преобразуется к виду, необходимому для
применения в двухтактном ВУМ. Элементы
ЦС принимают значения
.
Рис.4.18
Рассчитанная
ЦС может быть реализована, если
индуктивности
и
можно выполнить в виде двух связанных
между собой катушек индуктивности. В
противном случае следует отказаться
от данной реализации ЦС и использовать
ЦС типа рис.4.10.
