4.3. Потери в элементах цепи согласования и энергетические характеристики элементов и понятие добротности контура
При протекании токов по элементам цепи согласования они разогреваются, и часть ВЧ энергии переходит в тепло. Такой вид потерь обусловлен конечной величиной добротности элементов схемы. Для правильного выбора стандартных элементов ЦС по типу и расчета нестандартных элементов кроме номинального значения параметра необходимо знать значения токов, протекающих по элементам, и напряжений, действующих на них, уровень рассеиваемой мощности, а также полную реактивную мощность, выраженную в ВАР.

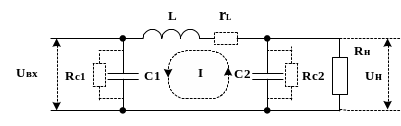

Рассмотрим порядок определения энергетических параметров элементов на примере простейшей согласующей цепи в виде параллельного контура третьего вида (рис.4.14).
Рис.4.14.

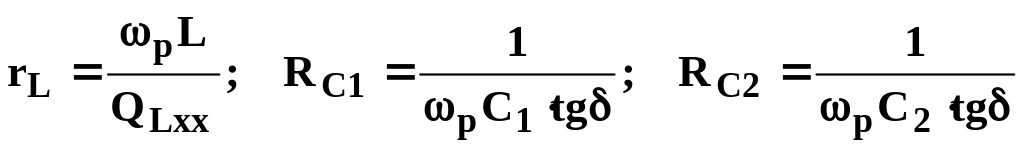

На рис. 4.14 сопротивление потерь в элементах показаны пунктиром. Их величина рассчитывается по формулам:
,
где
-
добротность катушки индуктивности,
- тангенс угла потерь конденсаторов.
Добротность контура холостого хода это добротность ненагруженного контура. Ее величина определяется следующим отношением
,
где
и
- индуктивность и емкость контура,
полученные при его последовательном
обходе,

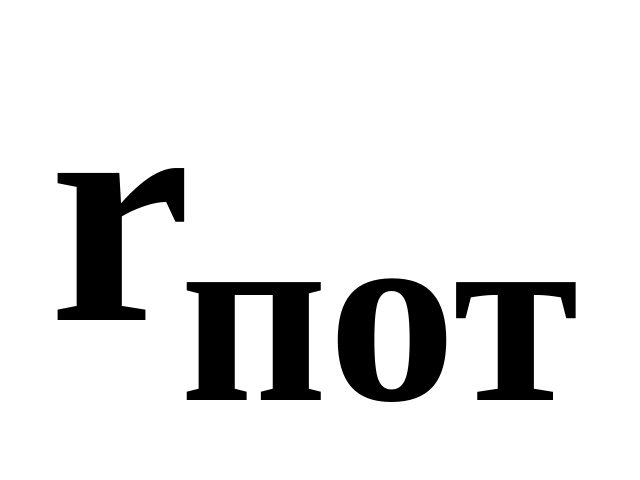

- омическое сопротивление потерь всех
элементов контура при его последовательном
обходе.
.

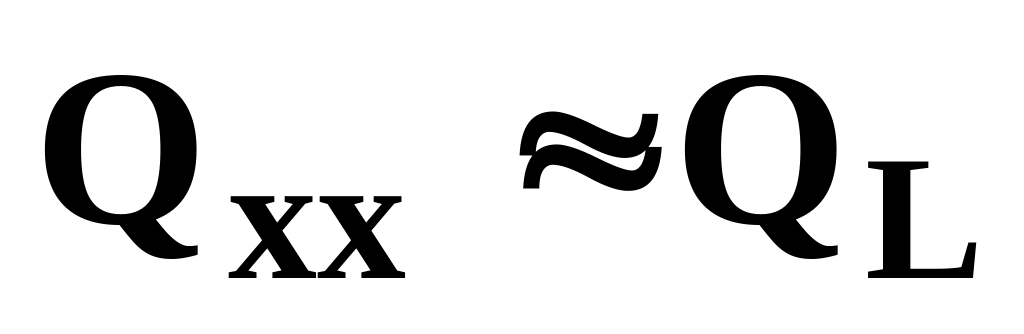

При правильном выборе типа конденсаторов потери в них в несколько раз меньше потерь в катушках индуктивности. По этой причине добротность контура холостого хода в основном определяется потерями в катушках индуктивности. При расчетах с достаточной для инженерной практики точностью можно считать
.
Потерями в конденсаторах при этом либо пренебрегают, либо соотносят к потерям в катушках индуктивности.
В
диапазонах ОВЧ и УВЧ катушки индуктивности
могут быть выполнены как в сосредоточенном
виде, так и в виде полосков. Способ
реализации индуктивностей зависит от
величины индуктивности
и тока, протекающего по ней.
Катушки
индуктивности с
выполняются в сосредоточенном виде.
Они наматываются проводом с шагом на
каркасы. При достаточной жесткости
провода катушки индуктивности могут
быть бескаркасными. В зависимости от
рабочей частоты, способа изготовления
катушки, диаметра провода намотки и его
покрытия добротность катушек индуктивности
ОВЧ
диапазона может составлять от 100 до 400
единиц [5, 31].
Малые
значения индуктивностей (L<0.1
мкГн) целесообразно выполнить печатным
образом на плате из стеклотекстолита
или другого материала в виде полосок
определенной длины, ширины и толщины.
Максимальная добротность таких
индуктивностей обычно не превышает 150

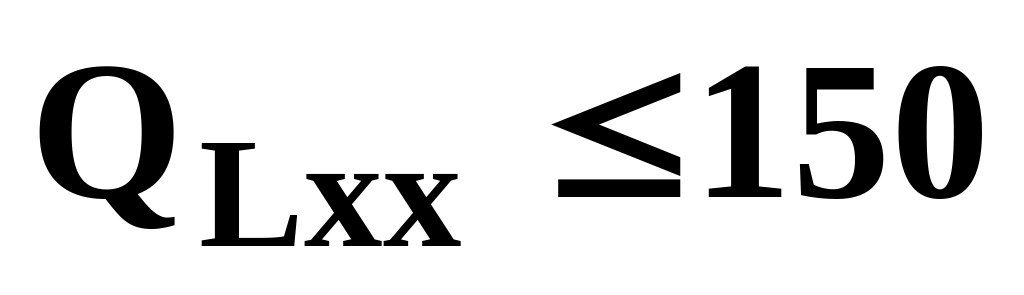

единиц [5, 31]. Для реализуемости любой
расчетной индуктивности рекомендуется
выбирать
.
4.4. Порядок электрического расчета цепи согласования вум
4.4.1. Исходные данные к расчету
1.
Диапазон рабочих частот
(
).
2.

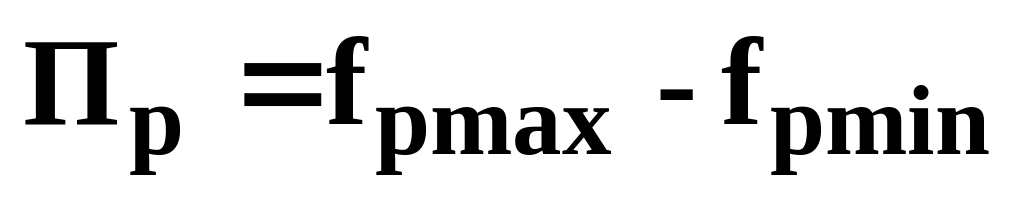

Полоса рабочих частот
.
3.
Коэффициент перекрытия по диапазону
.
4. Расчетное значение входного сопротивления ЦС .
5. Сопротивление оконечной нагрузки Zн.
6.
Требуемая степень подавления высших
гармоник
.
7.Минимально допустимое значение КПД цепи согласования η~ЦС.
8. Проект принципиальной схемы ВУМ.
9.

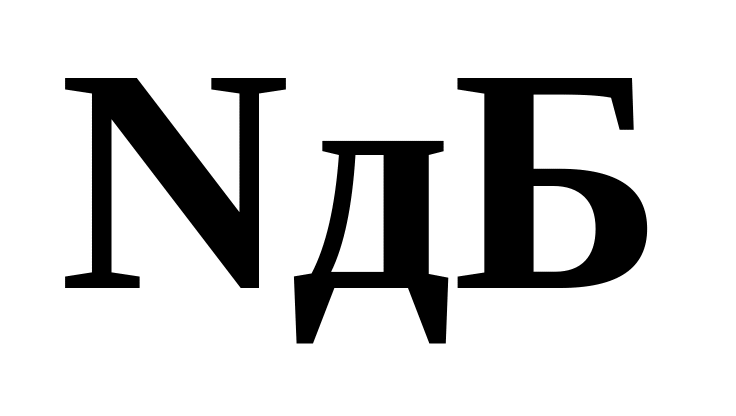

Максимальная неравномерность мощности
[дБ].
