Тема10: Лестницы
1.Элементы лестниц. Классификация лестниц по назначению, количеству маршей, условий пожарной безопасности. Требования к лестницам.
2.Ж/б лестницы из крупноразмерных и мелкоразмерных элементов. Их ограждения. Монолитные ж/б лестницы, область их применения. Деревянные лестницы.
3.Наружные входы. Входы в подвал. Пандусы, эскалаторы, лифты.
Лестницы обеспечивают сообщение между этажами, а также служат для эвакуации людей при пожаре.
Также путями сообщения служат: пандусы, лифты и эскалаторы.
По назначению лестницы делятся:
- основные для повседневного сообщения между этажами;
- аварийные для эвакуации из здания;
- пожарные, обеспечивающие выход на крышу при пожаре;
- служебные для связи с подвалом и чердаком.
По количеству маршей лестницы делятся на:
- одномаршевые;
- многомаршевые.
Рис. 10.1. Типы лестниц
а, б – двухмаршевая;
в – трехмаршевая;
г – четырехмаршевая;
д – винтовая;
е – одномаршевая внутриквартирная;
ж, з – внутриквартирная с разбежными ступенями.
Безопасность лестниц обеспечивается прочностью, жесткость и огнестойкостью. Лестница должна быть выполнена из несгораемых или трудносгораемых материалов.
Конструкция лестниц состоит из наклонных элементов - маршей и горизонтальных элементов - площадок. Лестничные площадки, расположенные в уровне пола этажа, называют этажными, а промежуточные – междуэтажные. Лестничные марши делятся на: цокольный, междуэтажный, подвальный, чердачный.
Рис. 10.2. Элементы лестницы
1 – площадка этажная;
2 – марш цокольный;
3 – марш междуэтажный;
4 – площадка междуэтажная;
5 – ступени марша;
6 – проступь;
7 – подступенок;
8 – фризовая ступень.
Марш представляет собой конструкцию, состоящую из ступеней. У ступеней вертикальную грань называют – подступенком, горизонтальную – проступью.
Отношение проступи к подступенку составляет 1:2, 1:1,75 и 1:1,5. Число ступеней в марше не должно превышать 18, но не менее 3. Наклон лестницы, высота и ширина ступеней назначают исходя из удобства движения людей. Установлено, что ширина ступени (проступь) должна быть 300 (250мм) (длина ступни человека), а подступенок чаще всего назначают 150 мм, но не больше 180 мм. Число проступей на 1 меньше числа подступенков. Ширина лестничного марша должна быть не менее 1050 мм в многоэтажных зданиях и минимум 900 мм в малоэтажных зданиях. Между маршами оставляется зазор минимум 100 мм для пропуска пожарного шланга. Ширина лестничной площадки должна быть не меньше 1200 мм. Для безопасности движения лестницы оборудованы вертикальными ограждениями – перилами.
Если первая или последняя ступень являются продолжением лестничной площадки, то такие соединения называются с фризовой ступенью.
Если эти ступени возвышаются или находятся ниже лестничной площадки, то такое соединение называется без фризовой ступени.
По конструкции лестницы бывают: крупноэлементными, мелкоэлементными и монолитными.
Крупноэлементные лестницы.
При строительстве многоэтажных жилых и общественных зданий применяются лестницы из крупноразмерных элементов, которые состоят из площадок и маршей. Площадки опираются на поперечные стены или на специальные консоли в стенах. Марши ложатся на опорные выступы площадок. Сборные ж/б лестницы с полуплощадками опираются на продольные стены.
Рис. 10.3. Варианты устройства сборных лестниц
а – из мелкоразмерных элементов;
б – из крупноразмерных маршей и площадок;
в – из маршей крупноразмерных с полуплощадками;
г – из объемного блока лестничной клетки;
1 – ступени;
2 – косоуры;
3 – балки;
4 – плиты;
5 – марши;
6 – площадки;
7 – марш с полуплощадкой;
8 – дополнительная полуплощадка;
9 – ригель.
Для кирпичных и блочных зданий применяются ж/б лестничные площадки по серии 1.152.1-8 следующих марок 2ЛП 22.12-4; 22.15-4; 22.18-4; 25.12-4; 25.15-4; 25.18-4
2 - площадка на пористых заполнителях
ЛП – лестничная площадка
22 – длина
15- ширина
4 – нагрузка 400 кг/м2 4 КПа
Лестничная площадка состоит из опорных балок и самой плиты.
Для панельных зданий применяются лестничные площадки следующих марок 2ЛП22.21-4, 22.18-4, 22.15-4, 22.12-4, l= 2400, 2800, 3000
Лестничные марши принимаются по сери 1.151.1-6 следующих марок 1ЛМ 27.11.14-4; 1ЛМ 27.12.14-4
Рис. 10.4. Крупноэлементные лестницы
1 – лестничный марш;
2 – лестничная площадка;
3 – ограждение;
4 – поручень.
Мелкоэлементные лестницы.
При строительстве малоэтажных зданий применяются лестницы из мелкоразмерных элементов.
Мелкоелэлементные ж/б лестницы собираются из подкосоурных балок, косоуров, ступеней и площадочных плит. Ступени по раствору укладываются на наклонную кирпичную стенку или балки – косоуры, которые в свою очередь укладываются в гнезда подкосоурных балок. На подкосоурную и площадочную балки, которые укладываются на поперечные стены опирают ж/б плит площадок. В качестве косоуров и подкосоурных балок могут использоваться ж/б балки прямоугольного сечения или металлические балки из швеллера или двутавра. Металлические балки могут оштукатуриваться.
Рис. 10.5. Мелкоэлементные ж/б лестницы
а и б – по металлическим и сборным ж/б косоурам;
в – типы ступеней для разных уклонов;
1 – стена лестничной клетки;
2 – нижняя фризовая ступень;
3 – рядовая ступень;
4 – стойка ограждения;
5 – верхняя фризовая ступень;
6 – закладная деталь;
7 – металлический косоур;
8 – металлическая площадочная балка;
9 – площадочная ж/б плита;
10 – площадочная ж/б балка;
11 – ж/б косоур.
При устройстве деревянных мелкоразмерных лестниц ступени укладываются не сверху на балку, а между балками, которые называются тетивами. Марш собирается из проступей и подступенков, врезанных в стянутые болтами тетивы, которые опираются на балки площадки.
Рис. 10.6. Деревянные лестницы
а – на тетивах с врезками;
б – на тетивах с прибоинами;
в – на косоурах;
г – разрез лестницы на тетивах с врезками;
1 – проступь;
2 – подступенок;
3 – обвязка;
4 – подшивка;
5 – балка на площадках;
6 – междуэтажная площадка;
7 – стойка ограждения;
8 – балясник;
9 – этажная площадка;
10 – стяжной болт;
11 – поручень;
12 – раскладка.
Монолитные ж/б лестницы применяют редко, главным образом в уникальных зданиях, в зданиях из монолитного ж/б, если лестнице придается нетиповое решение. Устройство таких лестниц ведется в опалубке.
Ограждения на лестнице устраивают металлические с деревянными или пластмассовыми поручнями. Стойки ограждений приваривают к закладным деталям ступеней. Крепление деревянных поручней осуществляется при помощи шурупов.

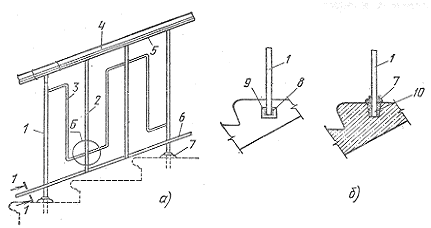

Рис. 10.7. Металлическое ограждение
а – фрагмент ограждения лестничного марша;
б – способы закрепления стоек ограждения;
1 – стойка-опора;
2 – промежуточная стойка;
3 – фигурные элементы;
4 – поручень;
5 – верхняя горизонтальная планка;
6 – нижняя горизонтальная планка;
7 – башмак;
8 – сварка;
9 – закладная деталь;
10 – гнездо.
Рис. 10.8. Виды поручней
а – деревянные;
б – пластмассовый.
Пожарные лестницы.
В жилых зданиях при высоте до 10 м пожарные лестницы устраиваются снаружи здания. Они устраиваются на расстоянии не боле 150 м друг от друга. Выполняются они из уголков шириной 600 - 800 мм, возвышаются над крышей минимум на 0,6 м и не доводятся до уровня земли на 2,5 м.
Рис. 10.9. Пожарная лестница
В зданиях высотой в 6 и более этажей предусматриваются аварийные лестницы, которые выполняют функцию пожарных. Они устраиваются между плитами балконов и лоджий через люк. Наружные аварийные лестницы должны иметь площадки на уровне перекрытий каждого этажа.
Рис. 10.10. Аварийная лестница
1 – марш;
2 – площадка.
Служебные лестницы служат для выхода на чердак. В зданиях до 5 этажей выход на чердак осуществляется через лестницу стремянку с ограждением, выполненную из уголков. Выход на чердак 9-ти этажных и выше зданий осуществляется полным маршем. Сходы в подвал выполняют в виде одномаршевой лестницы из сборных ж/б маршей или металлических стремянок. Их располагают в лестничных клетках или вне здания. В этом случае сход в подвал устраивают в приямке и ограждают козырьком.
Рис. 10.11. Пожарная лестница
1 – ступени;
2 – тетивы;
3 – кронштейны для крепления через 1500;
4 – площадка.

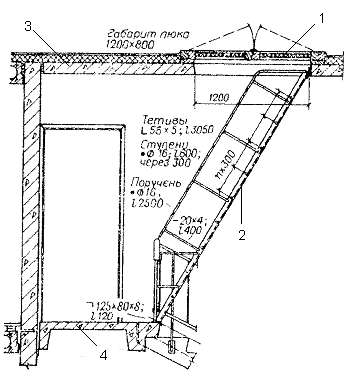

Рис. 10.12. Наклонная стремянка для подъема на чердак
1 – крышка люка;
2 – стремянка;
3 – перекрытие;
4 – лестничная площадка.

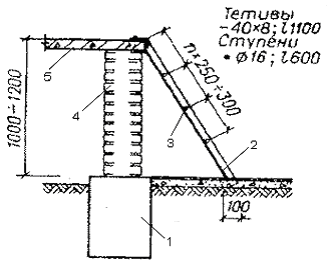

Рис. 10.13. Вход в подвал наклонной стремянкой
1 – бетонный фундаментный блок;
2 – тетивы;
3 – ступени;
4 – кирпичная стенка;
5 – плита перекрытия.

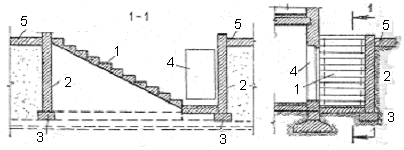

Рис. 10.14. Вход в подвал с приямка
1 – ступень;
2 – стенка из кирпича;
3 – фундамент стенки;
4 – дверь в подвал;
5 – отмостка.
Вход в здание.
Перед входом в здание устраивают площадку, которую располагают выше уровня земли не меньше чем на 150 мм, чтобы не допустить попадания в здание атмосферной воды. Для защиты входной площадки устраивают крыльцо. В этом случае ступеньки могут опираться либо на специальные стенки, либо на наклонную площадку, либо на косоуры. Ступени укладывают на растворе. Над крыльцом устраивают козырек.

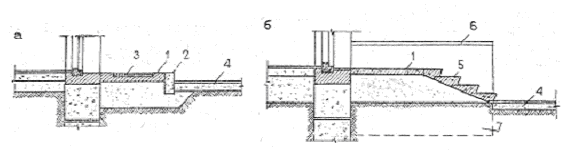

Рис. 10.15. Вход в здание
а - входная площадка;
б – крыльцо на стенках;
в – вход в подвал;
1 – ж/б плита;
2 – бортовой камень;
3 – металлическая решетка;
4 – тротуар;
5 – ступень;
6 – стенка из кирпича;
7 – фундамент стенки.
Пандусы – это наклонные плоскости с уклоном ≈8-15˚. Обычно они устраиваются в многоэтажных гаражах или при въезде транспорта в здание.

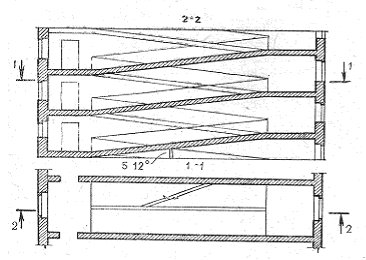

Рис. 10.16. Пандусы
Эскалаторы – это непрерывно движущаяся лестница. Они устраиваются в общественных зданиях и сооружениях с большим людским потоком.
Рис. 10.17. Эскалатор
Лестницы и лифты объединяют в единый лестнично-лифтовой узел.
Лифты – это стационарные подъемники в многоэтажных зданиях, которые используются для подъема людей и грузов.
Лифты устраиваются в зданиях выше 5 этажей. В 6 - 9 этажных зданиях – 1 лифт, 10 - 16 этажей – 2 лифта, выше 16 этажей – 3 и более.
Лифты по назначению делятся на: грузовые, пассажирские, грузопассажирские, специальные.
Строительная часть лифта включает шахту, в которой движется кабина подвешенная на стальных канатах и связанная с противовесом; и машинное помещение, которое располагается над шахтой. В нижней части шахты расположен приямок с амортизационным устройством. Шахту заглубляют ниже отметки пола нижнего этажа не менее 1300 мм.
В панельных зданиях шахты возводят из сборных ж/б объемных элементов, в кирпичных зданиях также или в стенах толщиной в пол кирпича. Шахта состоит из тумбы под амортизатор (туда вставляется пружина), нижнего блока, этажного блока, верхнего блока и плиты перекрытия шахты. Фундамент под лифт устраивается в виде монолитной плиты. В целях звукоизоляции конструкция лифта отделена от конструкций стен и фундамента на 20 - 40мм. (блоки тюбинги) Размеры 1550 х 1700 мм (толщина стен 100мм) 1750 х 1900, 1850 х 2550 мм и др.

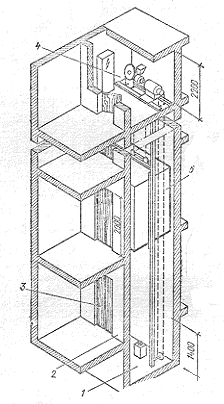

Рис. 10.18. Строительные элементы лифта
1 – приямок;
2 – стенка шахты;
3 – дверь шахты;
4 – машинное отделение;
5 – кабина лифта.

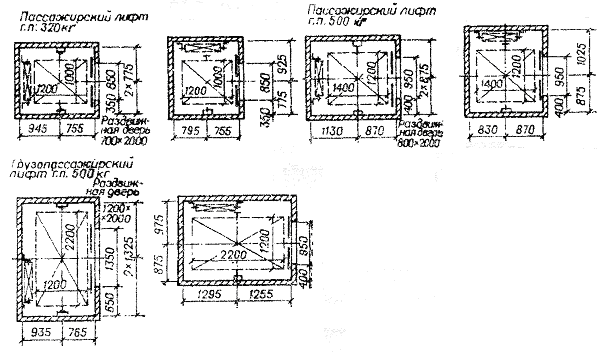

Рис. 10.19.Основные виды лифтов
