2. Программа работы
2.1. Экспериментальная часть

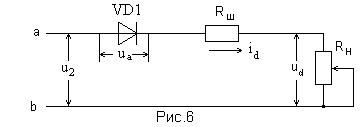

2.1.1. Собрать однофазную схему выпрямления (рис. 6). Перед включением реостат нагрузки установить рукояткой в крайнее левое положение (максимальное сопротивление ). Подать на установку напряжение и с помощью рукоятки изменяя нагрузку замерять выпрямленные ток и напряжение . Результаты измерений занести в табл. 1.
Замер, произведенный в крайнем левом положении рукоятки , занести во второй столбец таблицы.
Таблица 1
,В |
|
|
|
|
|
|
|
|
|
, mA |
0 |
|
|
|
|
|
|
|
|
Для измерения напряжения используется многопредельный цифровой прибор Щ4313 (предел измерения 20 В). Измерение тока осуществляется путем измерения падения напряжения (предел измерения 200 mB) на калиброванных сопротивлениях (шунтах) величиной 1 Ом. Таким образом, величина тока в ветви с численно равна падению напряжения на сопротивлении , так как , поэтому .
Следовательно, на пределе измерения 200 mB показание прибора будет равно величине тока в миллиамперах (мА).
В режиме холостого хода ( замерить переменное напряжение , между точками «а» и «b».
С помощью осциллографа снять осциллограммы переменного напряжения , выпрямленного напряжения , напряжения на диоде . При вычерчивании осциллограмм в отчёте, последние должны быть синхронизированы относительно кривой вторичного напряжения .

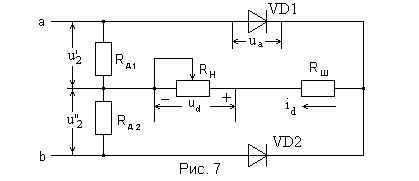

2.1.2. Собрать двухфазную нулевую схему выпрямления (рис. 7).
При исследовании нулевой двухфазной схемы выпрямления симметричную двухфазную систему напряжений получают с помощью делителя на активных сопротивлениях и (рис. 7).
Перед включением реостат нагрузки установить рукояткой в крайнее левое положение. Подать на установку напряжение и с помощью рукоятки изменяя нагрузку замерять выпрямленные ток и напряжение . Результаты измерений занести в табл. 2.
Таблица 2
,В |
|
|
|
|
|
|
|
|
|
, mA |
0 |
|
|
|
|
|
|
|
|
В режиме холостого хода ( замерить переменное напряжение , на сопротивлении .
С помощью осциллографа снять осциллограммы переменного напряжения , выпрямленного напряжения , напряжения на диоде . При вычерчивании осциллограмм в отчёте, последние должны быть синхронизированы относительно кривой вторичного напряжения .

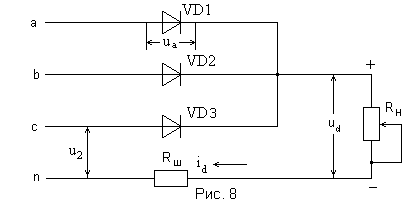

2.1.3. Собрать трехфазную нулевую схему выпрямления (рис. 8).
Перед включением реостат нагрузки установить рукояткой в крайнее левое положение. Подать на установку напряжение и с помощью рукоятки изменяя нагрузку замерять выпрямленные ток и напряжение . Результаты измерений занести в табл. 3.
Таблица 3
,В |
|
|
|
|
|
|
|
|
|
, mA |
0 |
|
|
|
|
|
|
|
|
В режиме холостого хода ( замерить фазное напряжение , между точками «с» и «n».
С помощью осциллографа снять осциллограммы переменного напряжения , выпрямленного напряжения , напряжения на диоде . При вычерчивании осциллограмм в отчёте, последние должны быть синхронизированы относительно кривой вторичного напряжения .

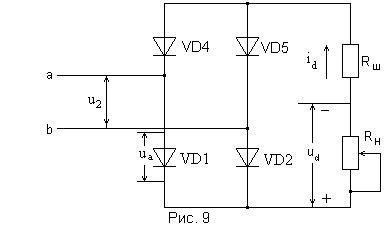

2.1.4. Собрать однофазную мостовую схему выпрямления (рис. 9). Перед включением реостат нагрузки установить рукояткой в крайнее левое положение. Подать на установку напряжение и с помощью рукоятки изменяя нагрузку замерять выпрямленные ток и напряжение . Результаты измерений занести в табл. 4.
В режиме холостого хода ( замерить переменное напряжение , между точками «а» и «b».
Таблица 4
,В |
|
|
|
|
|
|
|
|
|
, mA |
0 |
|
|
|
|
|
|
|
|
С помощью осциллографа снять осциллограммы переменного напряжения , выпрямленного напряжения , напряжения на диоде . При вычерчивании осциллограмм в отчёте, последние должны быть синхронизированы относительно кривой вторичного напряжения .

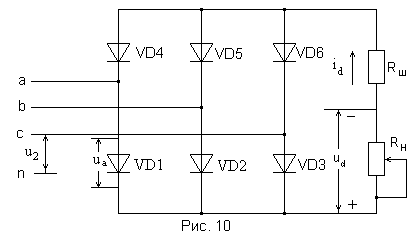

2.1.5. Собрать трехфазную мостовую схему выпрямления (рис. 10). Перед включением реостат нагрузки установить рукояткой в крайнее левое положение. Подать на установку напряжение и с помощью рукоятки изменяя нагрузку замерять выпрямленные ток и напряжение . Результаты измерений занести в табл. 5.
В режиме холостого хода ( замерить фазное напряжение , между точками «с» и «n».
Таблица 5
,В |
|
|
|
|
|
|
|
|
|
, mA |
0 |
|
|
|
|
|
|
|
|
С помощью осциллографа снять осциллограммы переменного напряжения , выпрямленного напряжения , напряжения на диоде . При вычерчивании осциллограмм в отчёте, последние должны быть синхронизированы относительно кривой вторичного напряжения .
