Российский государственный социальный университет
Кафедра информационной безопасности и программной инженерии
Мальцев В.Н.
Смолин С.Л.
Учебное методическое пособие
по выполнению лабораторной работы
по учебной дисциплине
"Технические средства защиты информации"
Тема:
Измерение звукоизоляции защищаемого помещения.
Москва - 2012
2. Краткие теоретические сведения
Речь, основу которой составляют звуки, является одним из основных коммуникационных средств.
Звук – распространяющиеся в упругих средах (газах, жидкостях и твердых телах) механические колебания, воспринимаемые органами слуха и техническими средствами приема акустических сигналов.
Органы слуха человека способны воспринимать колебания частотой от 20 Гц до 16-20 КГц. Колебания с указанными частотами называются звуковыми. Неслышимый звук частотой менее 16 Гц называют инфразвуком, выше 20 КГц – ультразвуком. Звуковые колебания характеризуются рядом параметров, в том числе: звуковым давлением, интенсивностью звука, громкостью, мощностью звука.
На рис. 1 показан среднестатистический спектр русской речи. 95% энергии речевого сигнала лежит в диапазоне 175-5600 Гц (кривая 1). Вклад отдельных участков спектра речи в суммарную разборчивость показывает кривая 2.
Рис.1.

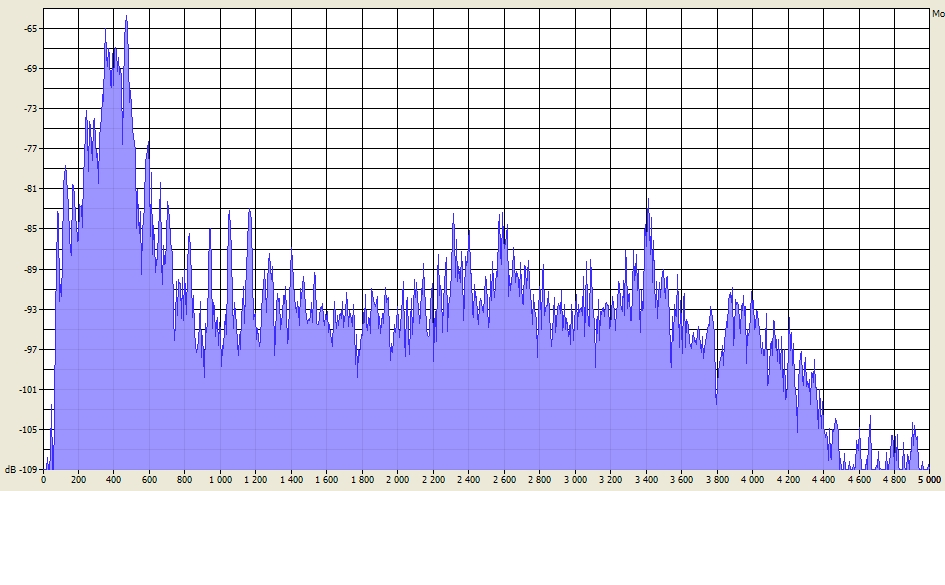

Рис. 2. Реальный спектр голоса человека
Таблица 1
Уровень речи
тихий шепот |
35-40 дБ |
спокойная беседа |
55 - 60 дБ |
выступление в аудитории без средств звукоусиления |
65 - 70 дБ |
Таблица 2
Динамический диапазон речи:
дикторская речь |
25 - 35 дБ |
телефонные переговоры |
35 - 45 дБ |
драматическая речь |
45 - 55 дБ |
Практический опыт показывает, что составление подробной справки о содержании перехваченного разговора невозможно при словесной разборчивости менее 60 – 70 %, а краткой справки-аннотации – при словесной разборчивости менее 40 – 50 %. При словесной разборчивости менее 20 – 30 % значительно затруднено установление даже предмета ведущегося разговора, а при словесной разборчивости менее 10 % это практически невозможно даже при использовании современной техники фильтрации помех.
Таблица 3
Значения разборчивости речи
Место установки микрофона (акселерометра) |
Вид принимаемого сигнала |
Разборчивость, % |
|
слоговая |
словесная |
||
За окном на расстоянии 1,0…1,5 м от оконной рамы при закрытой форточке |
Акустический |
20 – 30 |
67 – 80 |
За окном на расстоянии 1,0…1,5 м от оконной рамы при открытой форточке |
Акустический |
70 – 80 |
97 – 98 |
На оконной раме или внешнем оконном стекле при закрытой форточке |
Вибрационный |
25 - 30 |
71 – 80 |
За дверью (без тамбура) |
Акустический |
50 - 70 |
91 – 97 |
За перегородкой из материалов типа гипсолит, асбестоцемент |
Акустический |
25 - 40 |
71 – 87 |
На перегородке из материалов типа гипсолит, асбестоцемент |
Вибрационный |
35 - 60 |
84 – 95 |
На железобетонной стене |
Вибрационный |
30 – 80 |
80 – 98 |
В воздуховоде (6 - 8 м от ввода) |
Акустический |
40 - 60 |
87 – 95 |
На трубопроводе (через этаж) |
Вибрационный |
60 - 70 |
95 – 97 |
Основные возможные каналы утечки речевой информации из типового офисного помещения приведены на рис. 3.
Рис. 3.
Рассматриваемая методика измерения звукоизоляции помещения основана на ГОСТ 151166-79 «Шум. Методы измерения звукоизоляции внутренних ограждающих конструкций и зданий».
Условия проведения проверки:
Измерение звукоизоляции ограждающих конструкций проводится путем измерения уровней звукового давления тест-сигнала, создаваемого в проверяемом помещении, и уровней звукового давления в соседних помещениях, отделенных соответствующими ограждающими конструкциями.
При проведении измерений окна, двери, форточки и т.п. должны быть закрыты.
Измерения звукоизоляции строительных конструкций помещений, выходящих наружу, выше первого этажа, как правило, не производятся.
Определение звукоизоляции ограждающих конструкций проводятся в октавных полосах частот со среднегеометрическими частотами 125, 250, 500, 1000, 2000, 4000 Гц.
В качестве тест-сигнала используется стандартный сигнал типа «белый» или «розовый» шум.
Рекомендуемое размещение измерительного оборудования приводится на следующих ниже рисунках 4 - 9.
Рис. 4. Схема измерения звуко- и виброизоляции стены.
Рис. 5. Схема измерения звуко- и виброизоляции потолка (пола).

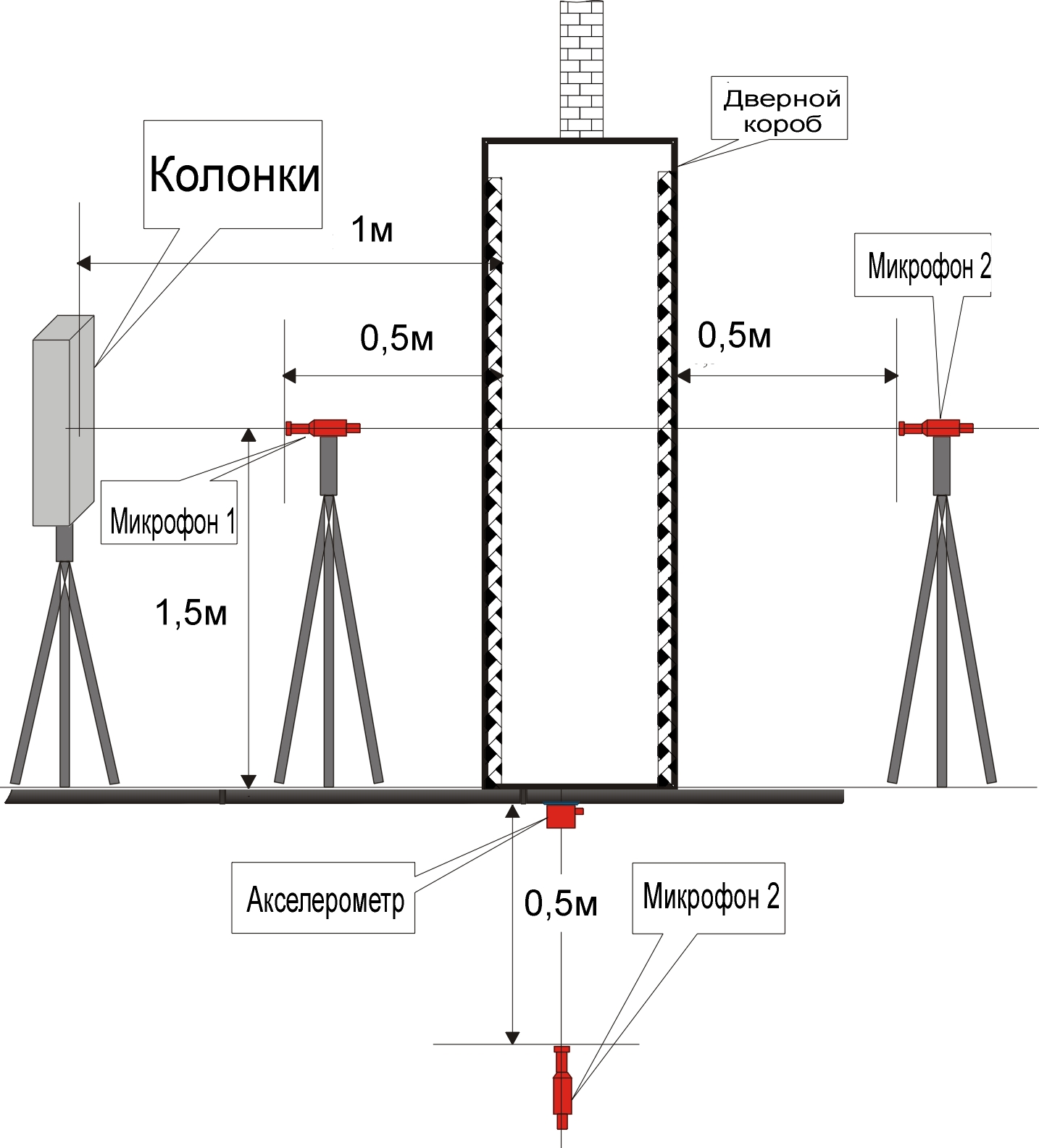

Рис. 6. Схема измерения звуко- и виброизоляции дверного проема, оборудованного тамбуром.

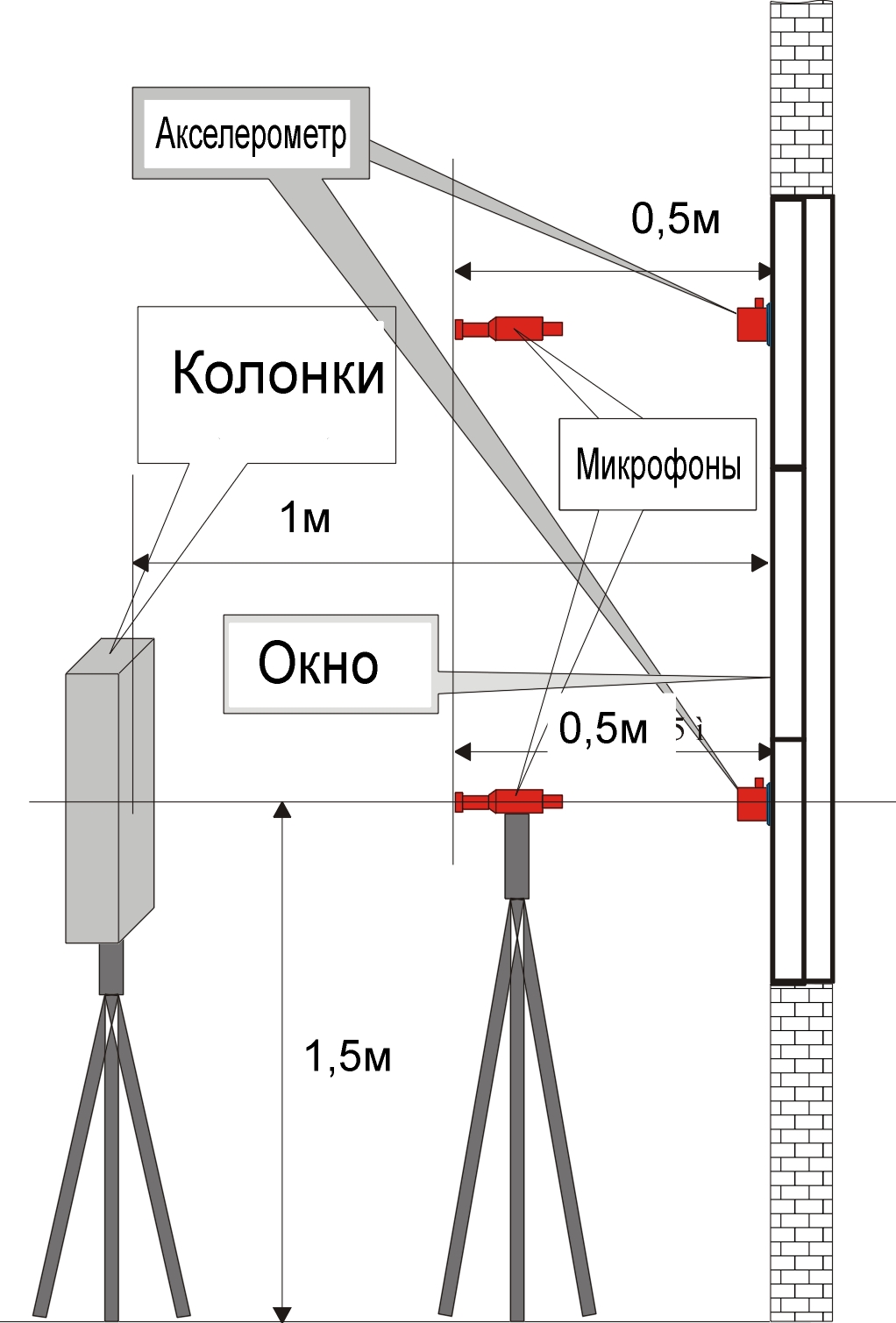

Рис. 7. Схема измерения звуко- и виброизоляции оконного проема.
Рис. 8. Схема измерения звуко- и виброизоляции вентиляционного короба.

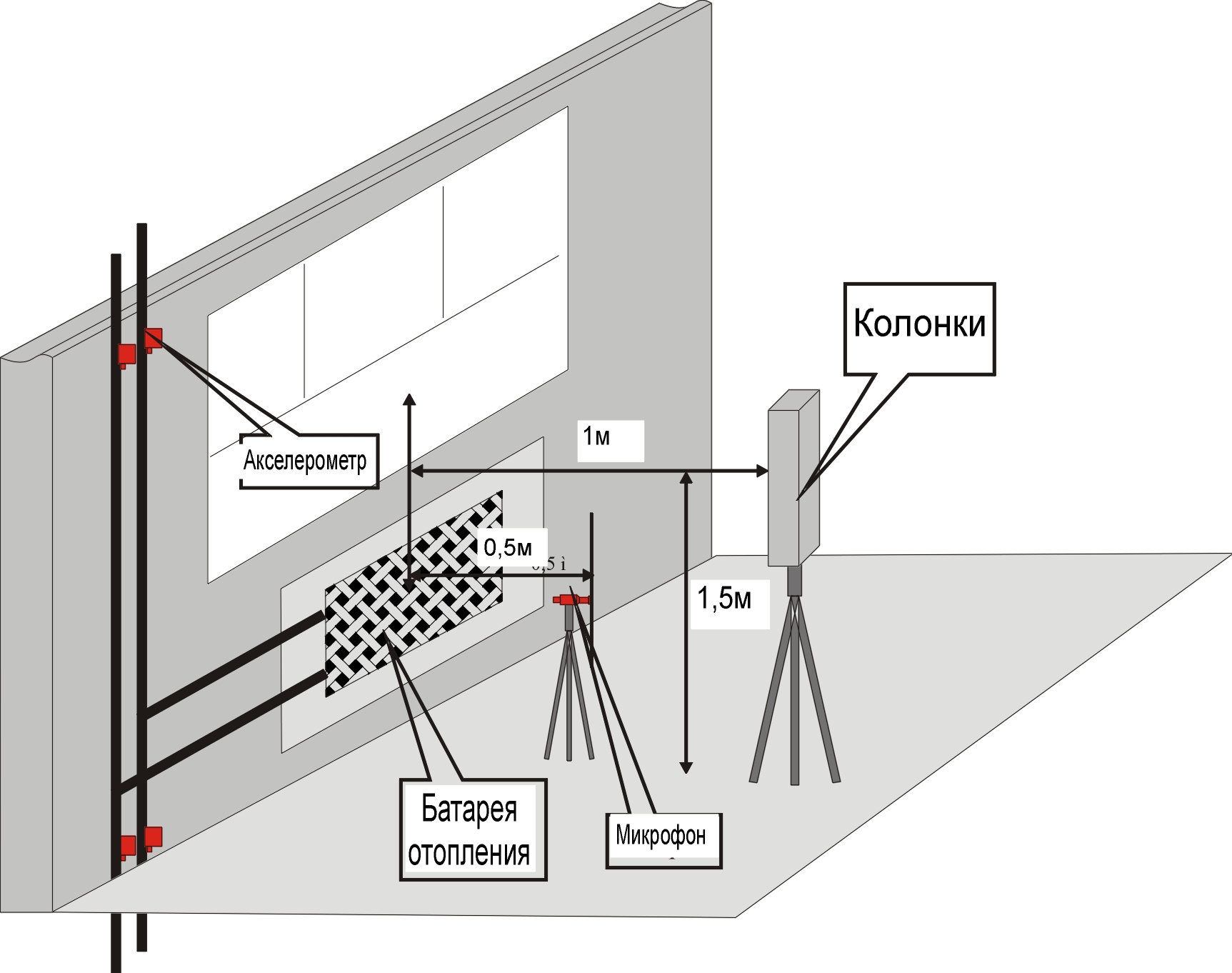

Рис. 8. Схема измерения виброизоляции батареи отопления или иных труб, проходящих через защищаемое помещение.
Для защиты от утечки речевой информации используются системы виброакустической защиты (СВАЗ). Необходимо помнить, что смонтированную и настроенную систему нужно контролировать, в соответствии с руководящими документами, как правило, не реже раза в год. На рис. 9 приведено примерное расположение точек контроля на оконном стекле, оснащенном виброизлучателями СВАЗ.
Рис. 9.
