Усиление заряда пьезоэлектрических акселерометров

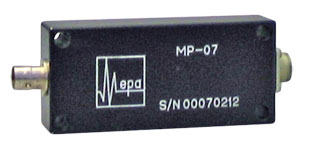

M P-07 Назначение Усилитель заряда пьезоэлектрических акселерометров. Преобразует заряд, генерируемый пьезоэлектрическими датчиками в напряжение, а затем усиливает его; осуществляет фильтрацию. Используются в составе измерительных систем на базе комплексов MIC.

Особенности Имеет в составе фильтр высокой частоты. Работает в диапазоне частот сигнала от 0,7 до 50 000 Гц. Технические характеристики

Параметр	Значение
Количество каналов	1
Входное сопротивление, МОм	не менее 250
Напряжение питания, биполярное, В	±12; ±15
Габариты, мм	110×40×20
Масса, г	70
Полоса по уровню 3 дБ, Гц	0,7 ... 50 000

M E-908 Назначение Усилитель заряда пьезоэлектрических акселерометров. Преобразует заряд, генерируемый пьезоэлектрическими датчиками в напряжение, а затем усиливает его; осуществляет фильтрацию. Используются в составе измерительных систем на базе комплексов MIC.

Особенности Имеет в составе фильтры (отключаемые) высокой и низкой частоты. Работает в диапазоне частот сигнала от 3 до 28 000 Гц. Искробезопасная входная цепь уровня [Exia]IICx. Технические характеристики

Параметр	Значение
Количество каналов	8
Входное сопротивление, МОм	не менее 750
Напряжение питания, биполярное, В	±12; ±15
Габариты, мм	150×155×51
Масса, г	200
Полоса по уровню 3 дБ, Гц	3 ... 28 000

ME-908-1 Назначение Усилитель заряда пьезоэлектрических акселерометров. Преобразует заряд, генерируемый пьезоэлектрическими датчиками в напряжение, а затем усиливает его; осуществляет фильтрацию. Используются в составе измерительных систем на базе комплексов MIC.

ME-908-1

Особенности Имеет в составе фильтры высокой и низкой частоты, а также цифровой канал управления (модуль управляется и настраивается программно). Работа в диапазоне частот сигнала от 3 до 28 000 Гц. Искробезопасная входная цепь уровня [Exia]IICx.

Технические характеристики

Параметр	Значение
Количество каналов	8
Входное сопротивление, МОм	не менее 750
Напряжение питания, биполярное, В	±12; ±15
Габариты, мм	255×145×55
Масса, г	420
Полоса по уровню 3 дБ, Гц	3 ... 28 000

Преобразование относительного изменения сопротивления в напряжение и его усиление

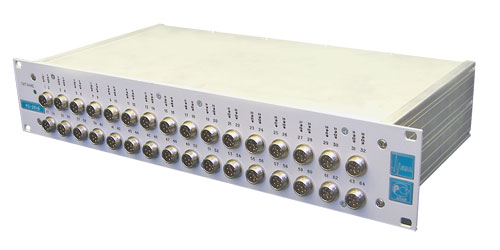

ME-364B Назначение Выполняет преобразование относительного изменения сопротивления в напряжение и его усиление. Вырабатывает стабилизированное знакопеременное напряжение для питания датчиков. Модуль для работы с 1/4-мостовыми тензо-преобразователями.

ME-364B

Особенности

• конструктив 19’’;

• статическое тензометрирование (частота опроса до 10 Гц/ канал);

• работа под управлением измерительного крейта MIC (кроме MIC-500) через специальный управляющий модуль MC-118. Таким образом, на базе одного 16-ти слотового измерительного крейта MIC-400 (MIC-036) возможно построение системы статического тензометрирования на 1024 канала.

Технические характеристики

Параметр	Значение
Число измерительных каналов	64
Диапазоны измерения напряжений U, mV	50; 25; 12,5; 6,25
Частота опроса каналов (программируется), Гц	0,1 ... 10
Входное сопротивление, МОм	100
Тип подключаемых преобразователей	четвертьмостовые
Схема подключения датчиков	четырехпроводная
Напряжение питания датчиков (программируется), В	0 ... 0,8
Сопротивление датчика, Ом	100; 120; 200; 350; 700
Выходное напряжение, В	2,5
Напряжение питания, В	~220
Допустимая нестабильность напряжения питания, %	20
Габаритные размеры модуля, мм	500×220×88
Масса модуля, кг, не более	2,2

ME-374B Назначение Выполняет преобразование относительного изменения сопротивления в напряжение и его усиление. Вырабатывает стабилизированное знакопеременное напряжение для питания датчиков. Модуль для работы с 1/2-и мостовыми и мостовыми тензо-преобразователями.

ME-374B
