Уровень 3 (Сетевой)

Сетевой уровень служит для образования единой транспортной системы, объединяющей несколько сетей, причем эти сети могут использовать совершенно различные принципы передачи сообщений между конечными узлами и обладать произвольной структурой связей.

Внутри сети доставка данных обеспечивается соответствующим канальным уров­нем, а вот доставкой данных между сетями занимается сетевой уровень, который и поддерживает возможность правильного выбора маршрута передачи сообщения даже в том случае, когда структура связей между составляющими сетями имеет характер, отличный от принятого в протоколах канального уровня.

Сети соединяются между собой маршрутизаторами. Чтобы передать сообщение от отправителя, находящегося в одной сети, получателю, находящемуся в другой сети, нужно совершить некоторое количество транзитных передач между сетями (от маршрутизатора к маршрутизатору), или хопов (от hop — прыжок), каждый раз выбирая подходящий маршрут. Таким образом, марш­рут представляет собой последовательность маршрутизаторов, через которые про­ходит пакет.

Проблема выбора наилучшего пути называется маршрутизацией, и ее решение является одной из главных задач сетевого уровня. Критериями при выборе маршрута является время передачи данных по этому маршруту; оно зависит от пропускной способности каналов связи и интенсивности трафика, которая может заменяться с течением времени. Выбор маршрута может осу­ществляться и по другим критериям, например надежности передачи. Сетевой уровень решает также задачи согласования разных технологий (протоколов канального уровня), упрощения адресации в крупных сетях и создания надежных и гибких барьеров на пути нежелательного трафика между сетями Сообщения сетевого уровня принято называть пакетами (packets).

Уровень 2 (Канальный)

Основная задача уровня передачи данных (канального уровня)— быть способным передавать данные физического уровня по надежной линии связи. Эта задача выполняется при помощи разбиения входных данных на кадры, обычный размер которых колеблется от нескольких сотен до нескольких тысяч байт. При пересылке данных на физическом уровне не учитывается, что в некоторых сетях, в которых линии связи используются (разделяются) попеременно несколькими парами взаимодействующих компьютеров, физическая среда передачи может быть занята. Поэтому одной из основных задач канального уровня является проверка доступности среды передачи данных.

Доступом к сети называют взаимодействие станции (узла сети) со средой передачи данных для обмена информацией с другими станциями. Управление доступом к среде - это установление последовательности, в которой станции получают доступ к среде передачи данных.

Различают случайные и детерминированные методы доступа. Среди случайных методов наиболее известен метод множественного доступа с контролем несущей и обнаружением конфликтов Carrier Sense Multiple Access /Collision Detection (CSMA/CD). Этот метод основан на контроле несущей в линии передачи данных и устранении конфликтов, возникающих из-за попыток одновременного начала передачи двумя или более станциями, путем повторения попыток захвата линии через случайный отрезок времени.

Среди детерминированных методов преобладают маркерные методы доступа. Маркерный метод - метод доступа к среде передачи данных в ЛВС, основанный на передаче полномочий передающей станции с помощью специального информационного объекта, называемого маркером. Под полномочием понимается право инициировать определенные действия, динамически предоставляемые объекту, например станции данных в информационной сети. Применяется ряд разновидностей маркерных методов доступа.

Другой задачей канального уровня является реализация механизмов обнаружения и коррекции ошибок. Для этого на канальном уровне биты группируются в наборы, называемые кадрами (frames). Канальный уровень обеспечивает корректность передачи каждого кадра, помещая специальную последовательность бит в начало и конец каждого кадра, для его выделения, а также вычисляет контрольную сумму, обрабатывая все байты кадра определенным способом и добавляя контрольную сумму к кадру. Когда кадр приходит по сети, получатель снова вычисляет контрольную сумму полученных данных и сравнивает результат с контрольной суммой из кадра. Если они совпада­ют, кадр считается правильным и принимается. Если же контрольные суммы не совпадают, то фиксируется ошибка.

В локальных сетях протоколы канального уровня используются компьютерами, мостами, коммутаторами и маршрутизаторами. В компьютерах функции канально­го уровня реализуются совместными усилиями сетевых адаптеров и их драйверов.

Сообщения канального уровня называются кадрами.

Уровень 1 (Физический)

Физический уровень определяет электротехнические, механические, процедурные и функциональные характеристики активизации, поддержания и деактивизации физического канала между конечными системами. Спецификации физического уровня определяют такие характеристики, как уровни напряжений, временные параметры изменения напряжений, скорости физической передачи данных, максимальные расстояния передачи информации, физические разъемы, и другие подобные характеристики.

Инкапсулирование данных

Чтобы понять структуру и принципы функционирования сети, необходимо уяснить, что любой обмен данными в сети осуществляется от источника к получателю.

Если один компьютер (источник) хочет послать данные другому компьютеру (получателю), то данные сначала должны быть собраны в пакеты в процессе инкапсуляции; который перед отправкой в сеть погружает их в заголовок конкретного протокола. Этот процесс можно сравнить с подготовкой бандероли к отправке — обернуть содержимое бумагой, вложить в транспортный конверт, указать адрес отправителя и получателя, наклеить марки и бросить в почтовый ящик.

Каждый уровень эталонной модели зависит от услуг нижележащего уровня. Чтобы обеспечить эти услуги, нижний уровень при помощи процесса инкапсуляции помещает блок PDU, полученный от верхнего уровня, в свое поле данных; затем могут добавляться заголовки и трейлеры, необходимые уровню для реализации своей функции. Впоследствии, по мере перемещения данных вниз по уровням модели OSI, к ним будут прикрепляться дополнительные заголовки и трейлеры (рисунок 1).

1. Формирование данных. Когда пользователь посылает сообщение электронной почтой, алфавитно-цифровые символы сообщения преобразовываются в данные, которые могут перемещаться в сетевом комплексе.

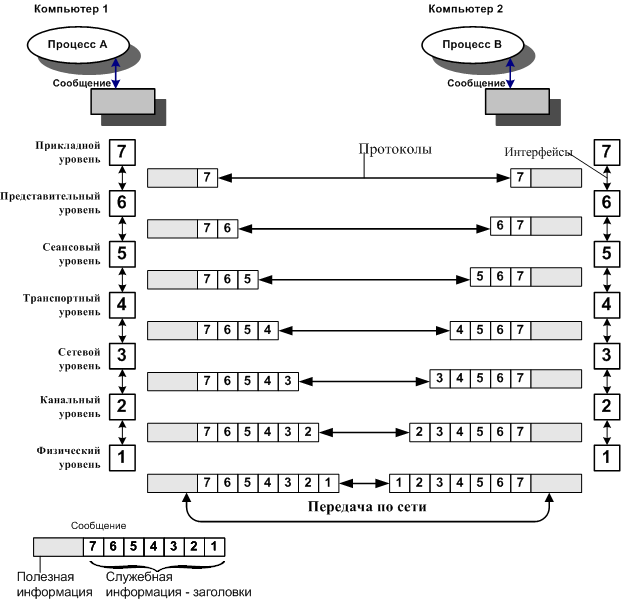

Р ис. 1. Инкапсуляция данных

Справа от схемы приведите названия протоколов, реализующих соответствующие уровни

2. Упаковка данных для сквозной транспортировки. Для передачи через сетевой комплекс данные соответствующим образом упаковываются. Благодаря использованию сегментов, транспортная функция гарантирует надежное соединение участвующих в обмене сообщениями хост-машин на обоих концах почтовой системы.

3. Добавление сетевого адреса в заголовок. Данные помещаются в пакет или дейтаграмму, которая содержит сетевой заголовок с логическими адресами отправителя и получателя. Эти адреса помогают сетевым устройствам посылать пакеты через сеть по выбранному пути.

4. Добавление локального адреса в канальный заголовок. Каждое сетевое устройство должно поместить пакеты в кадр. Кадры позволяют взаимодействовать с ближайшим непосредственно подключенным сетевым устройством в канале. Каждое устройство, находящееся на пути движения данных по сети, требует формирования кадров для соединения со следующим устройством.

5. Преобразование в последовательность битов для передачи. Для передачи по физическим каналам (обычно по проводам) кадр должен быть преобразован в последовательность единиц и нулей. Функция тактирования дает возможность устройствам различать эти биты в процессе их перемещения в среде передачи данных. Среда на разных участках пути следования может меняться.
